ОТЕЧЕСТВЕННЫЕ БРОНЕАВТОМОБИЛИ

Владимир ГАЗЕНКО

Продолжение. Начало см. «ТиВ» Ms2/99

После революции молодой Советской республике достался достаточно разномастный парк боевых машин: «Ланчестеры», «Остины», «Джефери», «Витфорты», «Гарфорды», «Фиаты» и другие. Однако, несмотря на организацию на Ижорском заводе с 191К года бронирования полученных еще до революции шасси «Остин» и «Фиат» и изготовление в 1919 году партии бронеавтомобилей «Остин-Кегресс», машин катастрофически не хватало. Массовое же производство бронеавтомобилей в Советском Союзе полностью отечественной конструкции началось только в 1927 году. Недостаток бронемашин вызвал даже появление таких «экзотических» конструкций, как установка кирпичных стенок или мешков с песком и пулеметов Максима на пехотных станках в кузовах грузовых автомобилей. Несмотря на это, к I октября 1920 г. в Красной Армии был создан уже 51 броневой атомобильный отряд.

Наибольшее распространение в то время получили «Остины», как английской, так и отечественной сборки. На конец 1921 года в авто- бронеотрядах, на предприятиях и складах имелось около 16 машин 1- й серии английского производства, 15 – 2-й серии и 78 – 3-й серии и русской сборки. На 10 декабря 1929 г., в РККА еще имелось 76 броневиков «Остин» всех типов. Окончите,'!ьно с вооружения они были сняты только в 1931 году.

Спроектирован и построен под руководством Н.И.Дыренкова на шасси легкового автомобиля «Форд-А», собиравшегося из американских деталей и узлов на заводе КИМ в Москве. Бронирование корпуса осуществлялось на Ижорском заводе в Ленинграде. Машина была принята на вооружение и выпускалась с 1931 по 1932 год небольшой серией. К началу войны еще несколько бронеавтомобилей Д-8 сохранились в учебных организациях ОСОАВИАХИМА.

Бронеавтомобиль не имел вращающейся башни, вооружение устанавливалось в корпусе. Оно состояло из пулемета ДТ, расположенного в шаровой опоре в лобовом броневом листе справа от водителя. Для запасного пулемета была предусмотрена дополнительная огневая точка в кормовом броневом листе. Кроме того, в боковых стенках, имелись амбразуры, закрываемые бронсзаслонками, из которых можно было вести фланговый огонь. Корпус сварен из термообработанных броневых листов толщиной до 8 мм, установленных наклонно, что повышало пулестойкость. Перед радиатором имелись бронированные жалюзи, которые в боевом положении закрывались. В этом случае воздух к двигателю шел через броневой лоток, защищавший переднюю ось и картер. По бокам капота имелись подъемные дверцы, состоящие из двух складывавшихся при подъеме листов.

Машина получилась легкой и компактной: боевая масса- 1600 кг, высота – всего 1680 мм, длина – 3540 мм, ширина- 1705 мм. Бензиновый двигатель «Форд-А» мощностью 40 л. с. обеспечивал максимальную скорость 85 км/час. Экипаж – 2 человека.

Практически одновременно с Д-8 был построен Д-12, отличавшийся установкой на крыше боевого отделения авиационной турели с пулеметом ПВ, который мог вести огонь по воздушным целям. При этом был увеличен объем боевого отделения, изменена форма корпуса в кормовой части и уменьшен угол наклона задних броневых листов. Высота машины увеличилась до 2015 мм (с установленным пулеметом – 2520 мм), боевая масса возросла на 70 кг. Особых влияний на подвижность и проходимость это не оказало. Выпускался небольшой серией параллельно с Д-8.

На модернизированном варианте устанавливалась поворотная башня с пулеметом ДТ. Послужил прототипом более совершенного броневика ФАИ.

Бронеавтомобиль разработан в 1932 году на шасси легкового автомобиля ГАЗ-А. В том же году он был принят на вооружение и с 1933 по 1936 гг. выпускался серийно на Ижорском заводе в Ленинграде. За это время было выпущено 636 единиц. Машины поступали в разведывательные подразделения танковых, кавалерийских и стрелковых частей и соединений. Использовались для разведки, связи и в качестве штабных. Принимали участие во всех боевых действиях 30-х годов и в операциях Великой Отечественной войны вплоть до 1943 года.

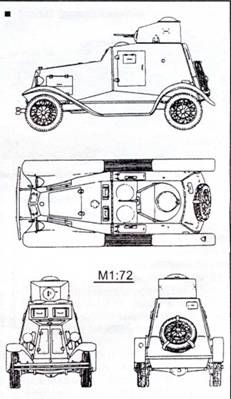

Легкий бронеавтомобиль ФАИ

Легкий бронеавтомобиль ФАИ

Броневые листы, имевшие толщину 7 мм (лобовые и бортовые), 6 мм (кормовые и башни) и 3 мм (крыша и днище), соединялись сваркой и имели

достаточно большие углы наклона к вертикали. Наблюдение велось через смотровые щели, которые закрывались изнутри броневыми заслонками. На крыше боевого отделения на шаровой опоре устанавливалась башня с пулеметом ДТ. Наведение в горизонтальной плоскости осуществлялось вращением башни спинным упором. Вертикальные углы обстрела от -20° до +30°. Пулемет устанавливался в шаровой опоре, легко снимался и мог использоваться вне бронеавтомобиля, для чего комплектовался съемными сошками. Боекомплект состоял из 1323 патронов (21 магазин).

Боевая масса – 2 т, экипаж – 2 человека. Длина машины – 3750 мм, ширина – 1675 мм, высота – 2240 мм, база – 2630 мм, колея – 1420 мм, дорожный просвет – 224 мм. Четырехцилиндровый карбюраторный двигатель ГАЗ-А мощностью 40 л. с. позволял машине развивать скорость до 80 км/час. Трансмиссия состояла из одно- дискового сухого сцепления, трехскоростной коробки передач, карданной и главной передачи. Тормоза – механические. Подвеска на полуэллиптических рессорах. Запас хода по топливу – 200 км.

Бронеавтомобиль ГАЗ-ТК

В 1934 году под руководством Л.В.Курчевского на базе легкового автомобиля ГАЗ-А создано трехосное шасси с двумя ведущими мостами. В 1935 г. на Коломенском заводе № 38 был построен бронеавтомобиль ГАЗ-ТК на этом шасси. Броневая защита и вооружение остались на уровне ФАИ, но, за счет увеличения длины значительно возрос объем боевого отделения, что позволило разместить радиостанцию и третьего члена экипажа – радиста. За счет двух ведущих мостов значительно возросла проходимость, например, преодолеваемый подъем достигал 22°. Но из-за того, что боевая масса увеличилась до 2,62 т, максимальная скорость снизилась до 63,2 км/час. При испытаниях выявилась низкая надежность ходовой части, поэтому машина в серию не пошла.

Легкий бронеавтомобиль БА-20

Разработан в 1935 году на Ижорском заводе на базе легкового автомобилля ГАЗ М-1, еще до его серийного производства, которое началось в 1936 году. Производился на Выксунском заводе дробильно-размольного оборудования (г. Выкса, Горьковской обл.) с 1936 по 1942 гг., всего было изготовлено 2013 единиц. БА-20 стал наиболее удачным советским легким броневиком 30-х годов. Машины применялись в боевых действиях у озера Хасан и реки Халхин-Гол, в советско- финской войне. В боях Великой Отечественной войны они использовались вплоть до ее завершения.

Соединенные электросваркой бронелисты имели толщину от 6 мм (лобовые, бортовые и кормовые) до 4 мм (крыши и днища). Вращающаяся пулеметная башня имела цилиндрическую, а в машинах более поздних выпусков – коническую форму. Пулемет ДТ по горизонтали наводился поворотом башни спинным упором. Шаровая установка имела углы наводки по вертикали от +23° до -13°. Боекомплект – 1386 патронов (22 магазина). При необходимости пулемет легко снимался. Наблюдение велось через смотровые щели, закрываемыми изнутри броневыми заслонками, и открываемые в походном положении лючки в лобовом листе, дверях и корме. В днище боевого отделения имелся люк для покидания поврежденной машины на поле боя. Живучесть и надежность машины повышали пулестойкие шины ГК с наполнителем из губчатой резины и усиленные полуоси заднего моста и рессоры.

Легкий бронеавтомобиль БА-20

Бронеавтомобиль имел простые и надежные механические приводы управления карбюратором, коробкой передач, сцеплением, тормозами и броневыми створками радиатора. Четырехцилиндровый карбюраторный двигатель М-1 мощностью 50 л. с. позволял развивать скорость до 90 км/час. Машина обладала неплохой проходимостью, она преодолевала подъемы до 15°, косогоры – до 12°, канавы шириной до 0,35 м и броды глубиной до 0,5 м. При боевой массе 2,3 т среднее удельное давление на грунт составляло 2,7 кГ/ см2 . Запас хода по топливу по шоссе составлял 450 км, по проселку – до 335 км.

Большинство машин комплектовалось танковой телефонно-телеграфной симплексной радиостанцией 71-ТК-1 с поручневой или штырьевой антенной, обеспечивающей связь на расстояние до 15 км на ходу и до 30 км на стоянке. Экипаж – 3 человека.

В 1938 году на Ижорском заводе было принято решение продлить жизнь неплохого бронеавтомобиля ФАИ. Для этого использовали оставшийся на заводе задел корпусов этих машин, поставив их на шасси автомобиля ГАЗ М-1. Из-за того, что база М-1 была значительно длиннее, чем у ГАЗ-А, броневик имел необычный профиль: задние колеса почти полностью выходили за габариты бронекорпуса, а сзади имелся еще своеобразный «бронированный хвост» закрывавший выступавшую раму. Увеличение мощности до 50 л. с. практически сравняло ФАИ-М по тактико-техническим характеристикам с БА-20. На нем также были применены пулестойкие шины ГК. Машина широкого распространения не получила, но использовалась в боевых действиях на реке Халхин-Гол.

В 1938 году бронеавтомобиль БА- 20 модернизировали. Была увеличена до 9 мм толщина лобовых листов корпуса и башни. Установлена новая радиостанция 71-ТК-З, штырьевая антенна перенесена на левый борт корпуса. Увеличился и возимый запас бензина. После модернизации масса бронеавтомобиля возросла до 2,52 т, а подвижность несколько уменьшилась.

Бронеавтомобиль БА-21

Создан в 1939 году на ГАЗе на базе опытного трехосного легкового автомобиля ГАЗ-21 с двумя ведущими мостами. Так как базовое шасси в производство не пошло, БА-21 остался в одном экспериментальном экземпляре.

Броневой корпус сварен из катаных броневых листов толщиной до 11 мм.

Вооружение состояло из двух пулеметов ДТ: один – в поворотной башне, второй – в шаровой опоре в лобовом листе корпуса, 50-сильный двигатель М-1 обеспечивал машине с боевой массой 3,24 т максимальную скорость 52 км/час. Броневик оборудован танковой радиостанцией, экипаж 3 человека.

Бронеавтомобиль ЛБ-23

Разработан и построен на Выксуиском заводе в 1939 году на базе шасси легкового автомобиля ГАЗ-22 с колесной формулой 6x4. Опытный образец.

Боевая масса – 3,5 т. Бензиновый двигатель «Додж» мощностью 72 л. с. обеспечивал максимальную скорость 72 км/час. Бронекорпус и вооружение аналогичны БА-21.

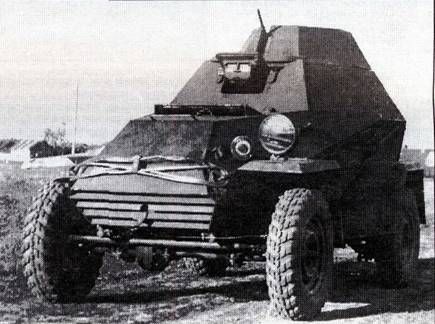

В предвоенные годы на Горьковском автозаводе под руководством ведущего конструктора В.А.Грачева началась разработка полноприводного армейского легкового автомобиля ГАЗ- 64. Вскоре после начала войны он пошел в серию. 17 июля 1941 г. на ГАЗе началось проектирование легкого бронеавтомобиля на шасси ГАЗ-64. Работы возглавил Грачев. Ведущим конструктором был назначен Г.М.Вас- серман, компоновку разрабатывал Ф.А.Лепендин совестно с Б.Т.Комаровским, Б.Ф.Самойловым и Ю.Н.Сорочкипым. В ходе проектирования пришлось решать сложные задачи, так как машина и внешне и по боевым возможностям должна была резко отличатся от всех созданных ранее.

Работа над «изделием 64-125» шла быстро, уже в конце ноября закончили сварку бронекорпуса, а 3 января 1942 г. машину опробовали на ходу. Поскольку башня не была готова, пулемет разместили в открытом люке на крыше бронекорпуса на турели, что давало возможность вести огонь по наземным и воздушным целям только в направлении движения автомобиля. 3 марта были закончены войсковые испытания и бронеавтомобиль, получивший обозначение БА-64 был принят на вооружение и рекомендован к производству.

Производство корпусов для серийных машин первоначально было налажено на Выксунском заводе дробильно- размольного оборудования, переведенном на выпуск военной продукции. К маю 1942 года первые три БА-64 вышли на государственные испытания, а уже летом серийные броневики приняли участие в боевых действиях. Впоследствии выпуск БА-64 был налажен и на ГАЗе. Совместно с модернизированным вариантом БА-64Б, машина находилась в строю до конца войны. 10 апреля 1942 г. Грачев за создание БА- 64 был удостоен Государственной премии.

БА-64 был первым серийным отечественным бронеавтомобилем со всеми ведущими колесами. Это значительно повысило его проходимость. Он преодолевал подъемы в 30° и скользкие косогоры с уклоном до 18°. Машина могла проходить по пашне и песку и даже трогаться с места при остановке на таких грунтах. Большие углы свеса спереди и сзади облегчали преодоление канав и воронок. При боевой массе 2,4 т он имел длину 3,66 м, ширину 1,52 м и высоту 1,88 м. БА-64 был самой маленькой бронемашиной времен второй мировой войны. Бензиновый двигатель ГАЗ-ММ мощностью 50 л. с. обеспечивал максимальную скорость 80 км/ час. Машина имела трехскоростную коробку передач, конический дифференциал и механические тормоза. Колеса имели противопульные камеры ГК, подвеска на продольных полуэллиптических рессорах, гидравлические амортизаторы. Некоторой доработке подверглись системы охлаждения, вентиляции картера, питания, электрооборудования (включены фильтры подавления радиопомех) базового шасси, усилена задняя подвеска. Стандартный двигатель был приспособлен для работы на низкосортных маслах и бензине, что было очень важно для фронтовых условий.

Боковые поверхности корпуса были оригинальной, ранее не применявшейся формы: верхняя и нижняя половины имели скос внутрь от средней линии. Это позволило получить значительный их наклон к вертикальной плоскости без значительного увеличения габаритной ширины машины. Броневые листы толщиной от 15 до 4 мм соединялись электросваркой. Из-за небольшого объема забронированного пространства, водитель располагался по центру машины, за ним и выше – командир. Пулемет ДТ установлен во вращающейся открытой сверху башне, что позволяло вести круговой огонь по наземным целям и по воздушным целям с углом возвышения до 54°. Стрельба велась на дистанцию 1000 м по наземным целям и до высоты 500 м по воздушным. Впервые на бронеавтомобиле устанавливались сменные блоки с пуленепробиваемыми стеклами «триплекс» у водителя и в боковых стенках башни. Повышению живучести БА-64 способствовали и его малые габариты и высокая маневренность.

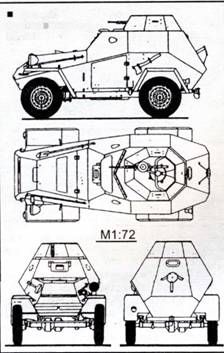

Легкий бронеавтомобиль БА-64 Б

В конце 1942 года армейский легковой автомобиль ГАЗ-64 был модернизирован и получил индекс ГАЗ-67. Для повышении устойчивости ширина колеи была увеличена с 1250 до 1446 мм, в переднюю подвеску добавлены два амортизатора. Бронекорпус и вооружение БА-64Б, созданного на базе шасси ГАЗ-67 остались без изменения.

В октябре 1942 г. БА-64Б успешно прошел испытательный пробег, подтвердивший повышение устойчивости – допустимый крен достиг 25°. Серийное производство новой машины началось с весны 1943 года и продолжалось до 1946 года. Всего за этот период было выпущено 8174 единицы БА-64 и БА- 64Б. На вооружении Советской Армии они состояли до конца 40-х годов, а в ряде дружественных нам государств они эксплуатировались в 50-е, и даже приняли участие в войне в Корее.

В 1944 году на базе БА-64Б был построен опытный бронеавтомобиль с уширенной башней и установленным в нем 12,7-мм пулеметом ДШК. Однако, даже башня увеличенных размеров оказалась тесной для крупнокалиберного пулемета и машина в серию не пошла.
