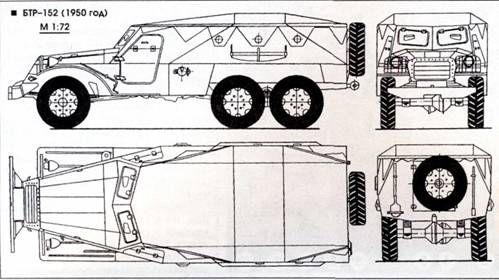

БТР-152
 |
В начале второй мировой войны сложился и получил широкое распространение новый вид боевой техники, отражающий радикальные изменения в тактике ведения наступательных действий – бронетранспортер (БТР). Любая военная техника создается по заказу. В данном случае требовалось массовое и недорогое бронированное транспортное средство высокой проходимости, с улучшенными подвижностью и маневренностью на поле боя, способное надежно и с минимальными потерями в условиях огневого ружейно пулеметного и осколочного противодействия доставлять отделение (или два) пехоты с вооружением к переднему краю противника или к месту боя под защитой брони и прикрытием своих пулеметов, часто вслед за атакующими танками.
Отсюда главное – шасси и ходовая часть бронетранспортера должны уверенно преодолевать тяжелое полевое бездорожье, включая глубокий снег, сыпучий песок, болотистую луговину, а также глубокие рвы, канавы, броды, крутые подъемы со слабыми покрытиями склонов – словом, все то, по чему успешно проходят танки. Это стало возможным благодаря быстрому прогрессу в конце 30-х годов в области создания работоспособных вездеходных шасси – полноприводных колесных, легких гусеничных, надежных полугусеничных. Теперь они могли преодолевать препятствия, совершенно непроходимые для ранее существовавших бронеавтомобилей. И хотя из за весовых ограничений бронирование их было тоже легким противопульным, но огнестойкость существенно усилена целесообразным расположением (наклоном) бронелистов и рациональными формами корпуса. В открытом (как правило) сверху корпусе БТР удобно размещалось оружие непосредственной поддержки пехоты – станковый пулемет стандартного, в ряде случаев и крупного калибра с круговым обстрелом, иногда миномет среднего калибра. Кроме того, десант мог вести интенсивный огонь из личного оружия через бойницы. Впоследствии бронетранспортеры стали носителями и более тяжелого противотанкового, зенитного, артиллерийского (до 75 мм) и реактивного вооружения (до 280 мм).

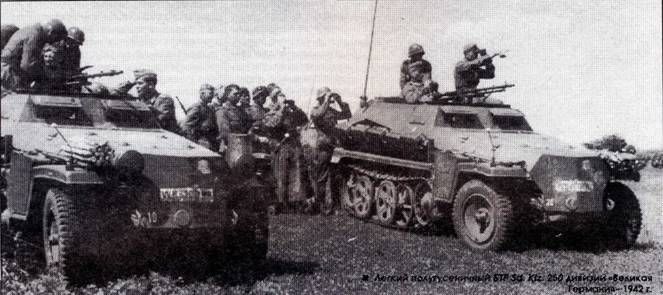

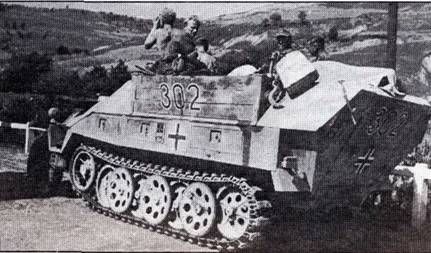

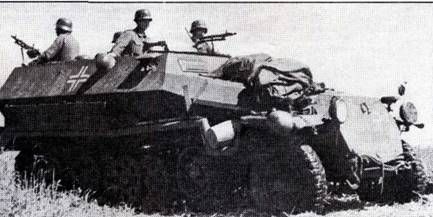

Соответственно, непрерывно расширялись сферы боевого применения БТР, в первую очередь самых передовых из них – германского вермахта, где они собственно и родились. Опыт боевых действий польского похода сентября 1939 г. и особенно успешной для немцев французской кампании мая-июня 1940 г. показал, что БТР особенно эффективны для успешного преследования отходящего после танковой атаки противника, с дальнейшей зачисткой от него местности и закреплением на ней. Они незаменимы для быстрой переброски мотопехоты в угрожаемый район в условиях огневого противодействия, при захвате мостов и устранении инженерных заграждений. И, кроме того, – для сопровождения колонн, охранения, передовой разведки, обслуживания штабов, связи, саперных и санитарных служб, перевозки боеприпасов и как быстроходные бронированные тягачи для ПТА. Применялись БТР как машины технического обслуживания п в бронетанковых соединениях. В качестве шасси для своих БТР немцы широко и в многочисленных вариантах использовали весьма совершенные по конструкции, хорошо отработанные однотонные и трехтонные (условно) полугусеничные тягачи с передними управляемыми (неведущими) колесами и мелкозвенчатыми металлическими гусеницами (на резиновых башмаках) с шарнирами на игольчатых подшипниках.

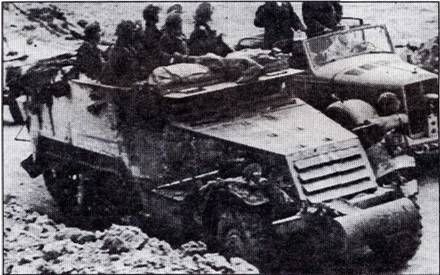

Американцы тоже оценили эффективность использования БТР и к началу войны оперативно создали с последующим широким тиражированием множество боевых машин: полугусеничных с резино-тросовой гусеничной лентой и на колесном полноприводном шасси 4 х 4, а также большие гусеничные плавающие транспортеры. Они несли на себе тяжелые пулеметы, минометы, орудия ПТО, полевые пушки средних калибров и по существу были первыми многоцелевыми боевыми транспортными средствами. По своей бронезащите американские БТР несколько уступали немецким, имея нерациональные прямоугольные конфигурации открытых сверху корпусов, что, однако, увеличивало вместимость и улучшало обитаемость, но превосходили машины вермахта по общей подвижности, надежности и проходимости.
 |
 |
Обязательное наличие передних ведущих мостов (правда, кинематически плохо согласованных с гусеницами), лебедок или опорных барабанов заметно улучшало преодоление сложных профильных препятствий, хотя и не делало его абсолютным. Если немцы широко применяли свои БТР в боевых порядках пехоты, смело и активно использовали их для ведения наступательных операций, то американские БТР больше действовали как многоцелевые машины охраны, сопровождения, связи, разведки, как носители тяжелого оружия (вплоть до счетверенных установок 12,7 мм пулеметов).

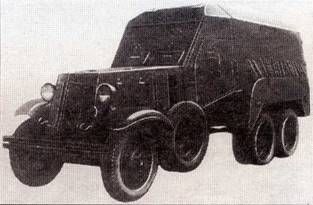

К началу войны Советский Союз не имел своих БТР, если не считать опытных образцов безоружного и малоподвижного, скорее санитарного транспортера БА 22 (1937-1939 гг.) на слабом шасси ГАЗ-АЛЛ (6 х 4) с весьма ограниченной проходимостью. К сожалению, не соответствовал действительности и миф о якобы построенном в том же 1939 году тяжелом полугусеничном БТР Б-3. Очевидно, что необходимость в высокоподвижных бронетранспортерах для перевозки мотопехоты вполне осознавалась руководством Красной Армии еще до войны, но крайней мере, после успешных боевых действий вермахта в 1940 году, однако для их производства не было ни отработанных образцов. ни свободных мощностей заводов – все отдавалось более приоритетному танкостроению. В результате в начале войны нередко приходилось использовать десанты, просто посаженные на броню танков. Это увеличивало темпы преследования отходящего противника, но вызывало неоправданно большие потери ничем не защищенных бойцов.
Начиная с 1942 года американские бронетранспортеры, а также легкие английские гусеничные машины «Универсал» поставлялись в заметных количествах но ленд-лизу в СССР, где были по достоинству оценены как новый, крайне необходимый класс боевых машин, не имевший у нас аналогов. Правда, по прямому назначению для перевозки мотопехоты с легким вооружением вслед за атакующими танками или огневым валом артиллерии с одновременным подавлением уцелевших огневых точек противника – они использовались редко – из-за недостаточного количества и не предусмотренного применения использовавшейся тактикой ведения наступательного боя. Зато в боевом охранении, защите штабов, в том числе и от воздушного нападения, сопровождении транспортных колонн, конвоировании машин крупных военачальников американские БТР применялись достаточно широко и успешно. Хорошо показали они себя и в уличных боях в составе штурмовых групп, будучи вооруженными тяжелыми пулеметами, особенно спаренными. С таких машин результативно вели обстрел верхних этажей зданий, ДОТов и уличных заграждений при хорошей защите экипажа и десанта от ответного огня.
Изготовление отечественных образцов БТР, когда, наконец, осознали их боевую эффективность и острую необходимость, в разгар войны было весьма проблематично. По-прежнему не имелось соответствующих отработанных шасси высокой проходимости и свободных мощностей для их массового производства, а также бронекорпусов, тоже непростых в изготовлении.
Тем не менее, за создание сравнительно большого БТР в конце 1942 года в инициативном порядке взялся московский автозавод им. Сталина (ЗИС). В качестве основы решено было использовать только что освоенное полугусеничное шасси ЗИС 42, что само по себе не оставляло никаких надежд на успех. ЗИС-42, обладая прекрасной проходимостью по слабым грунтам (снег, болото, глубокая грязь), имел недостаточную подвижность (малая удельная мощность, несовершенство трансмиссии, недостаточные тяговые свойства) и, что самое неприятное, крайне низкие надежность и прочность своих агрегатов (частые обрывы резино-кордных гусеничных лент и приводных роликовых цепей, деформации рам гусеничных тележек, поломки трансмиссии, рулевого управления, подвески). Но другого подходящего шасси не было, решили попробовать.
В начале 1943 года построили деревянный полноразмерный макет БТР с индексом ТБ-42 на 14 посадочных мест для бойцов с одним пулеметом ДТ. Ожидаемая (предварительно) полная масса ТБ-42 – 8500 кг была слишком велика для непрочного шасси ЗИС-42, а при мощности 80 л. с. (все, что можно было «выжать» из двигателя ЗИС-5М) это позволяло получать скорость не более 30 35 км/ч (и то по шоссе). Тем не менее, «танкисты» проявили определенный интерес к этой работе и установили срок изготовления пяти опытных образцов – 15 июня 1943 г. Однако вскоре, трезво взвесив все, ЗИС сам отказался от проекта ТБ-42 как нерационального и вряд ли осуществимого.
 |
 |
 |

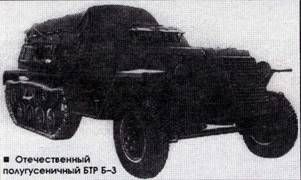

Было принято решение построить оригинальное полугусеничное шасси с использованием хорошо отработанной и надежной ходовой части (опорные и поддерживающие катки, ведущие звездочки, подвески, звенья гусениц и др.) легкой самоходной установки СУ-76М (ГАЗ-15-126), серийно выпускавшейся на трех заводах. К сожалению, силовая установка и трансмиссия остались прежними. Управляемые колеса не были ведущими – оборудование по производству передних ведущих мостов и раздаточных коробок подходящего полноприводного ЗИС 32Р к тому времени было безвозвратно размонтировано и использовано для других целей. Форсированный миасский двигатель ЗИС- МФ (95 л. с.) получить тоже не удалось. Пришлось довольствоваться ЗИС 5М мощностью 78 л. с. при 2600 мин что было недостаточно, не хватало и крутящего момента. В начале 1944 г. ЗИС построил опытный 12-местный БТР Б3 (иногда в отчетах именуемый как АТ-3) с макетным бронированием (котельная сталь толщиной 6-16 мм), вооруженный крупнокалиберным пулеметом ДШК на открытой турели. При полной массе 7100 кг он мог развивать скорость не более 40 км/ч – явно недостаточную для БТР. Правда, низкое среднее удельное давление гусеничного движителя (0,3 кгс/см 2 ) обещало дать хорошую проходимость по слабым грунтам, но до этого дело не дошло. Испытание Б 3 на Научно-исследовательском бронетанковом (НИБТ) Полигоне дало отрицательные результаты – низкая надежность агрегатов трансмиссии, перегрев двигателя, постоянно работающего на пределе. И на этот раз столь нужная армии машина не состоялась.
Попытка Горьковского автозавода (ГАЗ) приспособить для перевозки десанта свой малый бронеавтомобиль БА-64, создав весной 1943 г. его де- сантно-транспортную модификацию БА 64Е (название неофициальное), также была не очень удачной – малая вместимость (3-4 чел.), отсутствие вооружения, неудобство посадки и десантирования. Часть машин из выпущенной небольшой серии (11 единиц) проходила испытания в Действующей армии, давшей им в целом отрицательное заключение по указанным причинам. Правда, была отмечена хорошая динамика и высокая проходимость БА 64Е.
Анализируя итоги войны и составляя планы послевоенного перевооружения Советской Армии, было уделено достаточное внимание и созданию отечественных бронетранспортеров в первую очередь легкого (разведывательного и штабного) и среднего десантного (два отделения мотопехоты со станковым пулеметом). Последнюю машину предполагалось сделать многоцелевой для массового вооружения мотострелковых батальонов, механизированных и подвижных соединений Советской армии, а также как мобильный носитель спаренных и счетверенных тяжелопулеметных зенитных установок. Не основные показатели были навеяны полюбившимся всем надежным американским полугусеничным БТР М-2 (в разных модификациях) с передним мостом, с полной массой до 8,9 т, вмещающим экипаж (2 чел.) и 10 пехотинцев и как минимум один тяжелый пулемет на открытой турели.
 |
 |
Если при выборе шасси для легкого БТР других вариантов, кроме ГАЗ-63 4x4 (успешно проходил испытания с ноября 1943 г.) не было, то для среднего – основного БТР, такие варианты, пока, правда, теоретические, просматривались. Все они основывались на разрабатывавшемся с зимы 1945 г. на ЗИСе трехосном (6 х 6) шасси ЗИС-121. В основу этой машины легли конструкции американских стандартных армейских трехосных грузовиков класса 2,5 т по бездорожью: «Студебекер» US6-62, «Интернационал» М 5-6-318, GMC CCKW-352.
Несколько позже попробовали использовать многоцелевое полугусеничное шасси ЗИС-153, созданное по типу немецких тягачей с шахматным расположением опорных катков, металлическими гусеницами с резиновыми башмаками и с шарнирами на игольчатых подшипниках, с передним ведущим мостом (вначале – не ведущим). По своей грузоподъемности, полной массе, энерговооруженности, максимальной скорости движения и подвижности на бездорожье они могли стать основой для будущих БТР.
При выборе одного из этих вариантов в армейских верхах возникли споры: одни стояли за полугусеничный ход, широко и эффективно применявшийся немцами и американцами (с их очень удачной резино-тросовой гусеницей). В этом их убежденно поддерживал маршал И.С.Конев, полюбивший за годы войны американские полугусеничные БТР, вероятно потому, что они были в его охранении при поездках на фронты.
Другие, поддерживаемые, как ни странно, «танкистами», – начальником ГБТУ генералом В.Г.Вершининым и маршалом бронетанковых войск С.И.Богдановым, склонялись к колесному ходу – более мобильному, бесшумному и менее дорогому, также неплохо проявившему себя на войне. С принятием определенных конструктивных мер, уже показавших свою эффективность, по проходимости колесное шасси вплотную приближалось к гусеничному и в большинстве случаев не уступало полугусеничному. Победили «колесники» еще и потому, что возможная основа будущей боевой машины – трехосный полноприводный грузовой автомобиль ЗИС-151-2 (шасси ЗИС-121) появился значительно раньше ЗИС-153 и уже с мая 1946 г. проходил испытания. Одновременно велось изготовление его более перспективного односкатного варианта – ЗИС-151-1, с лучшей проходимостью и более высокой средней скоростью по бездорожью (построен осенью 1946 года). Летом этого года ЗИС получил техническое задание на колесный трехосный бронетранспортер «Объект 140» с полной массой до 8,5 т, способный перевозить десант в количестве 15-20 чел., защищенный противопульной броней и вооруженный одним станковым пулеметом. Конструкторы ЗИСа, перегруженные работами по освоению новых моделей, тем не менее, не были смущены еще одним, на этот раз специальным заданием. Оно вполне просматривалось логически и даже исторически.
Работа над машиной «140» началась в ноябре 1946 г. в сравнительно небольшом спецотделе КЭО ЗИС под руководством главного конструктора завода, кандидата технических наук Б.М.Фиттермана (1910-1991 гг.). По своим более поздним признаниям, он любил такие необычные и сложные, но очень интересные задания, а за годы войны приобрел и опыт в их решении, создавая разнообразную боевую технику (пистолеты-пулеметы, минометы, бронетранспортеры, артиллерийские тягачи).
Проектируемый БТР получил заводское обозначение ЗИС-152, его шасси – ЗИС-123, бронекорпус, установка вооружения, система связи ЗИС- 100. В шасси «123» была заложена ставшая классической трехосная схема. Ее отличали раздельный блокированный привод, от трехвальной раздаточной коробки (с двумя понижающими передачами) неразрезных ведущих мостов с неблокируемыми межколесными дифференциалами и рессорно-балансирная подвеска задней тележки.
Конструкция базировалась на основных агрегатах шасси ЗИС 121. Практически полностью была использована его трансмиссия: муфта сцепления, КПП, РК, все ведущие мосты. Поэтому и общий вид БТР сложился сразу, почти экспромтом, под влиянием того приподнятого творческого настроения, с которым тогда все работали. А первую компоновку машины и се бронекорпуса сделал сам Б.М.Фиттерман.
Для повышения подвижности БТР на бездорожье требовалось значительно поднять удельную мощность, поэтому базовый двигатель, шестицилиндровый ЗИС 120, форсировали до предела путем увеличения степени сжатия до 6,5 (под применяемый тогда в армии лучший бензин Б 70 или КБ-70) и «раскруткой» его повышением максимальной частоты вращения, уже без ограничителя в карбюраторе (и в ущерб долговечности шатунно-поршневой группы, с чем на боевой машине решили смириться). Заранее было известно, что это незначительно (всего на 7-9%) увеличит значение максимального крутящего момента (по довоенному опыту форсирования двигателя ЗИС- 16 для бронеавтомобиля Б А- 11), зато мощность удалось поднять с фактических 95-100 Л. с. до 118-122 л. с. (гарантированных но ГОСТу – 110 л. е.). Этому содействовала и установка более эффективного верхнего карбюратора с падающим потоком (пока импортного), тогда еще не применявшегося на грузовых ЗИСах.
 |
Для нормальной работы радиостанции система зажигания двигателя и электрооборудование были экранированы. Надежность электропитания многочисленных систем и потребителей поддерживали довольно мощный (350 вт) генератор и большой (140 а-ч) «танковый» аккумулятор.
Низкое расположение малогабаритного радиатора (по условиям размещения в стесненном мотоотсеке наклонной передней части бронекорпуса) заставило укрепить 6 -лопастный вентилятор (через резиновый демпфер, но он появился позже) на переднем конусе коленчатого вала. В дальнейшем это не избавило от проблем с охлаждением – двигатель с самого начала перегревался. Пришлось тщательно обрабатывать аэродинамику подкапотного пространства, причем впервые у нас ее вели в специально построенной вентиляционной камере с беговыми барабанами.
Оба бензобака (на 300 л) разместили внутри под защитой бронекорпуса (вначале стоял один бензобак).
Примененная в силовом агрегате новая, общая для всех грузовых моделей 5-ступенчатая КПП ЗИС 120 (высшая передача – ускоряющая) с не очень удачной разбивкой передаточных отношений для обычных автомобилей, оказалась удобной для будущего БТР: его рабочая передача при движении по грунту – третья – получила нужное передаточное число (1,898). Необходимое по компоновке сокращение базы на 385 мм (по сравнению с ЗИС 151) создало затруднение с размещением карданных валов при уменьшении их длины недопустимо увеличивались углы в шарнирах при максимальных перекосах мостов. Пришлось пожертвовать самым благополучным из них – между КПП и РК, сократив его до предела (220 мм между центрами), а остальные с трудом сбалансировать по предельным углам отклонений. Хотя силовые агрегаты трансмиссии БТР практически без изменений использовались от ЗИС-151, но балки ведущих мостов ввиду значительного роста скоростей движения и соответственно – ударных нагрузок, были значительно усилены, что увеличило их прочность и главное – жесткость. Через 5-7 лет этот опыт весьма пригодился заводу при создании более подвижных на бездорожье трехосных грузовых автомобилей общего назначения ЗИС 121В,ЗИС-126,ЗИС-157, ЗИЛ-165, где тоже в первую очередь возникли проблемы с мостами.
Так как будущая машина предназначалась для движения с повышенными скоростями по резко пересеченной местности – через ямы, канавы и рвы (шириной до 0,8 м), главное внимание было уделено ходовой части: подвеске, шинам, рулевому управлению. В переднюю подвеску закладывались удлиненные рессоры с большими динамическими ходами, снабженные мощными гидроамортизаторами (в основе – от ЗИС-110). Обычно долговечность рессор определялась поломкой витых ушков их соединения с рамой. На БТР впервые применили, правда, гоже не сразу, более надежные кованые ушки (по типу «Уайт»), крепящиеся болтами и стремянками к коренному листу, не имевшему ослабляющих его загибов. Через много лет, убедившись в высокой работоспособности этого соединения и не найдя альтернативы, его применили в рессорах грузовика ЗИЛ 130. Свободный (задний) конец передней рессоры выполнили скользящим, что также повысило надежность соединения и придало характеристике подвески некоторую нелинейность, весьма желательную для повышения плавности хода. Результатом впоследствии был рост почти вдвое средних скоростей движения по грунту, доходивших до 60- 70 км/ч – рекордный результат для трехосных автомобилей.
Балансирная подвеска задней тележки была, практически полностью использована от ЗИС-151 и, к сожалению, унаследовала все ее слабые места – подшипники качения опор, их уплотнения, шарниры головок реактивных тяг. Вполне терпимые на «Студсбекере», они оказались недостаточно долговечными на отечественных, более тяжелых машинах и в наших дорожных условиях. Зато тормоза с пневмоприводом были отменными, не сравнить со «Студебекером».

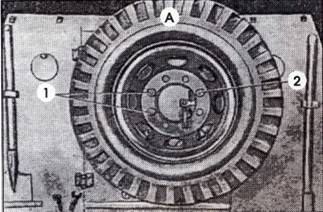

В конструкцию БТР сразу же было заложено применение односкатных шин увеличенного сечения и с развитыми грунтозацепами размером 9,00-20" (от ЗИС-150), 10-слойных, сравнительно низкого давления, с универсальным рисунком протектора «Вездеход» («елка»), с единой для всех мостов колеей (1600 мм, можно было и шире). Это было смелое и перспективное решение. Преимущества такой схемы – заметное снижение сопротивления качению колес большего диаметра (уменьшение «угла атаки»), отсюда резкое увеличение проходимости по слабым грунтам, лучшее уплотнение колеи и меньшая работа, затраченная на ее образование (задние колеса идут по колее передних), повышение клиренса под мостами. И как следствие рост средних скоростей движения по местности.

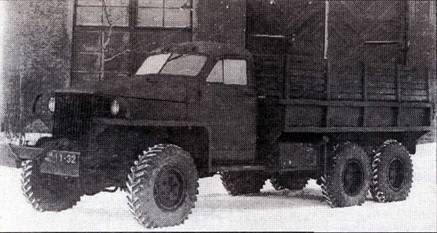

Но в то время это было не для всех очевидным. Основной армейский заказчик, очарованный проходимостью «Студебскера» с его 2 х скатной задней тележкой (естественно, по сравнению с обычными отечественными неполноприводными автомобилями, и, если честно, не такой уж высокой абсолютно – не намного лучше ЗИС-151-2), упорно стоял за двухскатные задние колеса («Чем больше гребущих колес, тем лучше!»). Похоже, для него не существовало таких негативных, но реальных явлений, как «бульдозерный эффект», забивание рисунка протектора густой грязью (при двухскатных шинах – особенно частого), увеличенное сопротивление качению колес небольшого диаметра, к тому же, вынужденных разрушать переднюю колею и прокладывать новую. Но к тому времени уже имелся богатый мировой опыт повышения проходимости колесных машин, особенно у англичан, достаточно «наевшихся» сыпучих песков в пустыне Сахара. Они исповедовали на большинстве своих армейских автомобилей односкатную и однорядную ошиновку с колесами предельно больших (по условиям компоновки) диаметров с развитыми рисунками протекторов (для сыпучих грунтов – «прямая елка»). Первым у нас хорошо понял это, по достоинству оценил и учел в своей работе ГАЗ, построив в 19431944 гг. двухосные и трехосные вездеходы ГАЗ-63 и ГАЗ-33 – именно по такой схеме.
 |
В 1945 году получил ошеломляющие для многих результаты НАТИ, поставив обычный «Сгудебскер» на одинарные шины 9,75-18" (вместо 7,50-20", двухскатных сзади) с одинаковой по размеру для всех колес колеей.
При одновременном испытании на снегу и весенней грязи средняя скорость на шинах 9,75 18" в 1,67- 2,35 раза превышала таковую у обычного «Студсбскера» при почти двойном уменьшении расхода топлива и при гораздо более высокой проходимости на слабых грунтах. Конкретные заказчики БТР – «танкисты», технически более грамотные, чем общевойсковые, видимо, знали об этих результатах, поэтому не возражали сразу поставить будущую машину на одноколейный и односкатный ход. Более того, в ТТТ они указали на желательность применения шин большого сечения и повышенной эластичности с регулируемым внутренним давлением воздуха, способным понижаться с 3,5 до 0,5 кгс/см
Было уже известно, что при использовании шин увеличенного сечения со сниженным в несколько раз внутренним давлением проходимость на мягких и топких грунт ах резко возрастала. Эта система могла помочь пулестойкости шин, весьма актуальной для БТР. Воздушный компрессор чаще всего способен восполнять утечку воздуха через пробоины или хотя бы не позволять ей быть мгновенной. Но в то время еще не были разработаны отечественные шины с регулируемым давлением и мягкими, но прочными боковинами, способными длительно работать с большими деформациями, не все было ясно в конструкции системы подачи к ним на ходу воздуха.
Такие работы были проведены только к 1950 году в Днепропетровске, для амфибии ДАЗ 485. Задачу же пулестойкости принятых шин 9,00 20" с постоянным внутренним давлением 4 кгс/см- и достаточно жесткими боковинами предполагали решить установкой в них двойных камер («мешок в мешке»), как на американских бронеавтомобилях М-20. На испытаниях ЗИС-152 и были применены такие камеры, заимствованные с М 20, которые проверяли пулеметным обстрелом. Выявилось, что полной гарантии неуязвимости они гоже не давали. Но так как ярославские шинники не смогли освоить их изготовление, на серийные БТР ставили обычные камеры, вынужденно отказавшись от идеи их пулестойкости.

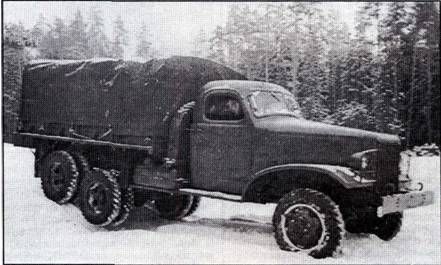

Кстати, именно в это время основной армейский заказчик при не совсем понятной поддержке директора ЗИС И.А.Лихачева благополучно «завалил» односкатный трехосный ЗИС151-1 в пользу двухскатного ЗИС- 151-2, несмотря на более чем благоприятные для первою результаты дорожных испытаний (кроме движения по болотистой луговине).
Для получения такого заключения дело доходило до прямого подлога: летом 1947 г. на сравнительных испытаниях по бездорожью американских трехосных автомобилей «Студебекер», «Интернационал», отечественных ЗИС-151 -1 и ЗИС- 151-2 первый, хотя и самый легкий, с трудом, и то благодаря искусству водителя Н.М.Подстрельнова, преодолевал топкий брод (более тяжелый ЗИС 151 2 вообще застрял), через который совершенно уверенно прошел односкатный ЗИС-151 – 1 на автобусных шинах 10,50-20". Но дальше он был принудительно «посажен» – вынужден был застрять, так как опытный водитель испытатель К.Б.Кур Вуазье не. мог ослушаться грозного приказа И.Л.Лихачева, хотя его машина нигде не теряла подвижность: и это не единственный случай подобного проведения «испытаний» с заранее предписанными результатами. В технике норой тоже находилось достаточно места и политике.
Военные осознали свою ошибку, вдоволь намучавшись с ЗИС-151 2 (в серии просто ЗИС- 151), только в начале 50 -х годов, и то не до конца. Достаточно сказать, что еще в 1956 году при подготовке производства односкатного ЗИЛ 157 военные настаивали на одновременном выпуске и двухскатного ЗИЛ-157А (ранее ЗИС- 151В). Довод – ниже погрузочная высота, важная для установки на шасси фургонов.
Повышению проходимости БТР должна была содействовать и лебедка, устанавливаемая впереди под носовым бронекапотом, в отличие от американских машин, где она размещалась открыто. Она была разработана для ЗИС-151 А, но оказалась не очень походящей – громоздкой и тяжелой, на БТРе плохо компоновалась, к тому же сильно аэродинамически «затеняла» радиатор. На госиспытаниях было две таких машины. Помучившись с установкой лебедки, ее поставили только на установочной партии ЗИС 152 выпуска 1950 года (четыре машины) и 1951 года (одна машина). Вскоре с согласия заказчика от них временно отказались его вполне удовлетворяла достигнутая проходимость. К установке все-таки нужной лебедки на все выпускаемые машины вернулись в 1955 году на модификации ЗИС-152В, создав малогабаритную и более легкую конструкцию, вполне вписавшуюся в носовую часть бронекорпуса ЗИС-100В.
Главной заслугой конструкторов ЗИС можно считать создание несущего бронекорпуса ЗИС 100 (машина не имела рамы только боковые усилители для крепления некоторых агрегатов) весьма рациональной конфигурации с хорошими защитными свойствами брони, удобного для размещения и спешивания десанта. Отказ от рамы позволял сделать его ниже на 200 мм без потери пространственной жесткости.
Предварительно, как принято, корпус был смоделирован в разных вариантах на масштабных моделях, результатом чего явилась постройка окончательного деревянного полноразмерного (посадочного) макета. Интересно, что раньше проектированием бронекорпусов на ЗИСе серьезно почти не занимались, и может быть поэтому, не отягощенные грузом стереотипов и прошлых ошибок, но новому посмотрели на их пространственное построение, раскрой и соединение листов.
В отличие от американских БТР, на которых мало применялся целесообразный наклон листов брони к вертикали – в пользу лучшего использования площади корпуса и упрощения его изготовления, на ЗИС 100 внедрили весьма продуманный «ломаный» характер поверхности брони, в большинстве расположенной под углами 30 -45° к вертикали. В этом плане машина больше походила на «обтекаемые» конфигурации корпусов немецких БТР, где придавалось большое значение пулестойкости. Особенно выгодную форму имели носовая часть корпуса и боковины отделения управления, закрытые также и сверху. Наклонное расположение большинства бронелистов, рационально использованных, не привело к заметному сокращению внутреннего объема корпуса – посадочная вместимость его составляла 17 человек десанта (практически два отделения мотопехоты), командир и водитель. Последние для посадки пользовались боковыми бронедверями с откидными верхними щитками.
 |

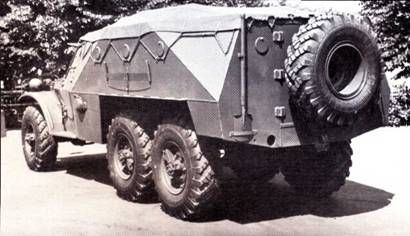

Для безопасного спешивания десанта назад, под защиту бронекорпуса и огня бортового пулемета, служили высокие торцевые двухстворчатые двери. К сожалению, на последующих моделях советских БТР, как правило, с задним расположением силовых агрегатов такого удобства уже не было (кроме тесного выхода назад на БМ11 БАЗ-1200).
Носовая часть мотоотсека закрывалась бронежалюзями, степень открытия которых (в небоевой обстановке) регулировалась с места водителя. В бою при закрытых жалюзи забор воздуха для радиатора мог производиться в более стесненных условиях снизу, из под бронекапота, и этого должно было хватать на время до перегрева двигателя, учитывая непродолжительность операций (работа с «тепловым займом»).
Цельносварной, с открытым сверху боевым отделением (могло закрываться тентом) бронекорпус ЗИС 100 набирался из раскроя листов гомогенной брони «2П» толщиной 13 мм – для передних проекций (нос и лоб), 10 мм – бортовых, 8 мм – кормовых проекций, 6 мм – для крыши и днища.
В дальнейшем, уже на БТР-152В, для более рационального (дифференцированного) бронирования толщина листов лобовой части и жалюзи была увеличена до 14 мм, верх бортов до 11 мм, менее поражаемый низ был уменьшен до 9 мм, крыша мотоотсека – до 5 мм, днище – до 4 мм. В то же время толщина кормовых листов возросла до 9 мм, крыши отделения управления – до 8 мм. Подобное бронирование надежно защищало от осколков мин и снарядов массой до 12 г и пуль нормального калибра на всех дистанциях, а лобовые листы – и от бронебойных. Они же не пробивались обычными крупнокалиберными (12,7мм) нулями, а с дистанции свыше 500 м – бронебойными.
Хорошие защитные свойства бронекорпуса «100В» при рациональном размещении в нем десанта и экипажа наглядно подтвердили израильтяне, построившие свой колесный БТР «Шоэт» по образцу (кроме шасси) захваченных у арабов БТР-152В1.
Естественно, более крупным пулям, большим осколкам, малокалиберным снарядам и взрывам противотанковых мин ЗИС-100, подобно БТР других стран, противостоять не мог, что было бы и нереально. Полагаться можно было только на пассивную защиту: высокую подвижность на поле боя, маневренность, низкий силуэт. Все это в той или иной степени ожидалось и от будущего БТР. Водитель и командир имели в откидных бронекрышках передних смотровых люков по одному пулестойкому смотровому прибору широкого обзора «триплекс» (стандартный блок Б 1). На ранних сериях БТР устанавливались приборы Б-1 в верхних щитках боковых дверей. Потом сочли достаточным иметь гам только смотровые щели с регулируемыми задвижками.

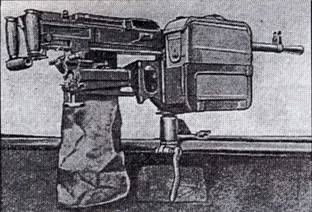

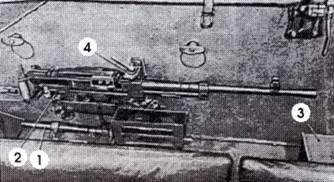

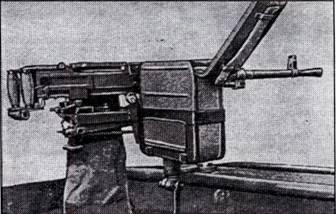

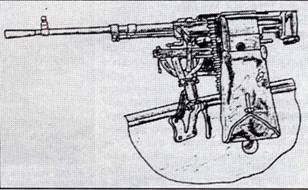

Для поражения живой силы и огневых средств противника на дистанции до 1000 м БТР был вооружен одним открыто установленным станковым пулеметом Горюнова СГ-43 (без бронещитка), способным вести круговой обстрел. Его штатный боезапас (1250 патронов) размещался в 5-ти съемных металлических магазинах- коробках с ленточным питанием. Каждая коробка устанавливалась справа от приемного окна пулемета: перпендикулярно его оси – для стрельбы в боевом положении и вдоль ствола – в положении «по походному». В этом случае он мог также убираться внутрь корпуса. С левой стороны предусматривался мешок-гильзоуловитель. Ввиду своей относительно малой массы (13,8 кг) пулемет был переносным и мог устанавливаться в любом из четырех кронштейнах- ветрлюгах: по курсу на крыше отделения управления (основное положение), на бортах бронекорпуса и в корме. На эти же кронштейны ставился и ручной пулемет ДПМ, входящий в вооружение десанта. Кроме того, десантники могли вести автоматный огонь и наблюдение за полем боя из боевого отделения через шесть люков в бортовой броне (но три на сторону) и два – в корме, закрываемых крышками.
Следует отметить в целом слабое штатное вооружение ЗИС-152. На зарубежных машинах аналогичного назначения и класса обычно устанавливались более тяжелые крупнокалиберные пулеметы. Для вооружения среднего БТР как вариант вполне подошел бы и отечественный ДШКМ (12.7 мм) с ненамного большей массой (34 кг).
Зато приличные тяговые свойства ЗИС-152 позволяли с более высокой, чем гусеничные тягачи, скоростью буксировать за собой в боевой обстановке мощные противотанковые пушки калибром 85-мм и 100 мм, полевые 100 мм пушки, 57 мм и 85-мм зенитные орудия, а также 160-мм тяжелые минометы при достаточной защите расчетов орудий от пулеметного огня.
В бою связь должна была обеспечить двухсторонняя приемо передаточная танковая радиостанция ЮРТ 12, уже не современная и достаточно громоздкая для установки в БТР, с малой дальностью действия (с выпущенной антенной днем на ходу 11 15 км), но тогда другого подходящего аппарата не было. Впоследствии рации устанавливались далеко не на всех линейных БТР.

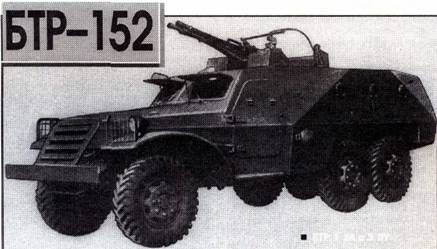

11осле проведения основных компоновочных работ по «Объекту 140» для более мощного огневого прикрытия войск и борьбы с низколетящими воздушными целями параллельно начали разрабатывать «спарку» ЗТПУ 2 («Объект 140А» или ЗИС 152А) с размещенной в корпусе зенитной (угол возвышения до 89°, снижения – до 5°) установкой на поворотной турели с круговым обстрелом (конструкции А.Э.Нудельмана) спаренных крупнокалиберных (14,5 мм) пулеметов Владимирова – КПВ производства Ковровского завода № 2. Их боезапас составлял 1200 патронов, расчет установки – 3 чел., десант был сокращен до 6 чел. плюс водитель. Боевая масса ЗИС 152А – 8600 кг.
В проектировании ЗИС-152 приняли активное участие конструкторы спецотдела К.М.Андросов (вооружение), И.М.Горячев, А.В.Кураев, А.П.- Петренко (корпус, шасси), Р.Г.Писонель (корпус), В.Ф.Родионов (трансмиссия, ведущий по объекту), П.П.Черняев (корпус), руководимые Б.М.Фиттерманом.
К марту 1947 г. были построены первые два ЗИС-152, пока с макетными (железными) корпусами. Тогда все делали продуктивно и быстро, срок «вчера». Их изготовили в «закрытом» 5-м отделении кузовного цеха (там занимались бронированными легковыми автомобилями ЗИС-115). Вслед за ними для проведения полигонных испытаний построили еще четыре такие машины с полноценными бронекорпусами, изготовленными в Муроме.
 |
 |
В мае 1947 г. в районе г. Чехова начались их заводские испытания, для проведения которых на достаточно высоком техническом уровне в 1949 году была организована спецлаборатория «152», руководимая Н.Е.Калединым. Причем доводка БТР шла как по лидеру, с опережением аналогичных работ по другим трехосным машинам завода, что потом способствовало совершенствованию их слабых узлов – балок мостов, шкворневых узлов, подвесок, элементов двигателя. Быстро выявился, кроме вышеприведенных, еще один дефект, свойственный в той или иной степени всем автомобилям ЗИС недопустимый перегрев масла в двигателе при движении в тяжелых дорожных условиях. Путь «лечения» был известен – установка маслорадиатора, для чего пришлось спроектировать двухсекционный маслонасос повышенной производительности. Впоследствии он стал устанавливаться и на обычные ЗИС-151.
Для улучшения продувки мотоотсека по бортам его сделали броневые отдушины. Для исключения поломок вентилятора от инерционных перегрузок его крестовину закрепили на промежуточных резиновых втулках – по тину «Майбах». Мощностные и моментные показатели повысил установленный в 1948 г. верхний карбюратор МКЗ-16В (будущий К 81), выполненный по оригинальной отечественной схеме (автор – Б.И.Абрам- сон). Потом, после доработки, он устанавливался на всех шестицилиндровых двигателях ЗИС.
Естественно, исходно слабым для БТР оказалось взятое за основу шасси ЗИС- 121 – по воспоминаниям Б.М.Фиттермана, вначале с ним мучились отчаянно. Частое разрушение («сгорание») муфты сцепления из-за возросших динамических нагрузок и большой работы буксирования, особенно допускаемой малоопытными армейскими водителями, удалось предотвратить применением специальной асбокаучуковой композиции (как на ЗИС 110) для фрикционных накладок ведомых дисков. Прогиб балок мостов был ликвидирован заметным (почти на 20 мм) увеличением наружного диаметра их чулков. Хронические поломки концов передних рессор удалось устранить только установкой съемных стальных ушек. Для увеличения динамических ходов передней подвески и повышения тем самым плавности хода подняли нижнюю часть несущего корпуса на 120 мм.
Были и другие усовершенствования, но в целом машина сложилась удачной и сразу, как бы на одном дыхании. Неизбежные доработки не носили принципиального характера и не потребовали радикальных переделок конструкции.
Максимальная скорость движения по шоссе достигала 80-87 км/ч. Благодаря хорошей длинноходовой передней подвеске с эффективными амортизаторами и более совершенному движителю при увеличенной удельной мощности средняя скорость движения БТР по типовому маршруту бездорожья с полной (боевой) массой 8600 кг вдвое превышала таковую на ЗИС-151 (64 км/ч против 33 км/ч).
Преодолеваемый подъем по грунту достигал 34°, брод – до 0,9 м, ямы – глубиной до 0,6 м. Клиренс под мостами составлял 290 мм. Проходимость ЗИС 152 была в целом намного выше, чем у ГАЗ-бЗ, ставшим к тому времени в армии как бы эталоном по этому показателю. Запас хода был большой (важно для БТР) и в среднем достигал 600 км (по проселку 350-550 км, по шоссе – до 750 км). Машина имела умеренные габариты: длина не более 6550 мм, высота по корпусу без вооружения – 2000 мм.
В течение мая-декабря 1949 г. восемь из построенных к тому времени 12-ти полноценных и доработанных образцов с муромскими бронекорпусами проходили войсковые испытания, показавшие в целом их надежность, соот ветствие ТТТ, удобство и простоту обслуживания.
В начале 1949 г. на полигоне в районе ст. Донгузской испытывались зенитной стрельбой по конусам две машины ЗТПУ-2 (ЗИС-152А), тоже с положительными результатами, хотя отмечалась недостаточная скорость ручного наведения (электропривода на машине не было и быт ь не могло). Но средняя боевая скорострельность установки была сравнительно неплохой – 70 выстр./мин. при максимальной 484 выстр./мин. Высокая начальная скорость пули (Vo=990 м/с) обеспечивала уверенную досягаемость воздушной цели (с помощью коллиматорного прицела), летящей со скоростью до 600 км/ч на высоте 500 – 1000 м, то есть бронированных штурмовиков противника или самолетов поля боя. Горизонтальная дальность эффективного огня составляла 2000 м и хорошо обеспечивалась телескопическим прицелом OП-T-14.
 |
 |
 |
 |
 |
 |
 |
К декабрю 1949 г. были успешно завершены госиспытания трех ЗИС 152, начатые одновременно с войсковыми. После проведения необходимых доработок по результатам испытаний и замечаниям Комиссии, вечером 24 марта 1950 г. ЗИС-152 был принят на вооружение, получив армейский индекс БТР-152. В ту же ночь был арестован главный конструктор по машине Б.М.Фиггерман, незадолго до этого (4.12.1949 г.) приказом директора смещенный с должности главного конструктора завода. Так, для смягчения удара, не раз поступал И.А.Лихачев, обычно неплохо осведомленный о предполагавшихся арестах, хотя волна «еврейских погромов» на заводе уже шла к концу. Впрочем, подобные действия не спасли и самого Лихачева – 20 апреля 1950 г. за упущения в работе он был снят с должности директора. Самое интересное, что подписи Б.М.Фиттермана на актах о приемке ЗИС-152 на вооружение и постановку на производство никто не дезавуировал. Считалось, что то был другой Фиттеман – положительный. Он по-прежнему как бы являлся ответст венным за жизнь самой любимой своей машины. Правда, среди получивших за создание ЗИС-152 в начале 1951 года. Сталинскую премию фамилии его не было. Зато там были люди, лишь косвенно участвовавшие в этих работах: новый директор завода Л.Г.Крылов, старший военпред ГБТУ Т.А. Вольская, бригадир слесарей-сборщиков И.И.Прохоров.
 |
 |
 |
 |
Продолжение следует
 |
