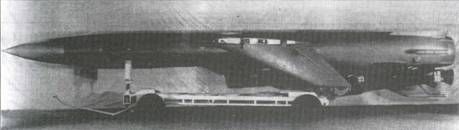

"Техника и вооружение 2007 06" - читать интересную книгу автораП-35В отличие от разработки П-6, при создании ракеты П-35 (4К44) ставилась задача уменьшить габариты и вес изделия по сравнению с П-5. Это определялось исходя из условий размещения на корабле класса «эсминец». Решению этой задачи способствовало оговоренное в требованиях флота уменьшение веса боевой части, что позволило укоротить ее на 0,5 м. Созданная в ГСКБ-47 боевая часть при весе 560 кг оснащалась 405 кг взрывчатого вещества и имела длину 0,95 м при диаметре 0,69 м. Умеренные требования по максимальной дальности позволили сократить запасы топлива. Однако для хотя бы частичного выполнения поставленного ограничения по длине (не более 9,5 м) ОКБ-ЗОО под руководством С. К. Туманского потребовалось подготовить для ракеты новый двигатель КР-7-300, который при тяге в наземных условиях 2,1 т, примерно равной применяемому на П-5 и П-6 КРД-26, был короче на 0,5 м. Кроме того, к П-35 предъявлялись более высокие требования по скорости полета, чем к П-6. При близких массогеомет- рических характеристиках, обводах ракет и тяговых параметрах двигателей в наземных условиях в распоряжении конструкторов оставался еще один инструмент повышения скорости – обеспечение более благоприятных условий работы на больших скоростях путем снижения потерь давления на входе в воздухозаборник за счет применения полуконического центрального тела. Присутствие этого конструктивного элемента стало основным отличием внешнего облика П-35 от П-6. Разработку системы управления в целом в НИИ-10 возглавил К.А. Петров (после его кончины – А.С. Миронов), бортовой аппаратуры «Блок» – Л.Е. Хазанов, корабельной аппаратуры «Бином» – Л.Е. Хазанов. При этом были использованы результаты ранее выполненных в НИИ- 10 проработок по системе «Вектор», предназначавшейся для усовершенствованного варианта «оморяченной» «Кометы» – комплекса «Стрела» для вооружения крейсеров. Бортовая радиотехническая аппаратура обеспечивала прием и исполнение команд радиоуправления со стреляющего корабля, обзор поверхности моря в секторе ±40°, трансляцию полученного радиолокационного изображения на корабль, захват назначенной с корабля цели и ее автосопровождение, выдачу сигналов на канал автоответчика. Кроме этой системы в состав бортовой аппаратуры «Блок» входили и другие компоненты, в том числе автопилот АПЛИ-1 и радиовысотомер РВ-6В. В конечном счете длина П-35 была уменьшена примерно на 1 м по сравнению с П-5 и П-6, составив 9,8 м. Диаметр фюзеляжа равнялся 0,86 м, размах крыла – 2,67 м при стреловидности по 1/4 хорды 65°. Стартовый вес ракеты составил 4,2 т, вес со сброшенными ускорителями – 3,8 т. Ракета оснащалась стартовым агрегатом с двумя двигателями СПРД-38, развивающим суммарную тягу 60 т при времени работы 1,2-1,55 с. Каждый двигатель комплектовался распложенными в два яруса 14 пороховыми шашками. После старта ракета набирала установленное перед пуском заданное значение высоты полета (400,4000 или 7000 м), поддерживаемое поданным баровысото- мера. Наведение на цель могло осуществляться как по известным координатам ракеты и цели, так и при работающем радиолокационном визире по относительным координатам ракеты и цели. После стробирования по дальности, выбора и захвата цели на уверенное автосопровождение головкой самонаведения ракета постепенно снижалась и переходила в горизонтальный полет на высоте 100 м. При отказе радиовысотомера сближение с целью осуществлялось на высоте 400 м, поддерживаемой по баро- высотомеру. При высоте автономного полета 400 м снижение вообще не предусматривалось. Начиная с захвата цели на автосопровождение головка самонаведения выдавала команды для наведения только в горизонтальной плоскости, а на конечном участке полета ракета переходила к самонаведению в обеих плоскостях. При стрельбе по береговой цели участок снижения не предполагался. Радиовизир не включался, а ракета удерживалась на удалении не более 300 м относительно плоскости направления на цель посредством радиокомандного наведения с корабля. При подходе к цели по команде с корабля ракета переходила в пикирование под углом 60°. В последнее время появилось немало публикаций, критикующих техническую политику оборонных отраслей советской промышленности и ВМФ в выборе направлений развития противокорабельных ракет. В частности, под сомнение ставится целесообразность параллельной разработки ракет П-6 и П-35. Действительно, оснащение корабля пр. 58 ракетами П-6 потребовало бы его удлинения всего лишь на 4 м при росте водоизмещения примерно на 300 т и снижении максимальной скорости на 0,2-0,3 узла, а отказ от параллельной разработки двух комплексов позволил бы сэкономить десятки, если не сотни миллионов рублей. Но не надо забывать того, что П-6 и П-35 стали первыми в мире образцами оружия подобного типа. Эти две работы, по сути, подстраховывали друг друга. В отличие от процесса создания П-5, критическими элементами противокорабельных комплексов были не ракеты как летательные аппараты, а системы управления. В случае непоправимой ошибки одного из создателей систем управления (НИИ-10 или НИИ-49) после некоторой дополнительной доработки более удачную аппаратуру можно было применить и на другой ракете. Но без продолжения, казалось бы, нелогично развернутых параллельных разработок двух комплексов никто не поддержал бы дальнейшую одновременную отработку двух систем управления. Кроме параллельной разработки систем управления двумя разными НИИ сами ракеты П-6 и П-35 создавали также различные коллективы конструкторов, работавшие на двух разнесенных на десяток километров территориях, но, тем не менее, непосредственно подчиненных В.Н. Челомею. Работы по П-6 велись в Реутово, а по П-35 – в московском филиале (бывшем ГС НИИ-642) специалистами, уже имевшими опыт создания ракеты КСЩ для вооружения эсминцев пр. 56М и 57бис. В 1958 г. были готовы рабочие чертежи, а на заводе №642 собрали два брос- ковых макета. Однако после того как в 1959 г. в ОКБ-ЗОО появился новый двигатель КР-7-300, проект крылатой ракеты пришлось основательно пересмотреть. С 21 октября 1959 г. до конца года в подмосковном Фаустово провели два бросовых испытания, а в следующем году испытания с наземной ПУ продолжились на полигоне Капустин Яр. До марта состоялись еще три пуска ракет без радиотехнической аппаратуры, но с новым автопилотом АПЛИ-1. В ходе летных испытаний была достигнута скорость, соответствующая М=1,54. Отработка бортовой аппаратуры «Блок» началась на летающей лаборатории – старом добром Ли-2, под носовой частью которого подвесили контейнер с гиростабилизированной антенной. В антенне впервые реализовали скрытое сканирование приемного луча без механического сканирования антенны. В дальнейшем бортовую аппаратуру установили на Ил-28, а затем и на Як-25. Параллельно велась наземная отработка образца корабельной аппаратуры «Бином», взаимодействовавшей с установленной на самолетах-летающих лабораториях Ли-2 и Як-25 бортовой аппаратурой «Блок». Для испытаний корабельной аппаратуры переоборудовал и баржу в теплоход «Торпедо». Первые испытания проводились на Иваньковском водохранилище. Далее испытания перенесли на Каспийское море. Корабли-цели устанавливались в восточной мелководной части моря с относительно редким судоходством. Еще в 1958 г. небольшой сухогруз пр. 568 «Илеть» переоборудовали в опы- товое судно ОС-15, смонтировав в носовой части экспериментальную пусковую одноконтейнерную установку СМЭ-142 и разместив корабельную аппаратуру системы управления «Бином», включая антенну на фок-мачте. Силуэт «Илети» с расположенными в корме надстройками был довольно типичен для средств высадки десантов, что не случайно: пр. 568 был изначально задуман как унифицированный с танкодесантным кораблем пр. 572, отличавшимся от прототипа соответствующим носовым устройством с аппарелью и комплектацией зенитными автоматами. С конца июля по август с ОС-15 провели семь пусков второго этапа летно- конструкторских испытаний. Закончились они неудачно, в основном из-за отказов автопилота АПЛИ-1, хотя он, как казалось, уже был хорошо отработан при предшествующих автономных пусках. Совместные испытания из 10 пусков ракет проводили в два этапа. Сначала выполнили два пуска этапа генерального конструктора для проверки бортовой аппаратуры «Блок», потом – восемь пусков собственно совместных летных испытаний. Боевое поле находилось в 10-15 км от берега у мыса Ракушечный, расположенного в 140 км южнее г. Шевченко. В качестве основных целей использовались недостроенный лидер пр. 48 «Киев» длиной 127 м при высоте борта 5 м, танкер «Низами» длиной 64 м с высотой борта 6 м и транспорт «Сыр-Дарья» длиной 59 м с бортом высотой 4,5 м. Основная позиция стрельбы находилась на траверсе мыса Бекдаш. Два пуска на среднюю дальность провели с удаления 70-80 км. Пуск ракет осуществлялся при ходе корабля до 12 узлов и ветре до 10 м/с. Заданная высота полета устанавливалась равной 4000 м, кроме пусков на минимальную дальность, при которых она составила 800 м. Из 10 пусков шесть прошли полностью успешно: четыре ракеты попали в «Киев», одна – в катер-мишень пр. 183Ц, одна прошла над «Низами» на высоте 17 м. В трех пусках произошли отказы аппаратуры в районе цели, а одна ракета упала в море в трех километрах от ОС-15. По результатам испытаний было рекомендовано провести пуск двух ракет в режиме автопилота для уточнения энергетических возможностей по дальности при полете на высоте 7 км. Затем испытания проводились на Севере, на корабле пр.58, государственные испытания которого начались 27 июня 1962 г. Были выполнены пять пусков, включая двухракетный залп с интервалом 18,5 с, достигнуты три прямых попадания. Выявлено заглохание маршевого двигателя от струи стартового двигателя предыдущей ракеты, обнаружены ошибки в работе системы «Бином», а при залповой стрельбе произошел срыв наведения одной из ракет из-за взаимовлияния при передаче команд на ракеты. Естественно, что последний недостаток не мог проявиться на Каспии при стрельбе из единственной одноконтейнерной пусковой установки на корабле ОС-15. На больших скоростях в свежую погоду заливалась носовая пусковая установка, что ограничивало возможность ее стрельбы под углами, близкими к траверсным, и в корму. После завершения испытаний постановлением от 7 августа 1962 г. комплекс приняли на вооружение. При этом были определены: диапазон дальностей (от 25 до 250 км), скорость полета 1400 км/ч на завершающем участке полета на высоте 100 м и дальность обнаружения цели радиолокационным визиром 80-120 км. Захват цели на автосопровождение головкой самонаведения производился на дальностях 35-40 км. В дальнейшем были выявлены возможности расширения боевых качеств комплекса. В частности, максимальная дальность была увеличена до 250-300 км. |
||||||||||||||||||||||||||||||||||||
|
