ГРОЗА АВИАНОСЦЕВ
Александр Широкорад
Первым отечественным серийным противокорабельным самолетом-снарядом (СС) стала крылатая ракета КС-1 «Комета», созданная конструкторами ОКБ А. И. Микояна и специального бюро № 1. Конструкции и система управления самолета-снаряда оказались весьма удачными, и на базе КС-1 были созданы ракеты для вооружения крейсеров (КСС) и береговой обороны («Сопка»). Тем не менее до сих пор публикации о работе над «Кометой» отрывочны и противоречивы. В значительной мере это связано с тем, что ведущую роль в создании «Кометы» играл Серго Лаврентьевич Берия.(1*) Разработка «Кометы» была начата в 1947 г. Первый эскизный проект был закончен 30 ноября 1948 г.
В нем «Комета» почти не имела сходства с МиГ-15. Длина самолета-снаряда была 7,5 м, размах крыльев 6,23 м, угол стреловидности их 35 е . Крылья были выдвинуты к носу снаряда, воздухозаборник располагался под фюзеляжем. «Комету» предполагалось оснастить турбореактивным двигателем РД-20 и автопилотом АП-23. Ее стартовая масса доходила до 2600 кг, запас горючего 210 л. Дальность горизонтального полета при высоте пуска 4 км должна была составлять 195 км.
Эскизный проект 1948 г. имел много недостатков и был отклонен. 3 ноября 1949 г. был предъявлен новый эскизный проект «Кометы». Тут уже «Комета» стала похожа на МиГ-15, а ее габариты близки к габаритам серийного образца.
Первоначально «Комета» разрабатывалась под бомбардировщик Ту-4. Бортовая РЛС самолета, работая в режиме кругового обзора, обнаруживала неприятельский корабль. Далее оператор направлял на цель мощное излучение в виде узкого луча от станции наведения К-1 (на серийном комплексе ставилась модернизированная РЛС К-1М). Внутри этого луча и должна была лететь ракета. Бортовая система управления ракеты удерживала ее внутри луча (с учетом показаний барометрического высотомера). При подлете к цели бортовой радиолокатор ракеты К-2 захватывал отраженный от цели луч станции наведения К-1, после чего управление «Кометы» переходило в режим самонаведения.
 |
 |
Для ускорения отладки «Кометы» четыре опытных образца ее были сделаны пилотируемыми. На месте боевой части была встроена кабина пилота с ручным управлением. Полетная масса пилотируемых самолетов- снарядов колебалась от 2453 до 2550 кг. Масса пустого снаряда 2068 кг, полезная нагрузка составляла 385 кг, а запас топлива 284 л. Максимальная скорость на высоте 3 км была около 1060 км/ч, а посадочная 270-290 км/ч. На пилотируемых и серийных «Кометах» устанавливались турбореактивные двигатели РД-500К тягой 1500 кгс. 4 января 1952 г. первый полет на «Комете» выполнил летчик-испытатель Амет-хан Султан. Только после проведения 150 пилотируемых полетов в мае 1952 г. были начаты беспилотные пуски.
С. Л. Берия впоследствии сравнивал первые испытания атомной бомбы, свидетелем которых он был, с действием снаряда «Комета»: «Впечатление, безусловно, сильное, но не потрясающее. На меня, скажем, гораздо большее впечатление произвели испытания нашего снаряда, который буквально прошил крейсер «Красный Кавказ». В один борт корабля вошел, из другого вышел».
«Комета» официально была принята на вооружение в 1953 г., хотя в серию запущена еще в 1952 г. В ходе войны в Корее на Политбюро рассматривался вопрос о применении первых 50 серийных ракет «Комета» по американским авианосным соединениям у берегов Кореи, для чего предполагалось использовать два полка Ту-4. Технически это было выполнимо, но предложение было отклонено, поскольку существовал риск перерастания локальной войны в мировую.
Бомбардировщики Ту-4, вооруженные снарядами «Комета» (по одной под каждым крылом), получили индекс Ту-4КС. В августе 1954 г. поступил на испытания опытный ракетоносец Ту-16КС, под крыльями которого подвешивали два снаряда «Комета». Весь комплекс управления вместе со станцией «Кобальт-Н» был полностью взят с самолета Ту-4КС.
Улучшение возможностей корабельной ПВО, с одной стороны, и необходимость противодействия американским авианосным соединениям, прикрываемым с воздуха истребителями-перехватчиками,- с другой, сделали необходимым разработку сверхзвуковых авиационных противокорабельных ракет большой дальности.
В 1955 г. начались работы по созданию авиационного ракетного комплекса К-10, включавшего в себя самолет-носитель Ту-16К-10, крылатую ракету К-10 и систему наведения на базе бортовой РЛС «ЕН». При этом в носовой части фюзеляжа Ту-16 устанавливалась антенна станции обнаружения и сопровождения цели, под кабиной экипажа антенна наведения ракеты, а в бомбоотсеке – ее балочный держатель и гермокабина оператора системы «ЕН». Ракета К-10 находилась в полуутопленном положении, а перед запуском двигателя и отцепкой опускалась вниз. Опытный образец Ту-16К-10 был выпущен в 1958 г, а спустя год началось его серийное производство.
 |
 |
Самолет-снаряд представлял собой свободнонесущий среднеплан со стреловидным крылом и оперением. Крыло имело угол стреловидности 55
В 1953 г. в КБ Г. М. Бериева начались работы над реактивными гидросамолетами Бе-10. В 1957-1960 гг. Таганрогский авиазавод построил более 60 самолетов Бе-10. Таким образом, Бе-10 стал первым в мире серийным гидросамолетом с ТРД и стреловидным крылом.
Первоначально Бе-10 проектировался как разведчик и торпедоносец, но позже было решено оснастить его противокорабельными самолетами-снарядами. Новая система К-12Б включала в себя самолет-носитель Бе-10Н, самолет-снаряд К-12БС, аппаратуру управления К-12У и средства обслуживания системы на плаву и на земле.
Самолет-сняряд К-12БС предназначался для поражения бронированных кораблей, крупных транспортов и радио л окацио нно – контрастных наземных целей. В аппаратуре наведения системы К-12Б использован принцип активного самонаведения снаряда с подвески по выбранной с помощью РЛС «Шпиль» надводной или наземной цели. Аппаратура наведения самолета-снаряда включала в себя активную радиолокационную головку самонаведения «КН» и автопилот АП-72-12.
На опытном образце самолета-снаряда был установлен серийный жидкостный реактивный двигатель С2.722В с турбонасосной подачей топлива. Двигатель был размещен в хвостовой части фюзеляжа и работал в двух режимах:
 |
В баках самолета-снаряда помещено 545 кг окислителя марки АК-20К и 175 кг горючего марки ТГ-02.
 |
 |
Нормальная взлетная масса самолета-носителя Бе-ЮН составляла 48,5 т. Самолет мог нести один или два снаряда. Практический потолок Бе-ЮН составлял 11,6-11,8 км, а максимальная скорость с одним снарядом 875 км/ч. Радиус действия Бе-10Н при подвеске одного снаряда без дозаправки самолета 1250 км, а с одной дозаправкой в море с подводной лодки – 2060 км. Это позволяло атаковать цели, находившиеся в центральной части Атлантики и Тихого океана. Аппаратура наведения должна была обнаруживать корабль-цель типа эсминца при волнении моря 4-5 баллов на расстоянии не менее 150 км.
Бе-10Н мог производить пуск самолета-снаряда с высоты 5 км до практического потолка и скорости 700-875 км/ч. Максимальная дальность пуска с высоты 10 км составляла 93-110 км, а минимальная дальность 40 км.
Самолет-снаряд К-12Б мог нести как обычное взрывчатое вещество массой 216 кг, так и спецзаряд. При пробитии борта корабля-цели при угле встречи менее 45° взрывное устройство обеспечивало подрыв обычной боевой части внутри корабля, а при углах встречи, превышающих 45°, происходил мгновенный взрыв у борта.
Система К-12Б была доведена до стадии изготовления опытного образца, но на вооружение не поступила.

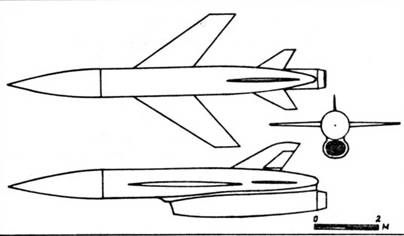

В конце 50-х годов в филиале ОКБ-155 ГКАТ был создан противокорабельный самолет-снаряд КСР. С 1 июня по 15 ноября 1958 г. были проведены совместные летные испытания КСР. В ходе испытаний с бомбардировщика Ту-16КСР было запущено 11 снарядов на дальность до 100 км. Шесть снарядов было выпущено по кораблям-целям (танкерам «Джапаридзе» и «Чкалов»), а остальные – по наземным целям, обозначенным уголковыми отражателями. Из шести пусков по кораблям на дальность 90-96 км отмечено четыре прямых попадания, один промах и один пуск не зачтен из-за отказа станции наведения.
Запуск жидкостного реактивного двигателя С2.721В происходил безотказно в момент отцепки снаряда на всех высотах пуска с 4 до 10 км и скорости носителя 400-500 км/ч. Двигатель работал в двух режимах: первом с тягой 1200-1220 кгс и втором с тягой 700-680 кто в полном соответствии с тактико-техническими требованиями заказчика.
Испытания показали, что установленная на самолете-носителе радиолокационная станция наведения К-ПМ обеспечивает при работе по наземной цели на высоте "4-10 км обнаружение на дальности до 200 км и устойчивое автосопровождение цели на дистанции 160- 180 км. Сброс цели с автосопровождения происходил на расстоянии .до 13-15 км. При работе по морским целям дальность обнаружения и взятия на автосопровождение зависела от многих факторов, в том числе от типа корабля и направления захода. Так, при высоте полета Ту-16КСР 5 км дальность обнаружения танкеров «Джапаридзе» и «Чкалов» составила 140-160 км, а дальность их устойчивого сопровождения 120-160 км.
Модификации самолета-снаряда КСР получили индексы КСР-2 (К-16) и КСР-11 (К-11). По два таких самолета-снаряда подвешивались к самолетам Ту-16 на крыльевых балочных держателях. Комплекс в составе ракет КСР-2 и самолета Ту-16К-16 был принят на вооружение в 1962 г., а комплекс КСР-11 и самолет Ту-16К-26 – в 1969 г. Взлетная масса Ту-16К-16 составила 45 800 кг, а Ту-16К-26 – 39 800 кг.
 |
 |
Все ракетоносцы типа Ту-16К-Ю, Ту-16К-16 и Ту-16К-26 при необходимости могли использоваться и без ракетного вооружения как обычные бомбардировщики.
Ракетоносцы Ту-16 с противокорабельными ракетами мы экспортировали за рубеж. Летом 1961 г. 25 самолетов Ту-16 с ракетами КС-1 были переданы Индонезии. К началу «шестидневной войны» Египет имел около 20 Ту-16, вооруженных крылатыми ракетами, но уже в первые часы войны они были уничтожены на аэродромах. В дальнейшем египтяне приобрели партию Ту-16К-16, которые активно использовались в ходе войны 1973 г.
Работа над еще более совершенным самолетом- снарядом Х-22 в составе комплекса К-22 была начата по Постановлению Совета Министров № 426-201 от 17 июня 1958 г. Его разработка была поручена филиалу ОКБ-155. Первые опытные образцы самолетов-снарядов были изготовлены в 1962 г. заводом № 256 ГКАТ. Аппаратура головки самонаведения первоначально отрабатывалась на летающей лаборатории Ту-16К-22.
Х-22 имел планер, спроектированный по нормальной самолетной схеме со средним расположением крыла и стабилизатора. Ракета разрабатывалась в двух вариантах: для поражения радиолокационно-контрастных точечных целей (т. е. отдельных кораблей) и площадных целей (авианосные ордера, конвои, наземные цели). В точечном варианте на ракеты устанавливалась активная радиолокационная ГСН, обеспечивающая захват цели еще на подвеске носителя перед пуском. В площадном варианте на ракете устанавливался автономный счислитель пути (ПСИ), состоящий из измерителя доплеровских частот, вычислительного устройства и гироскопического устройства. Для стабилизации ракеты вокруг центра тяжести, программного полета и траектории, выполнения ракетой команд по курсу и тангажу на ракете установлен электрический автопилот АПК-22А с гидравлической рулевой машинкой. В точечном варианте ракета может нести два вида зарядов Н и М (обычный и специальный), в площадном – один М.
Ракета снабжена двухкамерным ЖРД Р201-300. После пуска ракета разгоняется до заданной скорости и одновременно по программе выводится на маршевую высоту полета. В полете ракета стабилизируется с помощью автопилота. Стабилизация по высоте осуществляется высотным корректором, входящим в автопилот. Управление по курсу производится по сигналам от аппаратуры системы самонаведения.
Головка самонаведения (ГСН) следит за целью в двух плоскостях и выдает управляющие сигналы на автопилот. Когда при сопровождении угол антенны в вертикальной плоскости достигает заданной величины, выдается сигнал на перевод ракеты в пикирование на цель под углом 30* к горизонту. На участке пикирования управление ведется в вертикальной и горизонтальной плоскостях по сигналам от аппаратуры системы самонаведения. Подрыв заряда Н осуществляется при контакте с целью, а заряда М – по сигналу от аппаратуры системы самонаведения.
Дальность обнаружения цели типа крейсера самолетом-носителем до 340 км. Дальность захвата и сопровождения той же цели до 250-270 км.
Ракета Х-22 оказалась весьма эффективным противокорабельным средством даже без применения ядерного заряда. Испытания показали, что попадание одной ракеты в борт корабля-мишени приводит к образованию пробоины площадью более 20 м
При стрельбе по площадным целям самолет- носитель в полете определяет положение цели с помощью РЛС и других навигационных средств, находящихся на борту носителя.
Бортовая аппаратура ракеты излучает в направлении цели электромагнитные волны определенной частоты и принимает их в отраженном виде от «бегущих» участков земли, непрерывно определяет вектор истинной скорости ракеты, который затем интегрируется по времени, непрерывно определяется оставшаяся дальность ракеты до цели и ведется удержание по курсу, заданному с борта носителя. На заданном расстоянии автопилот переводит ракету в пикирование на цель под углом 30*. Подрыв заряда Н происходит на заданной высоте или при встрече с преградой.
Дальность стрельбы ракетой Х-22 по площадям зависит от скорости и высоты самолета-носителя в момент отцепки:
 |
Круговое вероятное отклонение ракет Х-22 при стрельбе по площадям 5 км.

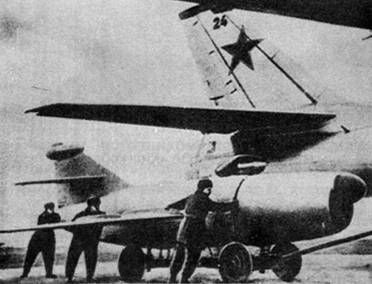

Первоначально самолеты-снаряды Х-22 поступили на вооружение самолетов Ту-22К. Снаряд в полуутопленном положении размещался под фюзеляжем носителя. Летные испытания Х-22 были начаты 1 июля 1961 г. на двух бомбардировщиках Ту-22К (№ 24 и 25), но закончились лишь в 1967 г. В 1975 г. носителем Х-22 стал Ту-95К-22, который мог нести под фюзеляжем один полуутопленный снаряд и два – на подкрыльевых узлах. И наконец, во второй половине 70-х годов самолетами- снарядами Х-22 стали оснащать новейшие сверхзвуковые самолеты Ту-22М2 и Ту-22МЗ, которые могли нести три снаряда – один полуутопленный под фюзеляжем и два под крылом.
Таким образом, в 50-70-е годы в СССР было создано и поступило на вооружение семейство противокорабельных самолетов-снарядов, запускаемых со стратегических бомбардировщиков большой и средней дальности (Ту-95, Ту-4, Ту-16, Ту-22 и Ту-22М).
В рассматриваемый период отечественные самолеты-снаряды не имели аналогов за рубежом. В конце 70-х начале 90-х годов в нашей стране был создан целый ряд современных авиационных ПКР.
 |

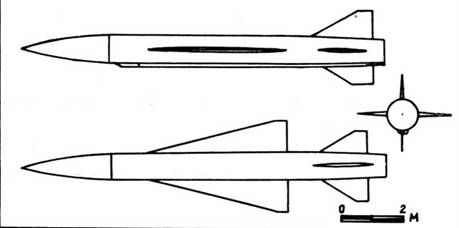

Схема ракеты Х-22

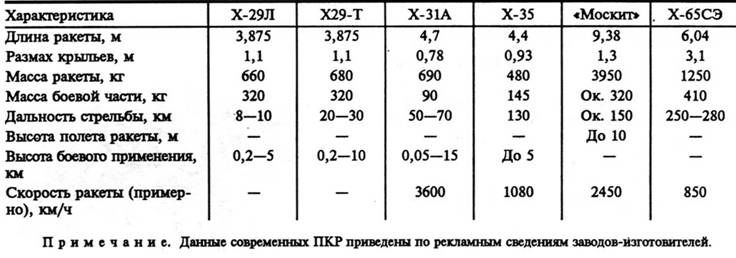

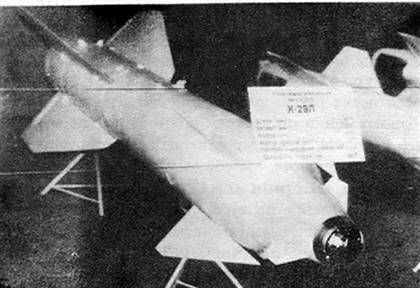

В КБ «Вымпел» были разработаны крылатые ракеты X-29JI и Х-29Т, предназначенные для поражения трудноуязвимых наземных и морских целей. Ракеты выполнены по схеме «утка» и оснащены твердотопливным двигателем. Вариант X-29JI имеет лазерную полуактивную систему самонаведения (подсветка целей осуществляется самолетами с оптико-электронными системами «Кайра», «Клен» и «Шквал»). Круговое вероятное отклонение при наведении системы «Шквал», применяемой на самолете Су-25-1К, составляет всего 1-2 м. Вариант Х-29Т имеет телевизионную систему наведения и предназначен для поражения кораблей водоизмещением до 10 000 т. Захват цели головкой самонаведения осуществляется еще до пуска ракеты, после чего ракета отстреливается от ПУ и выполняет автономный полет, т. е. реализуется принцип «выстрелил и забыл».
Ракеты Х-29Т и X-29JI могут применяться со штурмовиков Су-25ТК, истребителей МиГ-23БН, МиГ-27К, МиГ-27М, МиГ-29М, Су-17МЗ, Су-17М4, Су-24М, Су-34 и Су-27М. В ходе ирано-иракской войны X-29JI были поставлены Ираку и успешно применялись с самолетов МиГ-23БН и «Мираж F-IE» с французской системой целеуказания ATLIS, с которой максимальная дальность пуска возрастала до 15 км.

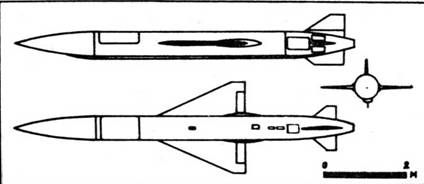

Машиностроительный завод «Звезда» изготовляет ПКР Х-31А. Ракета оснащена комбинированным (твердотопливным/прямоточным) двигателем и радиолокационной активной системой самонаведения. Ракетой вооружены (или предполагается вооружить) самолеты МиГ-29М, МиГ-29К, Су-27М, Су-34, а также вертолеты. Другая ракета завода «Звезда» КХ-35 оснащена турбореактивным двигателем. Его разработка началась в 1983 г., а принятие на вооружение ожидалось в 1995 г. Ракета выполнена по нормальной аэродинамической схеме и имеет складное крыло и оперение. Вариант ракеты, предназначенный для пуска с кораблей и вертолетов, снабжен твердотопливным ускорителем. Система наведения на конечном этапе активная радиолокационная. Носителем самолетного варианта ракеты (без стартового ускорителя) после соответствующего переоборудования могут быть практически все виды истребителей (в том числе и МиГ-21, способный нести одну Х-35 на подфюзеляжном узле подвески), а также противолодочный самолет Ту-142, у которого восемь ракет размещены на двух подкрыльевых узлах.
В 1980 г. МКБ «Радуга» создало противокорабельную ракету ЗМ80 «Москит», которая устанавливается как на надводных кораблях, так и на самолетах Су-27К. Ракета снабжена комбинированным твердотопливно-прямоточным двигателем и имеет складное крыло. Головка самонаведения радиолокационная двухдиапазонная активно-пассивная, обладает высокой помехозащищенностью. Интерес к закупке этой ракеты проявил ВМФ США. (Подробнее о ракете «Москит» читайте в ближайших номерах журнала «Техника и оружие».)

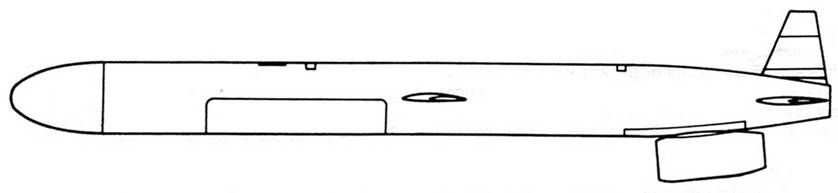

В том же МКБ была разработана и ПКР дальнего действия Х-65СЭ для бомбардировщиков Ту-22МЗ.
Авиационные ПКР стали эффективным средством отражения всех классов надводных кораблей. Это подтвердила война у Фолклендских островов и ряд других локальных конфликтов. Современные ПКР уже не нуждаются в стратегических бомбардировщиках в качестве носителей, ими могут вооружаться почти все истребители или истребители-бомбардировщики. Авиационные ПКР сравнительно дешевы. В боевой части любой ПКР может быть помещен тактический ядерный боеприпас. Постоянное совершенствование элементной базы систем управления и двигателей ПКР, а также введение технологии «Стеле» создают широкие перспективы развития ПКР.
 |
 |
 |
 |
