БЛИЖНИЙ БОМБАРДИРОВЩИК СУ-2 И ЕГО МОДИФИКАЦИИ
Владимир ПРОКЛОВ
 |
САМОЛЕТЫ П.О.СУХОГО ПЕРИОДА ВТОРОЙ МИРОВОЙ ВОЙНЫ
Рождение ОКБ П. О. Сухого практически совпало с началом Второй мировой войны.
Получив статус самостоятельного ОКБ в июле 1939 года, коллектив продолжил плановые работы по модификации ближнего бомбардировщика ББ-1 (Су-2, Су 4), по проектированию и постройке истребителя И-135 (Су-1, Су-3), а также приступил к проектированию бронированного штурмовика ОБШ (Су-6), а затем и ДДБШ (Су-8).
Наряду с плановыми заданиями в ОКБ проводились изыскания по некоторым инициативным проектам истребителей и бомбардировщиков.
В сентябре 1935 года бригада №3 КОСОС ЦАГИ, возглавляемая П.О.Сухим, приступила к изысканиям по проекту скоростного разведчика №51 (АНТ-51) с двигателем М-34ФРН.
По предварительному расчету самолет должен был иметь следующие основные данные:
До конца 1935 года были проведены аэродинамический и центровочный расчеты. Сданы в производство четыре опытных отсека крыла для испытаний.
В марте - апреле 1936 года военинженер 2 ранга Куликов (НИИ ВВС РККА) подготовил тактико-технические требования (ТТТ) к штурмовику-разведчику с АМ-34ФРН.
В середине 1936 года конструкторские коллективы П.О.Сухого, С.А. Кочеригина, И.Г.Немана, Н.Н.Поликарпова, С.В.Ильюшина и Д.П.Григоровича получили от Глававиапрома задание на предварительное эскизное проектирование и расчеты по массовому разведчику-штурмовику с мотором АМ-34ФРН.
Необходимость создания такой машины была вызвана не только отсутствием на вооружении ВВС РККА современного дальнего разведчика-штурмовика, но и потребностью создания машины под отечественный мотор АМ-34, имеющий большие перспективы массового производства.
К декабрю эскизные проекты были представлены в Главное управление авиационной промышленности (ГУАП).
 |
 |
 |
В докладной записке «О штурмовиках-разведчиках большой дальности и скорости», направленной в правительство начальником ГУАП М.М.Кагановичем, отмечалось, что: «…Все представленные проекты самолетов по своим геометрическим размерам, весовым и летно-тактическим данным мало разнятся друг от друга и технически укладываются в очень узкие пределы.
Обсудив эти проекты совместно с конструкторами, пришли к выводу:
Силами одного конструкторского бюро спроектировать и построить в короткий срок (8-9 месяцев) самолет под задание указанное выше, не представляется возможным.
Проектирование и постройка этого самолета в короткий срок возможна лишь при коллективной проработке проекта путем создания сквозной бригады из всех конструкторских бюро и научных институтов ВИАМ, ЦИАМ, ЦАГИ, с привлечением специалистов по отдельным дисциплинам, как-то: моторное хозяйство, материалы, технология производства, оборудования самолетов и др.
Таким путем, в данной машине будет сосредоточен весь лучший опыт, накопленный Конструкторским бюро Союза, и обеспечено создание машины с учетом массового производства ее…»
Впрочем, идея М.М.Кагановича о создании сквозной бригады, составленной из конструкторов шести КБ, так и осталась на бумаге, поскольку не была подкреплена никакими организационными мероприятиями. Не был решен вопрос и о производственной базе такой бригады.
27 декабря 1 936 года Совет труда и обороны (СТО) постановил:
«… 1. Утвердить предложение ГУ-АП'а о постройке дальнего штурмовика-раведчика со следующими лет-но-тактическими данными:
а) максимальная скорость на высоте 4-5000 метров - 420-430 км/ч;
б) максимальная скорость у земли - 350-400 км/ч;
в) посадочная скорость - 90-95 км/ч;
г) практический потолок - 9000-10000 м;
д) дальность при нормальной нагрузке на высоте 5000 м - 2000 км;
е) дальность с перегрузкой на высоте 5000 м - 4000 км;
ж) крейсерская скорость - 300-350 км/ч…
…3. Вооружение самолета должно предусматривать установку 3-5 пулеметов, бомбовая нагрузка в нормальном варианте - 200 кг для штурмовика и 500 кг для бомбардировщика за счет перегрузки.
На самолете должна быть предусмотрена возможность установки бомбодержателя общей емкостью на 1000 кг. …
…6. Обязать ГУАП разработать самолет в 3-х вариантах:
1 - дюралевый на базе американской конструкции и технологии, 2 - деревянная конструкция и 3 -смешанная конструкция.
7. Утвердить конструкторами, отвечающими за проектирование и постройку в срок утвержденных самолетов: по дюралевой машине -т. Сухого, по деревянной - т. Немана и по смешанной - т. Поликарпова».
ТТТ на самолет штурмовик-разведчик утвердили в феврале 1937 года.
В процессе проектирования самолет получил шифр «Иванов». Для повышения боевой живучести, в марте приняли решение мотор АМ-34ФРН (1200 л.с.) заменить на мотор М-25 или М-62.
 |
В мае 1937 года был одобрен макет самолета «Иванов» или «Сталинское задание» (СЗ), построенный на заводе №156.
25 июля 1937 года Комитет Обороны (КО) при СНК СССР утвердил план опытного самолетостроения на 1937-1938 годы. Среди прочих заданий, коллективам П.О.Сухого (завод №156), Н.Н.Поликарпова (завод №21) и И.Г.Немана (завод №135) поручалось спроектировать и построить самолеты «Иванов» с мотором М-25 (775 л.с). Каждый из конструкторов был обязан создать четыре варианта самолета (разведчик, штурмовик, бомбардировщик и сопроводитель). Срок выхода машин на госиспытания - сентябрь 1937 года.
25 августа 1937 года летчик-испытатель М.М.Громов совершил первый полет на самолете Сухого СЗ-1 с мотором М-62 (1000 л.с).
К этому времени в КБ Н.Н.Поликарпова, из-за большой загрузки другими работами, наметилось значительное отставание по машине «Иванов», а коллектив И.Г.Немана получил пятимесячную отсрочку, связанную с постройкой самолета ХАИ-5 (Р-10).
Первые полеты выявили хорошую устойчивость и управляемость самолета СЗ-1. Машина оказалась простой и удобной в пилотировании.
18 сентября при выполнении задания по определению горизонтальных скоростей по высотам отказала система уборки и выпуска шасси. Летчик-испытатель М.Ю.Алексеев произвел посадку на правую выпущенную опору, в результате самолет потерпел аварию. Были повреждены: воздушный винт, мотор и задний лонжерон центроплана.
Полеты возобновились 22 ноября 1937 года. С декабря 1937 года по январь 1938 года на самолете проводилась доработка оборудования и установка на лыжное шасси.
В конце января заводские летные испытания были прекращены из-за поломки мотора М-62. Новый мотор установили только в ноябре 1938 года.
25 ноября при выполнении испытательного полета опять вышел из строя мотор, летчик-испытатель завода №156 В.Т.Сахранов сумел посадить самолет без повреждений. После замены мотора началась подготовка самолета СЗ-1 к государственным испытаниям,но последовал запрет на полеты с М-62.
В декабре 1937 года завершилась постройка самолета СЗ-2 с мотором М-62. В начале января 1938 года машину по железной дороге перевезли в Евпаторию для проведения совместных государственных испытаний.
29 января 1938 года летчик-испытатель НИИ ВВС РККА военинженер 2 ранга К.А.Калилец поднял самолет СЗ-2 в воздух. Затем, для подготовки машины к госиспытаниям, в течение трех недель, проводились полеты для подбора винта и доводки винтомоторной группы (ВМГ).
За время государственных испытаний с 21 февраля по 26 марта 1 938 года были сняты летные характеристики, выявлены тактические свойства самолета, испытано вооружение и оборудование.
В заключении отчета о государственных испытаниях самолета СЗ-2 отмечалось, что:
«1. Самолет «Иванов» конструкции инженера П.О. Сухого, производства завода №156, удовлетворяет основным 111 1937 года за исключением максимальной скорости на расчетной высоте (403 км/ч вместо 420-430 км/ч) и потолка (7700 м вместо 9000 м).
2. В отношении максимальных скоростей, огневой мощи, обзора и обороноспособности самолет «Иванов» имеет преимущества перед принятыми на снабжение ВВС РККА самолетами Р-10 и БШ-1.
3. Путем доводки ВМГ с тем же мотором максимальная скорость должна быть доведена до величины, заданной III.
4. Модификацией самолета, путем установки более мощного мотора без существенных переделок конструкции, максимальная скорость может быть доведена с М-87 до 450 км/ч, с М-88 до 475-500 км/ч на расчетной высоте.
5. На основании изложенного самолет может быть рекомендован к серийной постройке взамен самолета Валти, учитывая сходство технологического процесса изготовления деталей…»
После завершения государственных испытаний самолет СЗ-2 отправили на завод №156 для замены мотора М-62, исчерпавшего свой ресурс.
Новый мотор установили только в конце июля. 3 августа 1938 года самолет СЗ-2 потерпел катастрофу из-за отказа мотора М-62.
В начале июля 1938 года сотрудники конструкторского бюро П.О. Сухого: Д.А.Ромейко-Гурко, С.Н.Строгачев и И.З.Заславский отправили на имя И.В.Сталина письмо следующего содержания: «…Мы, работники конструкторского бюро зав. № 156, работающего под руководством инженера П. О.Сухого, решили обратиться к Вам по вопросу о совершенно нетерпимом положении с машиной «Иванов» конструкции Сухого.
Получив задание Правительства на эту машину в январе 1937 года, коллектив бюро, в тот момент, распыленный стараниями Туполева и
Петлякова, возродился вокруг этого задания. Делу сплочения конструкторов, а в дальнейшем и коллектива завода, в большой степени способствовало присвоение этой машине названия «Сталинское задание» -«СЗ», поскольку все приняли это задание, как лично Ваше.
Несмотря на целый ряд трудностей и препятствий организационного и технического порядка, машина была спроектирована и построена к августу 1937 года. Коллектив бюро, работая с большим подъемом, постарался вложить в нее все современные достижения металлического самолетостроения, с целью получить простую, дешевую машину массового производства, отвечающую техническим требованиям. По независящим от коллектива обстоятельствам (аварийная посадка с поломкой мотора и отсутствие нового для замены) выпуск машины на государственные испытания задержался до января 1938 года. К этому времени был построен второй экземпляр машины - «СЗ-2», который и был сдан на государственные испытания. В целях форсирования испытаний на колесном шасси, по прямому указанию наркома тов. М.М.Кагановича, с большой затратой сил и средств, была организована совместная экспедиция НИИ ВВС и завода № 156 в Евпаторию. Вследствие исчерпания моторных ресурсов было проведено неполное испытание самолета, которое, однако, позволило НИИ ВВС дать положительный отзыв в своем отчете о машине с тактико-технической, летной и производственной точек зрения и рекомендовать ее к серийной постройке взамен «Вулти».
Исходя из положительной оценки машины, в ожидании решения Правительства, конструкторское бюро подготовило полностью чертежи для сдачи в серию, проработав ряд технологических моментов, В то же время, к маю 1938 года были сданы в производство чертежи нового, улучшенного варианта машины -«СЗ-3» с другим мотором, с учетом недостатков, выявившихся при испытании первых машин. Продолжалась также доводка последних в части улучшения винтомоторной группы с целью получения недостающих 4-6% скорости.
Продолжение госуд. испытаний машины «СЗ-2» с улучшенной винтомоторной группой предполагалось в мае-июне после переборки старого или получения нового мотора. Выход на аэродром новой машины «СЗ-3» был назначен на июль 1938 года
В результате напряженной работы конструкторское бюро своевременно сдало чертежи в производство и озаботилось получением мотора и приборов оборудования, обеспечив этим выпуск машины в назначенный Правительством срок. Окончание работ по всем трем машинам в намеченные сроки гарантировало выявление полного лица машины с различными моторами в течение летного сезона 1938 года.
Но, к сожалению, создавшаяся за последнее время на заводе обстановка не дает выдержать намеченные сроки и лишает машину всяких перспектив в ближайшем будущем. Машина «СЗ-1» стоит в ожидании редукторного мотора, высылка которого заводом №19 сильно запоздала, несмотря на целый ряд обещаний. Машина «СЗ-2» только что получила мотор, перебранный после первого этапа госуд. испытаний, но работа по ней ведется черепашьими темпами. Машина «СЗ-3», недостаточно продвигавшаяся в мае-июне месяце, сейчас совсем приостановлена, без всякой наметки срока ее окончания.
Полному прекращению работ по машинам «СЗ» предшествовал ряд тревожных сигналов:
1. На совещании начальников цехов директор Усачев заявил, что производство машины «СЗ-3» является задачей второочередной и все силы должны быть брошены на постройку первого экземпляра машины «Иванов» конструкции Поликарпова.
2. Под маркой очередности была совершенно приостановлена заготовка деталей по «СЗ-3».
3. В двадцатых числах июня завод посетил нарком т. М.М.Каганович, который приказал форсировать выпуск машины Поликарпова в целях окончания ее к 25 июля. Своеобразно трактуя это приказание наркома, директор в тот же день на общем собрании работников завода, заявил, что единственной работой государственной важности является работа бюро Поликарпова, чем создал впечатление, что вся работа конструкторского бюро Сухого и цехов завода по машине «СЗ-3» никому не нужна.
После приостановки работ по маш. «СЗ-3», для обеспечения срока выпуска машины «Иванов» Поликарпова, очень напряженного, в связи с несвоевременным развертыванием работ по машине, началась постановка на самолет деталей, изготовленных для «СЗ-3». Дело дошло до того, что, в целях использования металлического стапеля крыла «СЗ-3», для сборки крыла «Иванов» Поликарпова, директор отдал распоряжение вынуть неоконченное крыло «СЗ-3» из стапеля. Только категорический отказ ведущего в производстве инженера Рыбко выполнить это абсурдное распоряжение, спас подготовленный к обшивке каркас от приведения его в негодность в результате этой операции.
Все эти факты чрезвычайно болезненно отражаются на нашем коллективе. Мы уверены в том, что наша полуторагодичная работа была нужна стране и наша машина является хорошим вкладом в дело обороны нашей Родины. Мы не сомневаемся в том, что эта машина действительно приспособлена к массовому производству и даже превосходит по своим летно-тактическим данным и производственной простоте машину «Вулти», что дает возможность чрезвычайно быстро внедрить машину в серию. Поэтому мы не можем примириться с отношением руководства завода к нашей машине и тесно связанной с ней судьбе нашего коллектива. Завод № 156, строивший одновременно несколько тяжелых и средних машин, в настоящее время вдруг оказался способным выполнять работу только по одной машине среднего тоннажа, в ущерб всем остальным. Конструкторское бюро Сухого фактически лишается производственной базы на заводе и даже ограничивается в постройке макетов машин, намеченных к проектированию. Ущемляются не только производственные, но и бытовые интересы коллектива, основные кадры которого работают на заводе по 8-12 лет. Так при распределении квартир в новых домах директор не предоставил и не собирается предоставлять ни одного места работникам бюро Сухого, остро нуждающимся в жилплощади.
Объективно имеется полная возможность дружной, совместной работы нескольких конструкторских коллективов на базе одного мощного опытного завода, по оснащению новой материальной частью нашего воздушного флота. В интересах общего дела, бюро Сухого делится своим опытом с коллективом Поликарпова и предоставило в его распоряжение чертежи целого ряда агрегатов машины «СЗ», которые были целиком использованы. Но в лице главного конструктора Поликарпова бюро Сухого не встречает взаимности. Несмотря на отсутствие поводов со стороны инженера П. О.Сухого, человека чрезвычайно скромного и не претендующего на исключительное положение на заводе, практика последнего времени и политика зажима не оставляет надежды на нормальную работу двух коллективов в рамках завода и даже ставит под сомнение возможность испытать машину «СЗ-3» до конца летнего сезона.
 |
Выходом из создавшегося положения мог бы явиться переход бюро Сухого на другой завод. Мы думаем, что при благоприятном разрешении Правительством вопроса о внедрении в серию машины «СЗ», для дальнейшего развития, как данной, так и новых конструкций нашего бюро и быстрого внедрения их в серию, было бы целесообразно перевести бюро Сухого на серийный завод, приспособленный под механизированное производство и имеющий хороший опытный цех. Понятно, что такой переход не снимает с завода № 156 обязанности быстро закончить начатые объекты нашего бюро и на первых порах произвести целый ряд опытных работ по новым конструкциям бюро.
Не видя возможности в рамках завода и даже Первого Управления НКОП найти разрешение глубоко волнующих нас вопросов, просим Вас, дорогой Иосиф Виссарионович сказать Ваше веское, мудрое слово о судьбе нашей машины и нашего коллектива, всегда готового отдать все свои силы, знания и опыт на выполнение любого Вашего задания…»
Особый сектор ЦК ВКП(б) переадресовал письмо в КО при СНК СССР. На завод №156 командировали исполняющего обязанности главного инспектора при Совнаркоме - Г.П.Лешукова.
Докладная записка Г.П.Лешукова, с выводом: «На заводе №156 создалась явно нездоровая обстановка, требующая вмешательства КО» и с резолюцией председателя Комитета Обороны В.М.Молотова: «т. Кагановичу. Прошу разобраться в делах завода №156 и сообщить о принимаемых мерах», была направлена в НКОП СССР. Как и следовало ожидать, все ограничилось лишь сменой руководства завода №156.
И, тем не менее, постройка самолета СЗ-3 была завершена 17 сентября.
3 ноября 1938 года летчик-испытатель А.П.Чернавский совершил первый полет на самолете СЗ-3 с мотором М-87 (950 л.с).
Начались заводские летные испытания. По заключению А.П.Чернавс-кого: «Общее впечатление о самолете хорошее. По сравнению с СЗ-1 сокращен разбег. Увеличена глиссада планирования, облегчены элероны, увеличена скорость».
Перед сдачей на госиспытания, по требованию ВВС, мотор М-87 заменили на М-87А.
25 ноября в очередном испытательном полете (при наработке 3 часа) вышел из строя мотор М-87А.
28 декабря 1938 года после пробного полета с новым мотором самолет СЗ-3 был передан в НИИ ВВС на государственные испытания. В январе 1939 года машину в разобранном виде перевезли по железной дороге в Евпаторию. К испытаниям приступили 3 февраля 1939 года.
28 марта 1939 года народный комиссар Обороны маршал Советского Союза К.Е.Ворошилов и народный комиссар авиационной промышленности М.М.Каганович обратились с письмом к В.М.Молотову. В нем отмечалось, что:
«Одномоторный двухместный самолет «Иванов», конструкции инженера Сухого является штурмовиком-разведчиком и легким бомбардировщиком. В марте 1938 года прошел государственные испытания с мотором М-62.
В настоящее время проходит государственные испытания с мотором М-87 в Евпатории…
Конструкция находящегося на испытаниях самолета цельнометаллическая. Серийные самолеты будут выпускаться с деревянным фюзеляжем, с последующим переходом в серии на деревянное крыло со стальным лонжероном…
Самолет «Иванов» с М-87А по своим летным данным и огневой мощи значительно превосходит однотипные самолеты, состоящие у нас на вооружении (Р-зет М-34РН и Р-10 М-25В).
Учитывая хорошие показатели самолета «Иванов» с М-87А, просим разрешения принять его на вооружение РККА и организовать серийное производство данных самолетов на заводе Саркомбайн.
Мероприятия по постановке производства и выпуску самолетов с завода Саркомбайн будут представлены в 20-ти дневный срок.»
29 марта 1939 года Комитет Обороны при СНК СССР постановил:
«Наркомату Авиационной Промышленности организовать производство и выпуск самолета «Иванов» конструкции т. Сухого на заводах «Саркомбайн» и 135 (Харьковском).
Представить в КО в 10-дневный срок развернутый план мероприятий, обеспечивающий серийный выпуск самолетов и размер заказа на 1939 год».
В начале апреля 1939 года из-за поломки шасси, на завершающем этапе, прервались государственные испытания самолета СЗ-3. Для ремонта машину отправили в Москву. По результатам испытаний был составлен отчет, в заключении которого отмечалось, что:
«1. Самолет «Иванов» с мотором М-87А государственные испытания прошел удовлетворительно.
 |
2. Рекомендовать самолет «Иванов» принять на вооружение ВВС РККА в качестве легкого бомбардировщика, с возможностью использования его в варианте штурмовика и ближнего разведчика в смешанной конструкции (деревянный фюзеляж и металлические крылья) с моторами М-87А и М-88.
3. Предложить ПГУ НКАП к 1. 1 J.39 г. изготовить первую серию самолетов в количестве 10 экземпляров для прохождения войсковых испытаний, которые закончить к 1.01.40 г.
4. К 1.06.39 г. заводу № 156 представить в НИИ ВВС самолет «Иванов» с М-88 для прохождения испытаний».
В мае 1939 года был готов проект плана опытного строительства на 1939-40 годы. В связи с тем, что согласование плана затянулось, ПГУ НКАП направило неутвержденные задания в производственные организации. К этому моменту серийное производство самолета «Иванов» с М-87А планировалось развернуть только на заводе №135, а на «Саркомбайне» (СЗК) предполагался выпуск самолета «Ш» С.А.Кочеригина.
Для оказания технической помощи серийному заводу, в плане предусматривалось назначение П.О.Сухого (по совместительству) временно исполняющим обязанности главного конструктора завода №135, с сохранением за ним конструкторского бюро и производственной базы на заводе №156. А в качестве заместителя главного конструктора планировалось командировать на завод №135 Д.А.Ромейко-Гурко.
29 июля 1939 года постановлениями правительства был утвержден план опытного самолетостроения на 1939-40 годы.
Постановлением «О создании модифицированных и новых опытных бомбардировщиков, штурмовиков и разведчиков в 1939 году» и приказом НКАП от 4 августа 1939 года предписывалось:
«… 7. Начальнику Первого Главного Управления НКАП т. Лукину, директору завода № 135 тов. Нейштадту и главному конструктору тов. Сухому установить на втором опытном экземпляре самолета ББ-1 мотор М-88, предъявив его на государственные испытания в августе с.г.
2. Установить мотор М-63ТК на самолет ББ-1 и предъявить его на государственные испытания в сентябре 1939 года.
3. Спроектировать и построить штурмовик бомбардировщик ББ-2 с М-88 и предъявить его на государственные испытания в сентябре 1939 года…»
Постановлением «О внедрении в серийное производство модифицированных бомбардировщиков, штурмовиков и разведчиков в 1939-40 г.г.» и приказом НКАП от 4 августа 1939 года руководству ПГУ НКАП и директору завода №135 предписывалось:
«1. …внедрить в производство с деревянным фюзеляжем и металлическим крылом самолет ББ-1 с М-87А конструктора тов. Сухого (ближний бомбардировщик)
Предусмотреть возможность установки четырех крыльевых пулеметов ШК АС для использования этого самолета в штурмовом варианте.
2. Перестроить производство завода под выпуск самолетов ББ-1 с мотором М-87А и запустить в производство по конструктивным чертежам, не ожидая окончания госиспытаний самолета с деревянным фюзеляжем с таким расчетом, чтобы в 1939 году выпустить 10 самолетов, а в 1940 году полностью перейти на выпуск этих самолетов, обеспечив подготовку производства на выпуск 500 самолетов в 1940 году.
Все дальнейшие модификации самолета ББ-1 производить в опытном цехе завода № 135.
3. Главного конструктора тов. Сухого в полуторамесячный срок со всем коллективом его конструкторского бюро перевести на завод № 135 в гор. Харьков, передав в его распоряжение всю опытную базу завода № 135 и назначить его главным конструктором завода №135…».
В августе 1939 года самолет ББ-1 (СЗ-3) с М-87А успешно прошел совместные государственные испытания на штопор.
В середине сентября на нем был установлен мотор М-87Б и 19 сентября самолет совершил перелет по маршруту Чкаловская - Харьков.
На заводе №135 летчики-испытатели НИИ ВВС с 29 сентября по 3 октября 1939 года провели государственные испытания самолета на устойчивость, дальность и маневренность в вариантах бомбардировщика, штурмовика и разведчика. В заключении отчета по испытаниям было отмечено:
«1. Самолет…на эксплуатационном диапазоне центровок 22 - 24% САХ обладает хорошей статической и динамической продольной устойчивостью и недостаточной боковой устойчивостью.
2. Большие запасы продольной статической устойчивости при наличии динамической продольной устойчивости, выделяют самолет «Иванов» конструкции Сухого в лучшую сторону по сравнению с другими отечественными самолетами.
3. Для увеличения поперечной устойчивости самолета необходимо увеличить поперечное V крыла…»
4 октября 1939 года, т.е. через два месяца после утверждения плана опытных работ на 1939-40 годы, начальник ВВС РККА командарм 2 ранга А.Д.Локтионов в письме на имя наркома авиационной промышленности сообщал:
«1. …Из-за не предоставления квартир в г. Харькове конструкторское бюро т. Сухого до настоящего времени находится в Москве.
Создавшееся положение ведет к развалу коллектива конструкторского бюро т. Сухого, т.к. работники КБ получают предложения перейти на работу в другие места и остаться в Москве. Как следствие такого положения работа по опытным самолетам т. Сухого ведется крайне слабо.
2. …самолет ББ-2 с М-88 должен был быть предъявлен заводом №135 на госиспытания в сентябре 1939 г.
Самолет в настоящее время находится на заводе № 156. Работы по нему не ведутся. Общая готовность самолета 45-50%. В силу сложившихся обстоятельств достройку самолета ББ-2 с М-88 целесообразно провести на заводе № 156, этим мероприятием будет ускорен срок выпуска самолета.
3. …самолет ББ-1 Сухого с М-88 должен был быть предъявлен заводом №135 на госиспытания в августе с. г. Решение правительства не выполнено, т.к. мотор получен только в сентябре.
4. …самолет ББ-1 с М-63ТК должен быть заводом № 135 предъявлен на госиспытания в сентябре с.г. Срок сорван из-за неподачи турбокомпрессора. …
Военный Совет ВВС РККА просит Вас принять необходимые меры по перечисленным объектам».
В ответном письме М.М.Каганович подтвердил, что указанные в письме факты соответствуют действительности, и перечислил принимаемые меры. Но, к сожалению, такая ситуация с выполнением плана опытного строительства, до конца года, так и не изменилась.
В январе 1940 года было обновлено руководство НКАП. Причиной тому послужили допущенные им серьезные упущения в работе.
По-видимому, смена руководства отрасли и надежда на помощь с его стороны, побудили П.О.Сухого обратиться с письмом к заместителю наркома А.С.Яковлеву. В послании отмечалось, что условия, в которых протекает работа коллектива, создают угрозу невыполнения плана и ведут к распаду КБ.
В сложившейся ситуации П.О.Сухой просил оказать помощь в обеспечении жилплощадью и в удержании ряда сотрудников КБ, объявивших о своем уходе.
Через месяц в очередном послании заместителю наркома, Павел Осипович сообщил, что в плане КБ имеется ряд объектов, изготовление которых в срок и с должным качеством на опытном производстве КБ-135 не представляется возможным. А работа по внедрению самолета ББ-1 в серийное производство, требующая присутствия всего коллектива на заводе №135 уже завершена. Учитывая эти обстоятельства, П.О.Сухой просил предоставить его коллективу одну из московских производственных баз.
4 марта 1940 года КО при СНК СССР обязал Наркомавиапром организовать на базе КБ-29 НКАП (г. Калининград, Московской области) завод опытного самолетостроения, исходя из выпуска в год двух опытных самолетов и 10-15 машин нулевой серии. Перевести весь состав КБ П.О.Сухого с завода №135 на завод опытного самолетостроения, назначив Павла Осиповича главным конструктором этого завода и присвоить указанному заводу №289.
В сентябре 1939 года, после получения мотора М-88 приступили к установке его на самолет ББ-1 (СЗ-3), при этом в конструкцию машины внесли некоторые изменения: сняли люковую пулеметную установку, изменили конфигурацию всасывающего патрубка, изменили расположение масляного радиатора и выполнили ряд других работ.
Для совместных государственных испытаний самолета приказом по НИИ ВВС от 20 ноября 1939 года была определена рабочая группа. От завода №135 - главный конструктор П.О.Сухой, инженер-конструктор Д.А.Ромейко-Гурко, ведущий инженер Вечура, инженер по моторному оборудованию Е.С.Фельснер, инженер аэродинамик И.Е.Баславский, от НИИ ВВС - ведущий инженер вое-нинженер 3 ранга А.В.Синельников, ведущий летчик майор Б.Н.Покровский, старший техник воентехник 1 ранга Павлов.
За время испытаний с ноября 1939 года по 30 апреля 1940 года было выполнено 44 полета с налетом 1 6 часов 45 минут. Из-за выхода из строя заменены три двигателя М-88. Испытания завершились на четвертом моторе, в маслофильтре которого после последнего полета была обнаружена стружка.
В заключении отчета по испытаниям отмечалось:
«1. Необходимый для вооружения ВВС КА самолет ББ-1 с мотором М-88, из-за недоведенности винтомоторной группы не может быть допущен для нормальной эксплуатации в строевых частях ВВС КА.
Медленная работа по внедрению ББ-1 в строевые части… может привести к устареванию самолета в процессе его производства и доводки …
2. Считать мотор М-88 для нормальной эксплуатации не доведенным по надежности, по температурным режимам масла и расходом горючего…
3. Максимальные скорости самолета ББ-1 с мотором М-88 375 км/ч у земли и 476 км/ч на второй границе высотности, остались практически такие же, как и на самолете ББ-1 с мотором М-87…»
Для устранения этих недостатков предлагалось:
- заводу №135 в кратчайший срок довести ВМГ и предъявить на контрольные испытания, а, кроме того, довести скорость самолета до расчетной (495 км/ч);
- заводу №29 обеспечить нормальную эксплуатацию мотора М-88 с ресурсом не менее 100 часов;
- комбинату 150 совместно с заводом №135 провести работу по подборке воздушного винта для самолета.
После проведения работ по доводке ВМГ планировалось на серийном самолете выполнить контрольные испытания для снятия летных характеристик.
В конце мая 1940 года самолет ББ-1 М-88 (СЗ-3) перелетел из Харькова на аэродром Раменское, где до конца года заводом №289 проводились доводки ВМГ и ряда других систем.
Параллельно с СЗ-3 проходил испытания и самолет СЗ-1. В начале марта 1940 года на нем установили новый мотор М-63ТК, и летчик-испытатель А.И.Калюжный приступил к заводским испытаниям. Доводка ВМГ продолжалась до июня 1940 года, а затем самолет был передан заводу №289 и использовался в качестве летающей лаборатории для отработки различных агрегатов. В план опытного самолетостроения на 1941 год машина не включалась.
Задержка серийного производства самолета ББ-1 М-87 (М-88), которому И.В.Сталин придавал особое значение,заставило правительство подключить к его производству заводы №31 (г. Таганрог) и №207 (пос.Долгопрудный, Моск. обл.), а также форсировать начало выпуска на заводе №135. Это решение было узаконено постановлениями КО при СНК СССР от 19 февраля 1940 года и от 4 мая 1940 года.
В марте 1940 года завод №135 приступил к серийному выпуску самолетов ББ-1 с моторами М-87 и М-88.
В мае на Харьковском аэродроме начались войсковые испытания шести самолетов ББ-1 с М-88 нулевой и первой серии. В испытаниях принял участие летно-технический состав 135 авиационного полка ВВС КА и полка боевого применения НИИ ГУАС КА, сведенный в отдельную испытательную группу. Испытания проводились в период с 17 мая по 20 июня 1940 года. Всего было выполнено 61 6 полетов с общим налетом 1 57 часов.
 |
Летом 1940 года в Харьков с инспекторской проверкой прибыли: заместитель начальника ВВС КА генерал-лейтенант авиации П.В.Рычагов и начальник НИИ ГУАС (ГУ ВВС) КА генерал-майор авиации А.И.Филин. Целью проверки явилось обследование «состояния постройки на заводе №135 и эксплуатации в строевых частях Харьковского военного округа самолетов ББ-1 с мотором М-88». По результатам обследования была составлена докладная записка на имя Наркома обороны. В ней отмечалось, что:
«… При обследовании были выполнены контрольные полеты генерал-лейтенантом авиации т. Рычаговым, генерал-майором авиации т. Филином и летчиком-испытателем майором т. Стефановским; кроме этого летчиками 135 авиаполка были произведены полеты с бомбовой нагрузкой 400 и 700 кг. Взлет самолета ББ-1 с нагрузкой в 700 кг происходил нормально.
Обследование подтвердило наличие у самолета ряда существенных положительных сторон, отмеченных ранее государственными и войсковыми испытаниями самолетов ББ-1:
1. Сравнительно простые качества самолета в отношении техники пилотирования.
2. Мощное бомбовое вооружение - в нормальном варианте самолет берет до 500 кг бомб калибра от 1 кг до 250 кг и в перегрузочном варианте, проверенном на войсковых испытаниях до 700 кг.
3. Хорошую огневую мощь самолета в варианте штурмовика:
а) 4 крыльевых пулемета ШКАС 7,62 мм с запасом патрон 850 штук на пулемет;
б) 1 турельный пулемет с запасом патрон 1000 штук;
в) 144 бомбы калибра от 7 до 2,5 кг или 30 бомб калибра от 8 до 20 кг.
Вместо бомб возможна установка химвооружения - двух ВАП-200.
4. Максимальная горизонтальная скорость самолета
у земли - 375 км/ч
на высоте 6600 м - 467 км/ч…
…На войсковых испытаниях подтвердилась недоведенность винтомоторной группы самолета ББ-1 с мотором М-88 и выявилась недостаточная прочность шасси, колес и пневматиков, что не дает возможности нормальной эксплуатации самолета в строевых частях.
В настоящее время полеты в частях на самолетах ББ-1 с мотором М-88 прекращены из-за непрочности шасси и пневматиков.
Заводом №135 температурный режим масла доведен до удовлетворительного состояния, что будет окончательно проверено дополнительными испытаниями в НИИ ВВС КА.
Для обеспечения нормальной эксплуатации самолета ББ-1 с мотором М-88 в строевых частях ВВС Красной Армии необходимо потребовать от НКАП выполнения следующих мероприятий:
1. Усилить амортизационную стойку и верхний подкос шасси и установить их на всех ранее выпущенных самолетах.
2. Усилить колеса и пневматики.
3. Обеспечить вполне надежную работу мотора М-88.
4. Устранить замасливание прицела и нижнего люка штурмана.
5. Обязать главного конструктора т. Сухого лично руководить доводкой самолета ББ-1 и устранением дефектов на заводе № 135.
На 1941 год необходимо потребовать от главного конструктора самолета ББ-1 т. Сухого и завода №135:
1. Установки на самолете ББ-1 предкрылков.
2. Увеличения поперечного V.
3. Установки хвостового колеса по типу самолета Мессершмидт 109 и установки стопора костыля.
4. Увеличения времени выпуска щитков до 6-8 сек.
5. Отработки нормального нарастания перегрузок на рули, установив «аэродинамический» люфт в руле высоты и трение в элеронах.
6. Отработать установку для подвески одной бомбы в 500 кг.
7. Довести скорости самолета до расчетных.
8. Проработать вопрос применения самолета ББ-1 для бомбометания с пикирования».
В декабре 1940 года, в соответствии с постановлением правительства, пятнадцать образцов новых боевых самолетов получили обозначения: Ар-2, Ер-2, Ил-2, ЛаГГ-1, ЛаГГ-3, МиГ-1, МиГ-3, Пе-2, Як-1, Як-2, Як-3, Як-4, Як-5, Як-7, а самолет ББ-1 М-88 стал именоваться Су-2.
До конца 1940 года завод №135 выпустил 110 самолетов Су-2, при плане 275; завод №31 - 12, при плане 100; завод №207 - 3, при плане 25. Недопоставка самолетов сорвала план формирования и подготовки строевых частей ВВС КА.
Основными причинами невыполнения плана поставок явились:
- неудовлетворительное снабжение заводов оборудованием, материалами и готовыми изделиями;
 |
 |
 |
- медлительность в подготовке производства и в освоении новых технологий;
- неудовлетворительное состояние с производственным кооперированием между заводами.
В конце 1940 года, в связи с переходом на серийное производство истребителей ЛаГГ-3, завод №31 прекратил выпуск самолетов Су-2. В январе-феврале 1941 года задел узлов, агрегатов и оснастки по самолету Су-2 были переданы заводу №207.
В декабре 1940 года завод № 135 предъявил в НИИ ВВС КА на госиспытания два серийных самолета Су-2 М-88Б ( №№ 16/2 и 20/2). За время испытаний со 2 декабря 1940 года по 17 марта 1941 года на самолете №16/2 были заменены 4 мотора М-88Б.
В заключении Акта по результатам испытаний отмечалось, что:
« 1. Температурные режимы ВМГ на серийном Су-2 М-88Б после переделки ее заводом № 135 остаются по-прежнему не доведенными. …
3. Считать моторы М-88 и М-88В не доведенными для надежной эксплуатации в строевых частях ВВС КА. Потребовать от завода №29 обеспечить надежную работу мотора на самолете Су-2.
4. К 01.05.41 провести контрольные испытания на заводе № 135 для снятия летных характеристик Су-2 М-88Б».
В периоде 13 февраля по 1 марта 1941 года НИИ ВВС КА провел государственные испытания модифицированного самолета Су-2 М-88Б (№1/6) производства завода №135.
В отличие от серийного Су-2 М-88Б, на самолете №1/6 изменили профиль капота мотора, форму всасывающего патрубка и кока винта, маслорадиатор перенесли в центроплан крыла. Для создания «реактивного эффекта» изменили форму выхлопного патрубка. Заднюю стрелковую установку МВ-5 заменили на установку ТСС-1. Установили Г-об-разную антенну с укороченной мачтой. С целью подбора винта испытания проводились с винтами ВИШ-23 и ВИШ-23-7.
18 марта 1 941 года начальник ГУ ВВС КА генерал-лейтенант авиации П.В.Рычагов утвердил Акт по результатам госиспытаний. В его заключении отмечалось, что:
«1. Модифицированный самолет Су-2 М-88 Б… государственные испытания прошел удовлетворительно, показав достаточно хорошие летно-тактические данные.
2. Предварительное положительное заключение по модифицированному самолету уже было дано 28 февраля 1941 г. Необходимо ускорить внедрение этого самолета с винтом ВИШ-23-7 с углами установки лопастей 22-42 °, с обязательным устранением дефектов по ВМГ, установки ТСС-1 и радиооборудованию.
3. Считать моторы М-88 и М-88Б не доведенными для надежной эксплуатации их в строевых частях ВВС. Потребовать от завода №29 обеспечить надежную работу мотора в эксплуатации на самолете со сроком службы не менее 100 часов.
4. Обязать главного конструктора и завод №135 к 25 марта 1941 г. предъявить на контрольные государственные испытания в НИИ ВВС КА модифицированный самолет Су-2 М-88Б №1/6 с устраненными дефектами, указанными в выводах настоящего акта».
 |
29 марта самолет №1/6 был предъявлен на контрольные государственные испытания, с перерывами продолжавшиеся до конца июня 1941 года. По их результатам ТСС-1 испытания не выдержала и была снята с серийного производства. Не обеспечила нормальных температурных режимов и доводка ВМГ.
Рассматривая в качестве альтернативы мотору М-88 мотор М-89 (1300 л.с), правительство постановлением от 20 января 1941 года обязало директора завода №135 Ю.Н. Карпова и главного конструктора П.О.Сухого «… отработать ВМГ и провести к 15 апреля 1941 г. испытание мотора 89 в воздухе на самолете Су-2…».
В период с 5 мая по 28 июня 1941 года летчик-испытатель А.П.Деев выполнил программу заводских испытаний на серийном самолете Су-2 М-89 (№13016).
После завершения этих испытаний самолет передали на завод №289 для установки на нем мотора М-89Б (с непосредственным впрыском), а затем на аэродроме ЛИИ НКАП начались заводские испытания. Они не были завершены из-за эвакуации завода №289. В начале 1942 года самолет №13016 переоборудовали в артиллерийский корректировщик и передали ВВС.
Уместно отметить, что в ноябре 1941 года на одном из серийных Су-2 смонтировали мотор М-89Ф и передали в НИИ ВВС для совместных государственных испытаний.
В начале июля 1941 года П.О. Сухой в письме на имя заместителя наркома П.В.Дементьева сообщил, что: «Самолет Су-2 М-89 на заводских испытаниях показал скорость у земли 415 км/ч и на высоте 6800 м -514 км/ч; соответственно скорости самолета Су-2 М-88 407 км/ч и 512 км/ч.
Ожидаемая скорость Су-2 М-89 на высоте равна 525 км/ч. Причины недобора скорости уточняются повторными полетами; кроме того, Комб. № 150 отправляет для самолета новый винт.
Но независимо от результатов уточнения заводских испытаний, я считаю необходимым доложить, что в настоящее время, по моему мнению, нецелесообразно нарушать цикл производства заводов №135 и 29 переходом на М-89, так как прирост скорости не оправдывается задержкой производства.
Учитывая сигналы от эскадрилий, работающих на фронте, необходимо увеличить выпуск М-88 для обеспечения своевременной смены моторов в частях, т.к. имеются указания на снижение мощности мотора после 40-часовой эксплуатации. Очевидно, М-89, как более форсированный, будет в этом отношении не лучше М-88. В тоже время есть основания ожидать, что М-82 будет в эксплуатации более надежен.
Учитывая изложенное, считаю, что в данный момент необходимо задержать переход серии самолетов Су-2 на моторы М-89 и решить вопрос после окончания испытаний Су-2 М-82».
Нарком А.И.Шахурин согласился с этими доводами и в августе 1941 года обратился к Председателю Государственного Комитета Обороны (ГКО) СССР И.В.Сталину за разрешением задержать внедрение в серию самолета Су-2 М-89.
В августе 1941 года заместитель наркома П.В.Воронин дал указание руководителям заводов №№135 и 289: «В связи с прекращением в третьем квартале с.г. выпуска моторов М-88, предлагаю для обеспечения серийного выпуска Су-2 на заводе № 135, до перехода на установку М-82, использовать имеющиеся на заводе 96 моторов М-89.
Срочно проведите необходимые мероприятия, обеспечивающие установку этих моторов на самолет».
Еще 13 мая 1941 года Наркомавиапром издал приказ об установке мотора М-82 на самолетах И-185, Як-1 (Як-3), Су-2, МиГ-3, ДИС-200 и «103». Срок выпуска самолета Су-2 М-82 на летные испытания - 1 июля 1941 года.
Конструкторские и производственные работы были выполнены в срок. Испытания самолета проводились в июле на аэродроме завода №289, а в августе-октябре, по специальному заданию зам. Наркома В.П.Кузнецова - в ЛИИ НКАП.
Из-за ненадежной работы и сложности регулировки карбюратора испытания затянулись. Только для подбора карбюратора было выполнено около 80 полетов. В процессе испытаний заменили три двигателя, шесть карбюраторов и ряд других агрегатов. Летные характеристики снимались с двумя типами винтов.
Опережая события, хотелось отметить, что этот самолет (Су-2 М-82) был эвакуирован в Казань, где использовался для снятия эскизов ВМГ, в дальнейшем примененной на самолете ТБ-7 (Пе-8).
В соответствии с приказом НКАП от 10 августа 1941 года для обеспечения выпуска самолетов Су-2 М-82 предписывалось:
«1. Главному конструктору завода №289 т. Сухому отработать и провести все летные испытания самолета Су-2 с мотором М-82 к 20 августа 1941 года и передать чертежи необходимых переделок по установке мотора М-82 на самолете Су-2 заводам № 135 и 207 к 12 августа 1941 г.
2. Директору завода №135 т. Кузину обеспечить выпуск пяти самолетов Су-2 с М-82 к 1 сентября 1941 г.
3. Директору завода №135 т. Кузину и директору завода №207 т. Горину приступить к подготовке серийного производства Су-2 с М-82, обеспечив серийный выпуск их с 10 сентября 1941 года…».
 |
 |
 |
 |
Мотор М-82 был принят на вооружение ВВС КА в конце сентября 1941 года.
А между тем серийное производство самолетов Су-2 М-88 продолжалось. Завод №135 успешно справлялся с поставленной задачей, практически ежемесячно перевыполняя план. Завод №207, получив в начале 1941 года от завода №31 задел в виде 33 почти готовых самолетов и 80 комплектов деталей к самолетам, до апреля 1941 года выполнял производственный план на 100%. Но с мая процент выполнения производственной программы стал постепенно сокращаться и к июлю достиг 39%. Такое положение с выполнением плана на заводе №207, по мнению начальника заказов и вооружения ГУ ВВС КА, сложилось «в результате отсутствия повседневного организационного и технического руководства со стороны дирекции завода…»
22 июня 1941 года, в день нападения фашистской Германии на Советский Союз, на фронтовых аэродромах имелось 213 самолетов Су-2. Из них: 75 - на Западном фронте, 11 4 - на Юго-Западном фронте и 24 - в 9 отдельной армии (ОдВО).

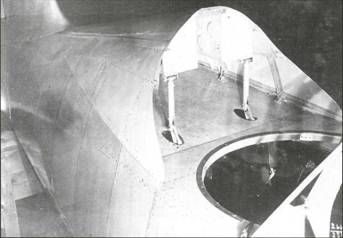

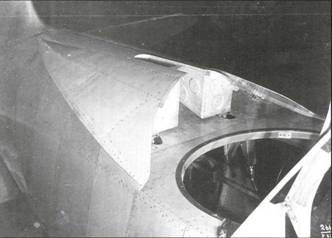

Опыт первых дней войны выявил необходимость дополнительной защиты штурмана. 11 августа 1941 года НКАП своим приказом обязал начальника ПГУ НКАП и директоров заводов №№135 и 207:
«…а с 15 августа 1941 года выпускать все самолеты Су-2 с бронезащитой штурмана, состоящей из листов цементированной стали толщиной 8,5 мм;
б) для сохранения центровки и полезной нагрузки самолета, выпускать с 15 августа 1941 года все самолеты без рации и радиополукомпасов…».
В июле и в сентябре 1941 года на научно-испытательном полигоне авиационного вооружения ВВС (НИП АВ ВВС КА) прошел испытания серийный самолет Су-2 (№070403), вооруженный десятью ракетными снарядами РС-132 и РС-82. По заключению НИП АВ ВВС КА ракетная установка под РС-82 с возможностью перехода на РС-132 на самолете Су-2, полигонные испытания выдержала.
 |
 |
В октябре 1941 года, начальник ЮГУ ВВС КА бригинженер Я.Л.Бибиков обращаясь к П.А.Воронину, просил: «…дать указание:
1. Главному конструктору завода №289 тов. Сухому передать заводу № 135 чертежи на ракетную установку под РС-82 с внесенными в них изменениями по результатам полигонных испытаний.
2. Директору завода №135 тов. Кузину с 1 ноября с. г. ввести ракетную установку под РС-82 в серию и выпускать все самолеты Су-2 оборудованные этими установками…»

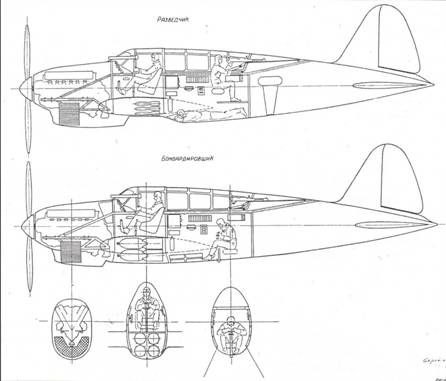

В целях выявления возможности применения самолета Су-2 в качестве разведчика-корректировщика артиллерийского огня, в период с 15 по 19 августа 1941 года на аэродроме НИИ ВВС КА были проведены испытания серийного самолета Су-2 М-88Б производства завода №207. В выводах по результатам испытаний отмечалось, что:
«1. Самолет Су-2, являясь ближним бомбардировщиком, несмотря на некоторые неудобства в наблюдении (передняя полусфера) может быть использован в артиллерийской авиации, для целей разведки противника, аэрофотосъемки и корректуры артогня.
2. Диапазон скоростей 220-450 км/ч и достаточное вооружение (6 пулеметов), позволяет на самолете Су-2 выполнять артиллерийские задачи, как из своего расположения, так и с залетом в расположение противника.
3. Для создания большего удобства в работе летнаба и возможностью монтажа на самолете аэрофотоаппаратуры (кроме АФА-13), необходимо внести изменения:
- установить оптический прицел ОПБ;
- разместить ракетницу с цветными ракетами и планшетный прибор для корректировки артогня ПУАОС.
Кроме того, заменить подвесное сидение летнаба на жесткое откидывающееся сидение с регулировкой по высоте.
Недостатки: правая сторона при длительной работе забрызгивается маслом …»
В сентябре по распоряжению П.А.Воронина завод №207 начал поставку в войска самолетов Су-2, оборудованных в варианте разведчика и корректировщика артиллерийского огня. До начала эвакуации завод №207 передал в части 18 машин.
В начале октября, в связи с приближением фронта к Москве, началась эвакуация столичных предприятий и учреждений. Завод №289 был эвакуирован в г. Молотов (Пермь) и объединен с эвакуированным заводом. №135, в состав которого входили эвакуированные заводы №№207, 450, 472, 480.
19 ноября 1941 года ГКО СССР принял постановление, согласно которому заводу №135 надлежало приступить к серийному выпуску бронированного штурмовика Ил-2 М-82 с 15 февраля 1942 года. Вместе с тем заводу №135 разрешалось изготовить некоторое количество самолетов Су-2, ограниченное имеющимся заделом. В результате завод изготовил в декабре 1941 года 15 самолетов Су-2, а в январе-феврале 1942 года - 40. Из них - 36 с мотором М-82, 2-е М-88, 2 - М-89.
Всего же за 1941 год завод № 135 выпустил 625 самолетов Су-2, при плане 1068; завод №207 - 89, при плане 115; завод №31 - 4 самолета.
По данным ГУ ВВС КА с 22 июня по 23 декабря 1941 года потери самолетов Су-2 составили 205 единиц. Из них: сбиты в воздушных боях - 50; сбиты зенитной артиллерией -14; уничтожены на аэродромах - 9;
не вернулись с боевого задания -103; небоевые потери - 29.
Постановлением ГКО СССР от 21 января 1942 года завод №135 был расформирован, а специалисты и оборудование распределены по заводам №№23, 30, 381.
По решению НКАП завод №289 начал восстанавливаться как самостоятельная хозяйственная единица.
25 февраля 1942 года на государственные испытания предъявили серийный самолет Су-2 М-82 №15116.
До 24 апреля летчик-испытатель НИИ ВВС КА капитан С.М.Коробов выполнил на самолете 35 полетов, из них 23 с лыжным шасси. Общий налет составил 22 часа 15 минут.
В выводах отчета по госиспытаниям отмечалось, что: «Установка на самолет Су-2 мотора М-82 с номинальной мощностью у земли 1400 л.с, взамен ранее стоявшего мотора М-88Б с номинальной мощностью у земли 950 л.с, значительно повысила летные данные самолета…»
Вместе с тем был выявлен ряд недостатков как по самолету, так и по силовой установке.
В марте-июне 1942 года самолеты Су-2 с моторами М-82 были подвергнуты испытаниям в боевых условиях. По оценке летного состава: «Самолет Су-2 М-82 по своим летным качествам значительно превосходит такой же самолет с М-88 как по скорости, маневренности, так и бомбовой нагрузке.
… Мотор М-82 обеднение смазкой его трущихся деталей выносит достаточно надежно. В случае повреждения маслосистемы, полет в течение 2-3 минут без давления не влечет за собой разрушение мотора…»

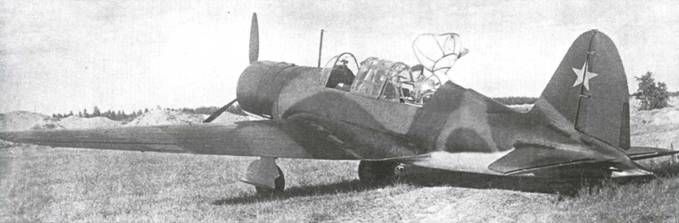

Серийный самолет Су-2 М-88 (М-82) представлял собой двухместный моноплан смешанной конструкции с низко расположенным крылом.
 |
Фюзеляж - деревянный монокок, выполненный без технологических разъемов, Силовой каркас состоял из 20 шпангоутов, четырех лонжеронов, стрингеров и обшивки, выклеенной из березового шпона. К переднему шпангоуту крепилась сварная рама ферменной конструкции, на которой размещался поршневой двигатель.
В средней части фюзеляжа располагалась кабина экипажа. Кабина летчика закрывалась сдвижным прозрачным фонарем, за которым крепился обтекатель турели штурмана с откидным козырьком. Под полом кабины летчика размещался бомбовый отсек. Люк в хвостовой части фюзеляжа предназначался для аварийного покидания самолета штурманом, а также для монтажа люковой стрелковой установки.
Свободнонесущее цельнометаллическое крыло состояло из центроплана и двух отъемных консолей.
Силовой каркас центроплана включал два лонжерона, шесть нервюр, две продольные стенки, стрингеры и обшивку. Каркас каждой консоли крыла состоял из двух лонжеронов, семнадцати нервюр, задней стенки, стрингеров, дополнительных балок в пулеметном отсеке и обшивки. Угол установки крыла 1°30'. Угол поперечного V крыла составлял бе.
Элероны имели дюралевый каркас с полотняной обшивкой. Для весовой компенсации в носке каждого элерона крепилась труба, залитая свинцом. Левый элерон имел триммер. Углы отклонения элеронов ±25°.
Посадочные щитки цельнометаллической конструкции имели четыре секции, две - на центроплане и две на отъемных консолях крыла. Уборка и выпуск щитков осуществлялась при помощи гидромеханической системы. Углы отклонения щитков: - 52°.
Хвостовое оперение включало киль с рулем поворота и стабилизатор с рулем высоты.
Съемный киль цельнодеревянной конструкции состоял из двух лонжеронов, стрингеров и нервюр, и фанерной обшивки. На заднем лонжероне киля на двух узлах подвешивался руль поворота, состоящий из профиля швеллерного сечения к которому приклепывалась обшивка, усиленная несколькими нервюрами. Углы отклонения руля поворота ±25е
Свободнонесущий цельнометаллический стабилизатор состоял из четырех стенок швеллерного сечения, прессованных профилей и уголков, разрезных нервюр и обшивки. К задней части стабилизатора на шести узлах подвешивались две.половины руля высоты. Обе половины соединялись трубой, проходившей через хвостовой обтекатель фюзеляжа. Каркас руля высоты состоял из трубы-лонжерона с нанизанными на него нервюрами. Носовая часть руля обшивалась дюралем, а остальная поверхность обтягивалась полотном. Углы отклонения руля высоты: ±25°.
Руль поворота и руль высоты имели триммеры.
Шасси - трехопорное с хвостовым колесом. Основные опоры с тормозными колесами 750x250 убирались в центроплан и закрывались створками. Хвостовое колесо 300x125 частично убиралось в фюзеляж.
Гидравлическая система, предназначенная для уборки и выпуска основных опор шасси и щитков (закрылков), включала в себя: два силовых цилиндра шасси; силовой цилиндр щитков; краны шасси и щитков; редукционный клапан (25-28кг/ см2); гидронасос с электроприводом; гидробак и манометры. Гидросмесь - 50% спирта и 50% глицерина. Аварийный выпуск основных опор выполнял штурман при помощи лебедки с тросовой передачей. Уборка и выпуск хвостовой опоры - с помощью тросовой передачи, связанной с правой основной опорой шасси.
Торможение основных колес обеспечивала пневмосистема самопуска, состоящая из: воздушного баллона самопуска; ручного компрессора самопуска; запорного крана; двух редукционных клапанов ПУ-ЗК (на педалях пилота); тормозных механизмов колес и манометров.
Управление самолетом двойное, смешанное. Руль высоты и элероны имели жесткую проводку, а руль поворота, хвостовое колесо и триммеры - тросовую.
 |
Силовая установка состояла из двухрядного звездообразного 14-цилиндрового поршневого двигателя воздушного охлаждения М-88, максимальной мощности 1100 л.с. и трехлопастного воздушного винта ВИШ-23. Регулировка температуры головок цилиндров осуществлялась створками «юбки» капота двигателя. Маслорадиатор помещался под передней частью фюзеляжа в специальном тоннеле с регулируемой заслонкой. Емкость маслобака 55,5л (50кг).
Топливо размещалось в трех баках. Емкость фюзеляжного - 405 л (300кг), крыльевых - по 175,5 л (130 кг).
Стрелковое вооружение включало три пулемета ШКАС калибра 7,62 мм, два из них неподвижно крепились в отъемных консолях крыла вне зоны вращения винта. Боезапас по 900 патронов на пулемет. Для защиты задней полусферы у штурмана на вращающейся экранированной турели МВ-5 устанавливался пулемет ШКАС с боезапасом 1500 патронов. Бомбы калибром 8-100 кг подвешивались на кассетных держателях в фюзеляжном бомбовом отсеке. Нормальная бомбовая нагрузка составляла 400 кг, а максимальная - 600 кг. Внутренняя подвеска не превышала 400 кг. На наружных бомбодержателях можно было подвешивать бомбы 100 и 250 кг.
Основным источником электроэнергии постоянного тока служил генератор ГС-1000, а аварийным -аккумулятор 1 2А30.
Радиооборудование - радиостанция РСБ-1 и самолетное переговорное устройство (СПУ-2).
Приборное и аэронавигационное оборудование - стандартный комплект, обеспечивающий полеты в простых и сложных метеоусловиях.
Фотооборудование - фотоаппарат АФА-13.
Полеты на большой высоте обеспечивал комплект кислородного оборудования.
Основные отличия самолета Су-2 М-82 от самолета Су-2 М-88:
- установлен двигатель М-82 (1700л.с);
- установлен винт ВИШ-21;
- установлена броня штурмана;
- установлены пулеметы: 4 крыльевых ШКАС, 1 турельный ШКАС и один люковый ШКАС;
- сняты: РСБ, РПК-2 и АФА-13.
Помимо серийных модификаций самолета Су-2 в ОКБ П.О.Сухого проектировались и строились модификации этой машины, по тем или иным причинам не доведенные до серийного производства.
5 мая 1938 года КО при СНК СССР утвердил план опытных и экспериментальных работ по самолетостроению на 1938-39 годы.
Один из пунктов этого плана предусматривал создание скоростного штурмовика-бомбардировщика (ШБ) с мотором М-88 или М-63 в трех экземплярах со сроками сдачи соответственно в июне, июле и августе.
Работа поручалась конструкторскому отделу П.О.Сухого. Машина проектировалась на основе построенного и прошедшего испытания самолета «Иванов» (СЗ).
До августа 1938 года шло проектирование самолета цельнометаллической конструкции. Однако решение НКОП об экономии металла заставило перейти на деревянную конструкцию фюзеляжа, а позднее и всего самолета.
К концу года был готов эскизный проект, завершилась постройка макета, на 60% выполнено рабочее проектирование.
Планировалось на первом экземпляре самолета установить мотор М-88, на втором - М-80, а на базе третьего П.О.Сухой предполагал спроектировать одноместный штурмовик с мотором М-80.
В конце 1938 года заказчик снял с плана 1939 года второй экземпляр самолета с М-80, а к середине 1939 года и третий экземпляр.
22 февраля 1 939 года комиссия утвердила макет самолета ШБ с М-88. К апрелю на заводе №156 были изготовлены 50% деталей фюзеляжа и 40% центроплана, но отсутствие на заводе древесных материалов тормозило производство крыла. Не следует также забывать, что на заводе №156 помимо коллектива П.О. Сухого размещались КБ: Н.Н.Поликарпова, И.Ф.Незваля, А.П. Голубкова, В.Н.Беляева, КБ винтовых аппаратов, торпедных катеров и лицензионных самолетов. Каждый коллектив имел свои проекты, реализация которых осуществлялась на опытном производстве завода №156. Все это сказывалось на темпах постройки самолета ШБ.
 |
 |
Очередным импульсом по ускорению работы над проектом ШБ М-88, получившим обозначение ББ-2, должен был послужить утвержденный правительством план опытного самолетостроения на 1939-40 годы. Но и он не ускорил темпов работы по, теперь уже единственному, экземпляру самолета. В этой ситуации НКАП вынужден был возбудить ходатайство перед Комитетом Обороны о переносе сроков передачи самолета на госиспытания с сентября на конец 1939 года. Но и к началу декабря 1939 года процент готовности самолета ББ-2 М-88 составил лишь 45%.
В апреле 1940 года самолет был собран и передан на аэродром для подготовки к заводским испытаниям.
25 мая 1940 года летчик-испытатель завода №156 капитан В.Т.Сахранов впервые поднял самолет ББ-2 М-88 в воздух.

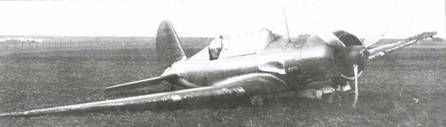

4 июня после выполнения полетного задания не выпустилось шасси. Испробовав все варианты выпуска (основной и аварийный) капитан В.Т.Сахранов произвел посадку на аэродром с полувыпущенными стойками. Самолет получил незначительные повреждения.
Аварийная комиссия сочла действия экипажа правильными, а причиной аварии, по ее мнению, стал недостаток конструктивной схемы шасси. С этим выводом комиссии не согласился заместитель главного конструктора Д.А.Ромейко-Гурко. По его версии невыпуск шасси произошел по причине слабого знания экипажем инструкции по эксплуатации шасси.
После ремонта испытания самолета продолжились.
16 июля 1940 года на рулении после посадки капитан В.Т.Сахранов, по невнимательности, вместо закрылков убрал шасси. Приказом Наркома А.И.Шахурина летчика-испытателя В.Т.Сахранова отстранили от дальнейшего проведения заводских летных испытаний, а к испытаниям подключили летчика-испытателя 8 отдела ЦАГИ А.И.Емельянова. После очередного ремонта заводские испытания были продолжены.
В начале октября 1940 года завод №156 по акту передал самолет ББ-2 М-88 заводу №289.
29 октября Павел Осипович доложил заместителю начальника 7ГУ НКАП С.Н.Шишкину, что: «Самолет ББ-2 М-88 окончил заводские испытания по программе, утвержденной 7-м Главным Управлением.
Ввиду расхождения максимальных скоростей по расчету с летными данными, считаю необходимым продолжить испытания для снятия поляры, опробования новых винтов и выхлопа.
Для проведения этих полетов выделен летчик завода №289 т. Фиксон Н.Д.».
11 ноября разрешение на дополнительные испытания было получено.
27 ноября 1940 года экипаж в составе летчика-испытателя Н.Д.Фиксона и наблюдателя - ведущего инженера 8 отдела ЦАГИ М.Д.Соколова совершил вынужденную посадку на летнем аэродроме Липицы, расположенном в десяти километрах восточнее Серпухова. Причиной посадки стал перегрев и выброс масла с одновременным падением его давления.
28 ноября комиссия 8 отдела ЦАГИ осмотрела самолет и мотор, и после опробования его на всех режимах дала разрешение на перелет самолета ББ-2 на аэродром Раменское.
Через час после взлета с места вынужденной посадки мотор М-88 стал давать перебои в работе, затем остановился. Экипаж совершил аварийную посадку на пашню вблизи аэродрома войсковой части СПБ-134 (район Подольска). При посадке летчик получил травму лица и был отправлен в больницу, а на самолете были сломаны опоры шасси, погнут винт, повреждены консоли крыла, всасывающий патрубок и туннель масляного радиатора.
Расследованием установлено, что остановка мотора произошла из-за полной выработки горючего из фюзеляжного бака, при остатке около 220 литров в крыльевых баках. Виновник аварии - Н.Д.Фиксон.
По всей видимости самолет не восстанавливался, а постановлением СНК СССР и ЦК ВКП(б) от 16 апреля 1941 года работы по нему были прекращены.

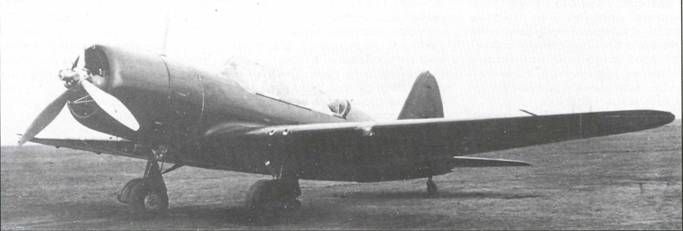

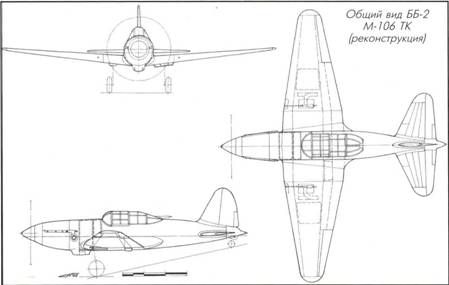

По конструкции самолет ББ-2 (ШБ) несколько отличался от серийного самолета Су-2 (ББ-1).
При проектировании ББ-2 ставилась задача получить конструкцию простую в серийном производстве, с минимальным применением алюминиевых сплавов, замененных сталью и древесиной.
Фюзеляж и киль изготавливались целиком из древесины.
В консольных частях крыла
Самолет ББ-2 отличался кинематикой уборки и выпуска основных опор шасси, убиравшихся назад в центроплан крыла с поворотом колес на 90е. Впоследствии аналогичная схема применялась на самолетах Су-1, Су-6 и в ряде других проектов.
4 марта 1940 года КО при СНК СССР постановлением «О модификации одномоторного ближнего бомбардировщика ББ-1 конструкции тов. Сухого» обязал НКАП и руководство завода №135:
 |
 |
«…a) Установить на одномоторный ближний бомбардировщик (ББ-1) мотор М-90 мощностью 1500 л.с. на высоте 6000 м. Летно-техничес-кие данные должны быть следующие:
б) Самолет построить в двух экземплярах и сдать на государственные испытания в следующие сроки: Первый экземпляр - к 1 сентября 1940 года
Второй экземпляр - к 15 сентября 1940 года…»

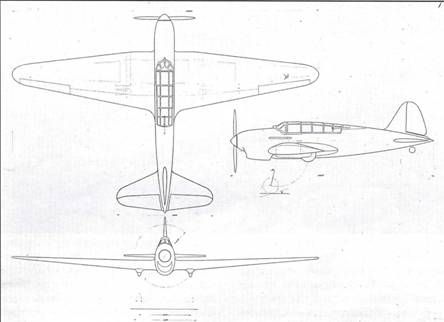

В процессе работы над проектом модификации ББ-1 М-90 он получил обозначение ББ-3 М-90 или «МН». К июню 1940 года был утвержден макет самолета, на 90% выполнены рабочие чертежи, а готовность в производстве агрегатов и деталей ориентировочно определялась в 50%. Основной задержкой в изготовлении чертежей и деталей явилось отсутствие мотора М-90.
Длительная доводка мотора М-90 вынудила руководство НКАП разрешить установку на втором экземпляре ББ-3 мотора М-81.
В начале ноября ББ-3 М-81 перевезли на заводской аэродром, а проектирование ББ-3 М-90 прекратили.
29 ноября 1940 года летчик-испытатель А.П.Деев поднял ББ-3 М-81 в воздух. На следующий день, при выполнении второго полета мотор вышел из строя. Самолет законсервировали, т.к. решением правительства М-81 сняли с производства.
По-видимому, Павел Осипович предвидел такую ситуацию, поэтому еще в начале октября 1940 года в КБ завершили разработку эскизного проекта самолета ББ-3 с мотором АМ-37. В пояснительной записке к проекту отмечалось, что:

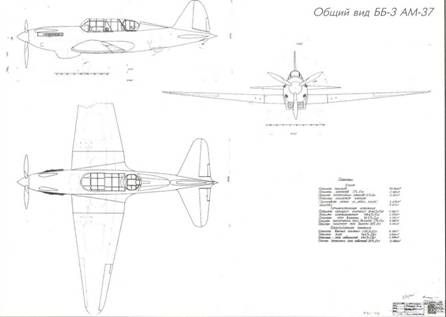

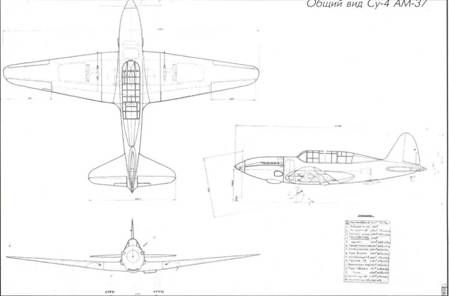

«Самолет ББ-3 является модификацией самолета ББ-1 М-81. Изменения касаются только винтомоторной группы и в небольшой части фюзеляжа. Капотирование мотора АМ-37 несколько улучшает обзор летчика сравнительно с мотором М-81…
Мотор АМ-37 требует применения помимо нормальных радиаторов для воды и масла также радиатора для охлаждения воздуха, поступающего в карбюратор. Предусмотрена установка водяного радиатора площадью 28 дм2, воздушного радиатора 12 дм2 и масляного - 9 дм2.
Из условий минимальных переделок самолета ББ-1 и невозможности размещения радиаторов в крыле, все радиаторы установлены под мотором в общем туннеле; Туннель имеет общий вход и выходы, отдельно регулируемые для каждого радиатора.
Такая установка мотора и радиаторов позволяет с минимальными переделками конструкции и приспособлений серийного завода выпускать самолет с любым из моторов АМ-37, М-81 и М-90 в зависимости от требований заказчика и возможностей промышленности. Единственными изменениями планера самолета при переходе с АМ-37 на воздушные моторы будет установка обтекателя в передней нижней части фюзеляжа и смещения киля в противоположную сторону, так как вращение винта мотора АМ-37 и М-81 и М-90 противоположны.
Емкость бензобаков 850 литров, что обеспечивает дальность полета в перегрузочном варианте 1200 км.
Нормальная заливка бензина -525 кг (710 л - прим. авт.), обеспечивает дальность 1000 км.
Фюзеляж серийного самолета ББ-1 изменяется в нижней передней части, куда заходит туннель радиаторов.
На крыло самолета устанавливаются автоматические предкрылки для улучшения поперечной управляемости.
Оборудование сохраняется по самолету ББ-1; добавляются РПК-2 и бронированная спинка стрелка для защиты от стрельбы сзади.
 |
Вооружение сохраняется по самолету ББ-1 с добавлением люковой установки.
В заключении по эскизному проекту, утвержденному П.В.Рычаговым 9 декабря 1940 года, отмечалось:
«… 1. Эскизный проект самолета ББ-3 АМ-37… - одобрить с добавлениями, указанными в настоящих выводах и рекомендовать постройку самолета по проекту, включив в план опытного самолетостроения на 1941 год.
2. В связи с отсутствием отработанного экземпляра мотора АМ-37, считать допустимым установку на первом экземпляре самолета мотора АМ-35…».
25 января 1941 года правительство утвердило план опытного самолетостроения на 1941 год. Постановление «Об одномоторном бомбардировщике Су-4» и приказ НКАП от 3 февраля 1941 года обязали: «…директора и главного конструктора завода №289 тов. Сухого П. О. спроектировать и построить одномоторный бомбардировщик Су-4: первый экземпляр с мотором 37 и второй экземпляр с мотором 90; оба экземпляра с деревянным фюзеляжем и деревянным крылом с металлическими лонжеронами.
Самолет Су-4 предъявить на государственные испытания: первый экземпляр с мотором 37 к 1 августа 1941 года и второй экземпляр с мотором 90 - к 1 сентября 1941 года, со следующими летно-тактическими данными:
Мотор 37 90
Максимальная скорость на высоте 6000 м, км/ч 550 560
Посадочная скорость, км/ч 120 120
Время подъема на высоту 5000 м, мин 9 8
Потолок, м 9500 9500
Дальность на 0,8 максимальной скорости, км 1000 1000
Стрелковое вооружение:
а) Самолет с мотором 37
2 пулемета ШКАС калибра 7,62 мм с запасом патрон по 750 штук на пулемет, с установкой пулеметов в крыльях;
1 пулемет Таубина калибра 12,7 мм на турели с ограниченным обстрелом, с запасом патрон 250 штук;
Люковая установка МВ-2 с 1 пулеметом ШКАС 7,62 мм с патронным ящиком на 450 штук патрон.
б) Самолет с мотором 90
2 пулемета Таубина калибра 12,7 в крыльях с запасом патрон по 250 штук на пулемет;
Турельная и люковая пулеметные установки - такие же, как на самолете с мотором 37.
Бомбовое вооружение:
4 бомбы по 100 кг внутри и, кроме того, в перегрузку на наружной подвеске 2 бомбы по 100 кг или две бомбы по 250 кг. …».
4 марта 1941 года Нарком А.И.Шахурин, в дополнение и развитие приказа от 3 февраля 1941 года, издал еще один приказ, который предписывал: «…Директору завода №135 тов. Карпову Ю.Н. и Главному конструктору самолета тов. Сухому П. О.:
а) Произвести сборку одного экземпляра опытного самолета Су-4 с мотором 37 и сдать на заводские испытания 1.VII - 1941 года.
б) Самолет Су-4, изготовленный под мотор М-81, передать к 1.IV -41 года заводу №289, без крыльев, винтомоторной установки, полностью оборудованный, укомплектованный и снаряженный для выпуска на заводские летные испытания с мотором М-90 к 15.VI - с.г.
…Директору и Главному конструктору завода №289 тов. Сухому П. О.:
а) Передать заводу № 135 чертежи планера Су-4 с М-37 (без крыльев) с полным оборудованием к 15.III - 41 г.
б) Изготовить и передать заводу №135 один комплект деревянных крыльев самолета Су-4 с М-37 к 1. VI - 41 г. …».
В середине марта 1941 года П.О.Сухой представил руководству НКАП докладную записку, в которой сообщал:
«Анализ данных мотора М-90, полученных в связи с установкой его на самолете Су-4 приводит меня к следующим выводам:
1. Перетяжеление мотора против первоначальных данных на 150-200 кг и смещение вперед центра тяжести, ухудшает летные данные самолета и вызывает большие затруднения в центровке, т.к. приходится укорачивать переднюю часть фюзеляжа и, как следствие, уменьшить объем находящегося в этом отсеке бензинового бака.
2. Большой удельный расход горючего, превышающий расходы всех наших моторов аналогичной мощности, требует соответственного увеличения объема бензобаков, что также приводит к перетяжелению и ухудшению данных самолета.
3. Высокая теплоотдача в масло при относительно малой прокачке влечет за собой резкое увеличение масляного радиатора.
На основании изложенного я принужден настаивать на улучшении данных мотора М-90 путем:
1) уменьшения веса мотора, по крайней мере, до 900-950 кг;
2) уменьшения расхода горючего до 300-320 г/л.с. ч на второй скорости нагнетателя;
3) увеличения прокачки масла до 32-36 кг/мин.
Считаю, что без этих улучшений мотор М-90 не найдет применения, так как уступает М-71 по всем основным данным.
 |
 |

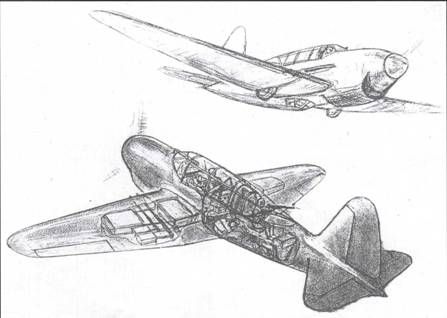

Компоновочная схема ББ М-71Ф
Прошу Ваших указаний заводу №29 о принятии срочных мер для улучшения мотора М-90».
Выполняя ведомственный приказ от 4 марта 1941 года, завод №289 изготовил крыло и комплект чертежей по самолету Су-4 АМ-37 и передал их заводу №135.
В июле 1941 года, по распоряжению НКАП, все работы по самолету были возложены на завод №289.
В октябре 1941 года недостроенные самолеты Су-4 М-90 и Су-4 АМ-37 эвакуировали в г. Молотов.
По распоряжению НКАП летом 1942 года полностью готовый самолет Су-4 М-90 передали эвакуированному в г. Омск заводу №29 для проведения летных испытаний М-90. По сводкам НИИ ВВС КА к 15 апреля 1943 года самолет выполнил 9 полетов с налетом 4 часа 30 минут.
По самолету Су-4 АМ-37 работы в эвакуации не проводились и в связи с прекращением серийного выпуска самолета Су-2, перед Наркомом было возбуждено ходатайство о снятии этого задания с плана завода.
Небезынтересно отметить, что процесс совершенствования ближнего бомбардировщика Су-2 не ограничился лишь вышеприведенными модификациями. Существовал и ряд нереализованных проектов.
Один из пунктов постановления правительства от 29 июля 1939 года по вопросу «О создании модифицированных и новых опытных бомбардировщиков, штурмовиков и разведчиков в 1939 году» предписывал П.О.Сухому «…Разработать эскизный проект одномоторного двухместного ближнего бомбардировщика как дальнейшее развитие ББ-1 и представить в НКО в июле 1939 года…».
Осенью 1939 года эскизный проект самолета ББ-2 с мотором М-106 ТК (1200 л.с.) был предъявлен в НИИ ВВС РККА.
Основные расчетные летно-технические данные самолета ББ-2 М-106 ТК:
В заключении НИИ ВВС РККА было отмечено:
«1. Представленный эскизный проект ББ-2 с мотором М-106 с ТК конструкции т. Сухого утвержден быть не может вследствие того, что самолет не удовлетворяет ТТТ в части:
а) обзора из кабины летчика и штурмана;
б) обстрела задней стрелковой точки;
в) общей компоновки самолета;
г) летных характеристик.
2. Предложить конструктору, переработать эскизный проект в соответствии с ТТТ, после чего представить в НИИ ВВС».
Известно, что в КБ данный проект не перерабатывался.

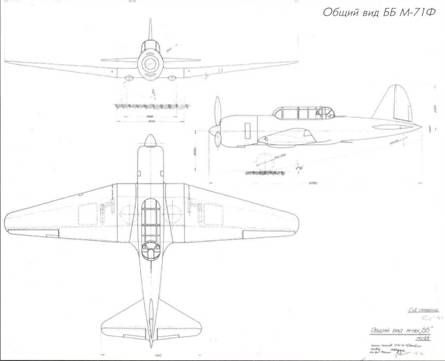

В декабре 1942 года специалисты конструкторского бюро П.О.Сухого завершили инициативную работу - эскизный проект самолета «ББ» с мотором М-71Ф (2200л.с.)
Основные расчетные данные самолета ББ М-71Ф:
Данный эскизный проект на рассмотрение в вышестоящие организации не передавался.
| © 2024 Библиотека RealLib.org (support [a t] reallib.org) |
