ОТЕЧЕСТВЕННЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ "ВОЗДУХ-ВОЗДУХ"

Ростислав АНГЕЛЬСКИЙ

(Продолжение. Начало» № 1-4. 8-11/2002 г.)

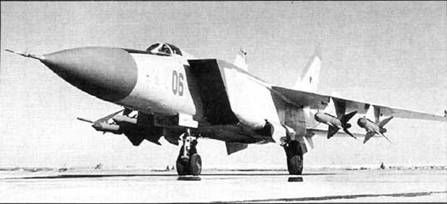

МиГ-25П с ракетами Р-40Т и Р-40Р


Ракета К-40 (Р-40. изделие 46)

В ряде случаев в истории нашей страны значительный скачок в развитии оборонной техники достигался в результате того, что в распоряжении отечественных инженеров и ученых оказывался выдающийся образец зарубежной техники. К истории создания К-13 можно добавить известные обстоятельства создания Ту-4 и баллистической ракеты Р-1. Однако иногда обстоятельства складывались таким образом, что ускоренная модернизация вооружения отечественной авиации инициировалась детальным ознакомлением вероятного противника с советской техникой. С сожалением отметим, что "супостат". как правило, не пытался копировать отечественные образцы, притом отнюдь не из-за слабости своей научной и промышленной базы.

Разработка ракеты К-40 началась с переходом от однодвигательных тяжелых истребителей семейства Е-150 с ракетами К-9 и К-8 к двухлвигатель- ному будущему МнГ-25 в вариантах перехватчика С-155 и разведчика E-155P, разработка которых была задана Постановлением от 5 февраля 1962 г. № 131-62. Правительственный документ определил также и срок представления разрабатываемых комплексов на совместные государственные испытания – конец 1964 г. Разработка ракетного вооружения перехватчика была поручена ОКБ-4 во главе с М.Р. Бисноватым. Полуактивная радиолокационная головка создавалась НИИ-648. тепловая – ЦКБ-589. автопилот – ОКБ-3, комбинированный радиооптический взрыватель (КРОВ) – НИИ-571. твердотопливный двигатель – КЬ-2 завода № 81.

Двукратное увеличение массы самолета-носителя обеспечивало возможность применения ракет, по массово- габаритным характеристикам близких к отрабатывавшимся в то время ракетам К-80 для Ту-128-80. На Е-155П предусматривалось применение PЛC "Смерч-А", создаваемой на базе установленного на Ту-128-80 радиолокатора "Смерч".

Однако условия применения ракет содержали принципиально новый элемент. Перехватчик – самолет С-155 – предназначался для относительно длительного. продолжительностью более десяти минут, полета со скоростью. ПОЧТИ втрое превышавшей звуковую. При этом элементы конструкции как носителя. так и размешенных на наружной подкрыльевой подвеске ракет нагревались до температур порядка 300°С. Помимо проблем, связанных с теплопрочностыо материалов, необходимо было решить задачи обеспечения работоспособности аппаратуры, а также избежать прогрева топливного заряда, так как сколько-нибудь стабильные внутрибал- листические параметры двигателя достигались только в относительно узком температурном диапазоне. Необходимо было обеспечить удовлетворительные динамические параметры в широком диапазоне скоростей и высот полета.

В результате разработка осуществлялась практически заново, без унификации с К-80. Уже в 1962 г. был выпущен аванпроект по ракете К-40 ("изделие 46"). в котором были представлены два варианта компоновок ракеты. Для дальнейшей разработки взамен нормальной схемы, реализованной в К-80, была принята схема "у гка". В сочетании с размещением двигателя в центральной части "изделия", данное компоновочное решение позволило сузить область динамических параметров ракеты как объекта управления. Большая площадь крыла обеспечивала вы сотность ракеты, а также способствовала снижению влияния синхронных ошибок. При этом основная часть приборного оснащения ракеты была сосредоточена впереди двигателя, а боевая часть и бортовой источник электропитания – в хвостовой. Впервые для боевой части КУ-46 было реализовано узконаправленное поле поражения. Для обеспечения точной выдачи команды на подрыв боевой части и высокой помехозащищенности впервые был применен комбинированный радиооптический взрыватель (КРОВ) "Аист-М".

В соответствии с принятой схемой двигатель ГІРД-134 был выполнен в двухсопловом исполнении. В двигателе впервые для отечественных ракет "воздух-воздух" было применено высокоэнергетическое смесевое металлосодержащее топливо. Для защиты от прогрева на титановый корпус двигателя нанесено наружное теплозащитное покрытие.

Задача поддержания приемлемого теплового режима в аппаратурных отсеках решалась применением специальной фреоновой системы охлаждения, запитываемой от баллона, размещенного на пусковом устройстве, а также нанесением ТЗП на внутренние поверхности корпусов отсеков. Мощные тепловые потоки потребовали применения ситалла в обтекателе "радийной" ГСН. Эти же факторы определили использование оптикокерамики в тепловой ГСН Т-40А1.

Ход разработки несколько замедлился из-за того, что принятая в начале работ кооперация разработчиков претерпела ряд вынужденных изменений. Во-первых, правительственным решением от 25 мая 1964 г. разработчик автопилота – ОКБ-3 было включено в "империю Челомея" – ОКБ-52. Как известно, Владимир Николаевич был большим мастером решительного объединения кадров сторонних организаций для решения поставленных перед ним задач. Разработку автопилота для ракеты К-40 перепоручили заводу № 118. Кроме того, вскоре также и создание радиолокационной ГСН передали от НИИ-648 разработчику РЛС "Смерч-А" – НИИ-131. В этом же институте коллектив конструкторов во главе с Е.Н. Геништой продолжил разработку ГСН для К-40. Так или иначе, в результате замены важнейших смежников разработка была отброшена на пару лет назад. В качестве подстраховки была рассмотрена возможность выхода системы С-155 на начало летных испытаний с вооружением на базе создававшейся для Ту-128 ракеты К-80. Были активизированы работы по летной отработке локатора "Смерч-А" и ракет К-80 на самолетах семейства Е- 152. Однако общий ход работ по другим элементам авиационно-ракетного комплекса также не обеспечивал выполнение ранее поставленных сроков.

В разработанной под руководством главного конструктора Е.Н. Геништы первой отечественной моноимпульсной полуактивной "радийной" головке ПАРГ-12 применили ряд новых технических решений. В частности, для формирования четырехлепестковой диаграммы направленности с углом отклонения равносигнального направления до 70 использована двухзеркальная антенна Кассегрена. В ГСН применен вычислитель на базе синусно-косинусного вращающегося трансформатора, дальномер с двумя интеграторами, оригинальные схемы генератора СВЧ и приемного устройства с логарифмической характеристикой, исключающего опасность "ослепления" при больших перепадах мощности помехи.

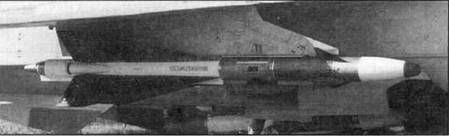

Ракеты Р-40 под крылом МиГ-25

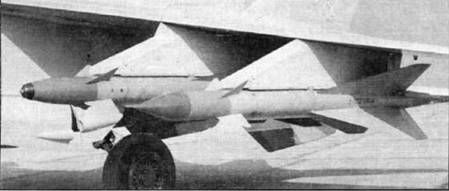

Ракета К-40ТД под крылом МиГ-31

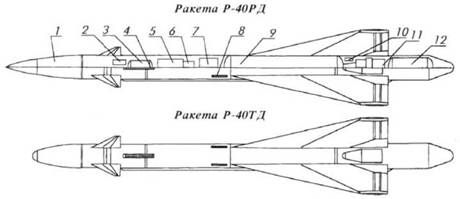

1. ГСН 2. Рулевой привод 3. Блок управления автопилота (АП) 4. Приемная антенна РВ 5. Оптический капал неконтактного взрывателя 6. Радиоканал неконтактного взрывателя 7. Блок чувствительных элементов АП 8. Передающая антенна РВ. Двигатель 10. Рулевой привод 11. Турбогенератор газогенератор 12. Боевая часть.


Предусмотрены специальные меры повышения помехозащищенности и в тепловой ГСН.

Отработка бортовой самолетной РЛС "Смерч-А" и ракетного вооружения проводилась с использованием летающей лаборатории – доработанного Ту- 104 N" 42736.

Первый полет будущего МиГ-25 в варианте разведчика состоялся 15 марта 1965 г, перехватчика – 26 октября гого же года. Полностью укомплектованный бортовой радиоэлектроникой третий прототип перехватчика начал летные испытаний 16 апреля 1967 г. Испытания вооружения проводились на полигоне ГКИ ВВС во Владимировке с августа 1968 г. по февраль 1970 г. Постановлением от 12 февраля 1971 г. комплекс был принят на вооружение иод наименованием МиГ-25-40. при этом РЛС получила обозначение РП-СА, а ракеты – Р-40.

Серийное производство ракет велось на киевском "Заводе им. Артема".

После демонстрации в начале семидесятых годов насыщенного новейшей военной техникой советского документального фильма, заимствованные из него кадры с довольно детальным изображением МиГ-25П с ракетным вооружением неоднократно воспроизводились в зарубежных изданиях, а ракеты Р-40 получили наименование АА-6 Acrid.


Ракета К-40Д (Р-40Д. изделие 46Д)

На протяжении последующих пяти лет комплекс МиГ-25-40 рассматривался как уникальная исключительно эффективная система ПВО страны. Однако 6 сентября 1976 г взлетевший с дальневосточного аэродрома летчик В. Беленко посадил свой МиГ-25П в японском аэропорту Хокодате. Скорее всего. наше поколение так и не узнает истинные причины случившегося. Однако удручающие последствия этого происшествия были очевидны с самого начала – радиоэлектронное оборудование самолета и его вооружение стали доступны для вероятного противника. 'Это открывало США и их союзникам прекрасные перспективы выработки эффективных средств противодействия. Руководство Партии и Правительства 4 ноября 1976 г. задали развернутую программу реализации соответствующих контрмер, предусматривающую, в частности, замену РЛС и вооружения МиГ-25П. С учетом острого дефицита времени, за основу новой РЛС самого быстрого истребителя мира была принята последняя серийная новинка отечественной техники – отработанный для МиГ-23М локатор семейства "Сапфир- 23" (РП-23). Важнейшее достоинство этой станции – способность обнаружения и отслеживания воздушных целей на фоне Земли – было достигнуто применением режима квазинепрерывного излучения. В силу этой особенности, а также с учетом использования несколько иного, в сравнении с РЛС "Смерч-А", диапазона длин волн излучения новая станция была принципиально несовместима с импульсными "радийными" ракетами Р-40. Задача доработки вооружения была решена простейшим образом – на ракетах установили новые ГСН РГС-25. созданные на базе РГС-24 ракет Р-24. предназначенных для на МиГ-23МЛ и МиГ-23П. Ракета Р-24 имела существенно меньший диаметр, что привело к сокращению длины на 0,165 м, характерному излому обводов передней части усовершенствованных ракет Р-40Р, получивших наименование Р-40РД. В принципе на Р-40РД имелась возможность увеличения диаметра антенны с соответствующим повышением точности пеленгации, но сужение диаграммы направленности затруднило бы захват цели, была доработана и тепловая модификация ракеты, получившая обозначение Р-40ТД и усовершенствованную головку самонаведения 35Т1, обеспечивающую атаку как в переднюю, так и в заднюю полусферу цели.

Новая РГС была создана в двухлетний срок, однако первые три пуска прошли неудачно. Не проходило переключения с эквивалента на антенну. Предыстории развертывания разработки подталкивала к предположениям о сознательном вредительстве. К счастью, недостатки быстро устранили, и вскоре авиационно-ракетный комплекс успешно завершил испытания и под наименованием МиГ-25-40Д был принят на вооружение Постановлением от 30 июня 1979 г. При этом РЛС получила обозначение РП-25. а ракета – Р-40Д. Вновь выпушенные самолеты именовались МиГ-25Г1Д. а доработанные в войсках строевые – МиГ-25ПДС.

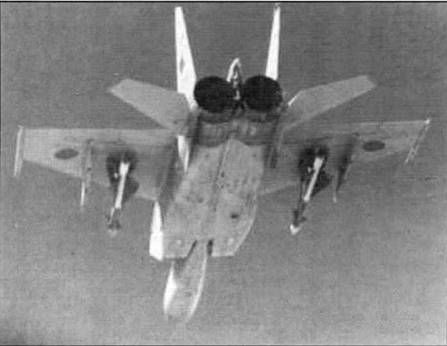

Р-40РД под крылом МиГ-25

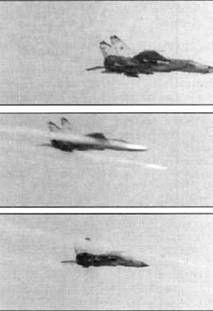

Пуск ракет Р-40 с МиГ-25


Р-40 под крылом ливийского МиГ-25П


Ракета К-40Д-1 (Р-40Д-1. изделие 40Д-1)

Создание ракеты Р-40Д завершило первый этап модернизации ракет типа К-40. Развитие техники, достигнутое за период, прошедший с начала шестидесятых годов, позволило применить и другие нововведения, помимо новых ГСН. По завершении соответствующих работ в 1983 г. на вооружение поступили ракеты Р-40Д-1. комплектуемые в частности, новым комбинированным радиооптическим взрывателем "Бекас" и несущие более мощную боевую часть.

Компоновочно ракета Р-40Д-1 состоит из пяти отсеков, стыкуемых фланцевыми соединениями. Впереди находится "радийная" или тепловая ГСН. За ней последовательно размешены блок рулевого привода аэродинамических рулей, аппаратура автопилота, блоки оптического и радиолокационного каналов комбинированного взрывателя и чувствительные элементы автопилота. На корпусе расположены антенны приемного, а за ними – передающего радиоканалов взрывателя. Позади двигателя размещены машины рулевого привода элеронов и блок электропитания с газогенератором и турбогенератором. В хвостовой части ракеты расположена осколочно-фугасная боевая часть. Радиус поражения составляет 13 м.

Ракета поставлялась в войска в основном собранной, за исключением отстыкованных крыльев. Ракеты подвешивались на пусковые устройства АПУ-84-46.

Как и на Р-24. в начале полета "радийного" варианта ракеты реализовался участок программного наведення, продолжительность которого достигала 30 % полетного времени, а затем осуществлялось самонаведение. Тепловая ГСН осуществляла захват цели до старта ракеты.

Ракеты семейства Р-40, созданные для перехватчиков типа МиГ-25П, по- видимому переживут свои носители, уже в основном снятые с вооружения российских ВВС-ПВО. Они используются также в составе вооружения более современных самолетов МиГ-31, так как разработанные специально под этот самолет ракеты Р-33 имеют только "радийное" исполнение. Поэтому, эти наиболее современные перехватчики в штатном варианте несут два типа ракет – на подкрыльевых пилонах ракеты семейства Р-40Т. а на подфюзеляжных – Р-33. Кроме того, ракеты семейства Р-40 состоят и на вооружении поставленных за рубеж МиГ-25П, которые, скорее всего, переживут своих российских собратьев.

Оценивая ракеты семейства Р-40 отметим, что ни одна зарубежная ракета не применялась в условиях столь больших скоростей и высот пуска. Немаловажным достижением можно считать и то, что переход на принципиально новый тип "радийной" ГСН при создании К-40Д удалось осуществить с минимальными доработками ракеты как летательного аппарата.

Наименование Р-40 Р-40

РД-1 ТД-1

Дальность пусков в ППС, км 60 50

Дальность пусков а ЗПС. км 18 18

Высота боевого применения, км от 0,05 до 30

Максимальная перегрузка цели 8

Масса ракеты, кг 471 471

Масса боевой части, кг 55

Длина ракеты, м 5,875 5.681

Диаметр ракеты, м 0,300

Размах крыла, м 1,45

Размах рулей, м 0,714

( Продолжение следует)
