"КОТЯРА" ФИРМЫ ГРУММАН

Всеволод КАТКОВ

Кошки, авиация и флот - что может быть у них общего? "Да ничего" - скажете Вы - "кошки не летают, да и плавать не очень любят (по крайней мере домашние)". Ошибаетесь! Могу подсказать - авиация флота США. Догадались? Правильно - это палубные истребители фирмы Грумман! Начиная с 1937 г., когда поднялся в воздух "Уайлдкэт", и заканчивая "Томкэтом", совершившим первый полет 21 октября 1970 г., ее палубники получали имена представителей семейства кошачьих - "Хеллкэт", "Биркэт", "Пантера", "Кугуар", "Ягуар", "Тайгер". И конечно же истребитель F7F "Тайгеркэт", о котором и будет рассказано в этой статье.

Появившись на свет в 1943 г., этот самолет не успел принять участие во Второй мировой войне, что позволило бы по достоинству оценить его. Первую победу "Тайгеркэт" одержал в небе Кореи, но выступал он там уже не в той роли, для которой был первоначально предназначен. Судьба его сложилась не слишком удачно, как и у многих других машин построенных в ту эпоху, когда авиация переходила с поршневых на реактивные двигатели. ТсХГнё менее, он неплохо зарекомендовал себя и вполне достоин своего места в истории авиации.

Вплоть до появления F7F все серийные истребители фирмы Грумман были одномоторными. Но, тем не менее, у "Тайгеркэта" был предшественник -экспериментальный истребитель XF5F "Скайрокет" - машина настолько необычная, что она заслуживает хотя бы краткого рассказа.

Фирма Грумман Эйркрафт Инжиниринг Компани была основана Лероем Грумманом в начале 30-х годов, в разгар Великой депрессии. Несмотря на паралич, охвативший американскую экономику, в декабре 1931 г. в воздух поднялся первенец фирмы - истребитель FF-1, а в 1935 г. на вооружение авиации флота приняли его дальнейшее развитие F2F. Именно с этого момента началось долгое и плодотворное сотрудничество Груммана и авиации ВМС США, которая продолжается и по сей день, правда, теперь уже под эгидой фирмы Нортроп-Грумман. А в те дни, несмотря на продолжающийся экономический кризис, и связанное с этим скудное финансирование, отдел исследований и разработки Бюро Аэронавтики (организация, отвечавшая за создание самолетов для нужд ВМФ) продолжала разрабатывать технические требования к новым перспективным машинам и, в том числе, к истребителям.

В сентябре 1935 г. Грумман и другие фирмы - производители авиационной техники получили от Бюро техническое задание SD-24D на разработку и постройку современного истребителя, разумеется, на конкурсной основе. Основным требованием к новой машине было получение очень высокой скороподъемности. Флотские стратега сочли неприемлемым тот факт, что F2F набирал высоту 6100 м за 12 минут. Они совершенно справедливо считали, что за это время дальние бомбардировщики противника могут нанести сокрушающий удар по военно-морским базам таким, как Перл-Харбор или Гонолулу и стоящим в них на якоре кораблям. Скороподъемность в данном случае являлась ключевым условием успешного перехвата, впрочем, как и мощное вооружение. Кроме того, несмотря на то, что от перехватчика не требовался большой радиус действия, он должен был быть способен базироваться на палубе авианосца, что приводило к необходимости усилить конструкцию планера, установить складывающееся крыло и тормозной крюк, а это вызывало увеличение веса машины. Уже в то время специалисты Бюро сделали вывод, что на самолет было бы желательно установить два мотора, так как даже появление новых более мощных моторов не могло решить проблему увеличения скороподъемности.

К этой идее вернулись через три года, когда в январе 1938 г. был объявлен конкурс по спецификации SD112-14 на двухмоторный палубный истребитель. В состязание включилось 13 фирм, в том числе Грумман, Брюстер, Северский и Локхид. В апреле 1938 г. Бюро Аэронавтики получило от Грумман проект самолета, имевшего внутрифирменное обозначение Модель G-34. После всестороннего рассмотрения флотскими специалистами он был одобрен и с фирмой заключили контракт от 8 июля на постройку и испытания одного прототипа, общей стоимостью 261 тыс. долл. В соответствии с принятой тогда системой, самолет, получил обозначение XF5F-1 и номер 1442.

К октябрю 1938 г. был готов для испытаний в аэродинамической трубе полноразмерный макет. Выполненный преимущественно из дерева с небольшой долей алюминия и стали, он выглядел весьма оригинально. Представьте себе короткий, "толстый" (впечатление усиливал высокий гаргрот) фюзеляж с двухкилевым хвостовым оперением, носовая часть которого не доставала до передней кромки крыла - словно какой то упитанный маленький барбос вцепился в кость, которая ему явно не по зубам.

Следует отметить, что макет сильно отличался от модели, представленной Бюро Аэронавтики, имевшей более развитую носовую часть и однокилевое оперение. В процессе проектирования Дик Хаттон, отвечавший за разработку нового самолета, внес значительные изменения в первоначальную концепцию. Он считал, что "рудиментарная" носовая часть позволит разместить двигатели ближе друг к другу, чем при обычной компоновке, что позволяло получить ряд преимуществ. Во-первых, облегчалось хранение самолета на авианосце, так как уменьшались его габариты в сложенном виде, во-вторых, упрощался полет при отказе одного из двигателей, из-за малого разворачивающего момента. Кроме того, вертикальные кили попадали в воздушный поток от винтов, что повышало их эффективность при меньшей по сравнению с однокилевым оперением площади.

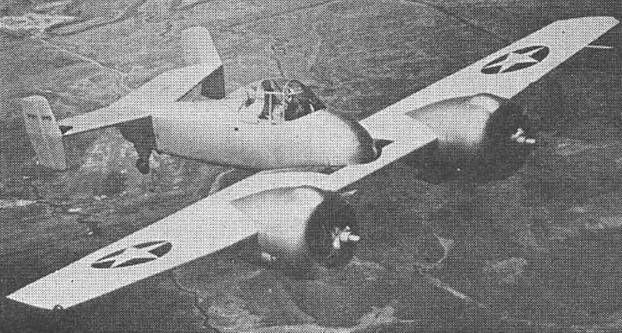

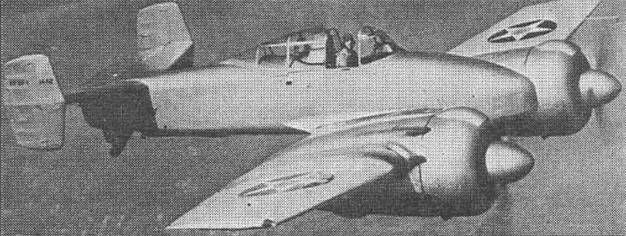

Грумман XF5F-1

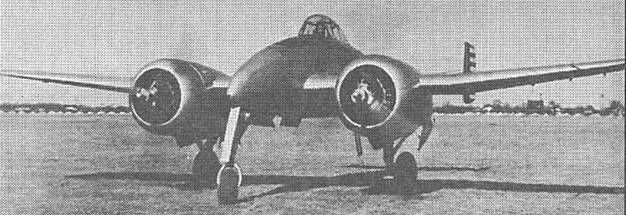

Грумман XF5F-1 после доработки

Еще одной проблемой, возникшей в ходе проектирования, стал выбор двигателя. Рассматривалось два варианта силовой установки: с моторами Пратт-Уитни R-1535 "Твин Уосп" и моторами Райт R-1820 "Циклон", причем оба из них имели как свои достоинства, так и недостатки. Двухрядный "Твин Уосп" уже был хорошо освоен фирмой, так как устанавливался на истребителях F2F и F3F, но его мощность составляла "всего" 825 л.с. "Циклон" был выполнен по однорядной схеме, имел большую лобовую площадь, но развивал мощность 1200 л.с, был более прост в обслуживании, упрощалась и конструкция моторной рамы и все это при практически равном с "Твин Уоспом" весе. Казалось бы, "Циклон" это все, что нужно. Но у фирмы возник ряд сомнений. Крупногабаритные двигатели, расположенные перед кабиной пилота могли существенно ограничить ему обзор, а большая мощность требовала использовать винты большего диаметра и, соответственно, большей массы, что могло сказаться на центровке самолета. Забегая вперед, следует отметить, что "Скай-рокет" в силу своей необычной схемы был весьма чувствителен к изменению центровки. Поэтому на рассмотрение военных были представлены оба варианта силовой установки. Как и следовало ожидать, выбор моряков пал на более мощный мотор фирмы Райт. Но сомнения у Грумман остались, что повлияло на внешний вид макета - на правом крыле был установлен "Твин Уосп", а на левом "Циклон".

22 октября 1938 г. макет перевезли в Хэмитон Роадс для испытаний в аэродинамической трубе NACA. Оказалось, что в носовой части возникает турбулентное течение воздуха, чего удалось избежать, сдвинув мотогондолы на 19 см вперед (опять бедным конструкторам Грумман пришлось пересчитывать центровку). В результате максимальная скорость увеличилась на 12 км/ч. Также испытания показали недостаточную управляемость самолета, поэтому пришлось увеличить площадь, как горизонтального, так и вертикального оперения.

В конце 1938 г. флот "озадачил" разработчиков, потребовав оснастить истребитель 40 противосамолетными бомбами. Правда, несколько позже их число сократили до 20. По замыслу флотских стратегов, машина должна была быстро занимать позицию выше противника, а затем атаковать его не только пушечно-пулеметным огнем, но и бомбами (при этом декларировалось, что Бюро не должно рассматривать проекты самолетов, не способных нести менее 4-х таких бомб). К счастью, эйфория, связанная с новым видом боеприпасов вскоре прошла, а на "Скайроке-те" осталось лишь по пять контейнеров с двумя 2,3-кг бомбами под каждым крылом.

Офицеры флота осмотрели макет нового истребителя уже оснащенный складывающимся крылом 23 февраля 1939 г. Они отметили удачное расположение вооружения, продуманную компоновку кабины и удобство управления двигателями. Недовольство заказчика вызвали неважный обзор из кабины (в задней полусфере он практически отсутствовал) и складывающееся вручную крыло. Кроме того, потребовали облагородить форму мотогондол (удлинить их) и поставить коки на винты.

В феврале же было принято решение о составе вооружения: два пулемета калибра 12,7 мм и два - 7,62 мм. При этом указывалось, что в дальнейшем на самолет необходимо установить две 23 мм пушки датской фирмы Мадсен, но Грумман отложила проведение конструкторских работ до получения натурных образцов. Все работы с полноразмерным макетом были завершены и 17 мая 1939 г. и руководитель Бюро Аэронавтики издал приказ о его консервации. В таком состоянии макет находился в NACA вплоть до декабря 1941 г., когда он был разобран.

К концу 1939 г. стало очевидно, что вооружить "Скайрокет" пушками не удастся, так как Дания попала в зону боевых действий. Поэтому флот вычеркнул этот пункт из технического задания. Тем временем фирма приступила к постройке прототипа, одновременно "торгуясь" с Бюро Аэронавтики. Дело в том, что на самолет было установлено дополнительное оборудование, не предусмотренное первоначальной спецификацией, общий вес которого составлял 340 кг. Сюда входило модернизированной крепление двигателей, позволявшее в дальнейшем установить более мощную силовую установку и радиооборудование. Помимо этого, усилили конструкцию хвостовой части фюзеляжа, одновременно отказавшись от гаргрота, что позволило установить каплевидный фонарь, обеспечивающий хороший задний обзор. Чтобы сохранить прежнюю нагрузку на крыло (а от этого зависели взлетно-посадочные характеристики, столь важные для палубного самолета), его площадь увеличили на 1,5 м2, а размах довели до 12,8 м. По расчетам конструкторов это позволяло увеличить дальность полета и уменьшить скорость сваливания до 126 км/ч. Но по условиям контракта, разработчик должен был платить неустойку за превышение веса, оговоренного в техническом задании. Фирме грозил крупный штраф, так как военные бюрократы, впрочем как и любые другие, предпочитали слепо следовать "духу и букве" договора, нежели по достоинству оценить реальное положение вещей. В марте 1940 г. Грумман отправила в Бюро документ, в котором просила "простить" ей лишние 317 кг веса, упирая на то, что "… в результате двадцатимесячной разработки

XF5F-1 стал более совершенным аэропланом, чем оговаривалось в первоначальном контракте". Моряки подумали и простили фирме … 88 кг, упирая на то, что превышение свыше 90 кг (200 фунтов) может быть допущено лишь с разрешения высшего руководства флота.

Пока продолжалась эта дискуссия, постройка прототипа шла своим чередом и в конце марта 1940 г. он был готов к летным испытаниям. Машину полностью окрасили в серебристый цвет, за исключением лишь верхней поверхности крыла, его передней кромки и за-концовок, покрытых блестящей желтой краской (Navy Yellow). Такая схема сохранялась вплоть до 1941 г., когда ее сменил стандартный для самолетов ВМС серый двухтонный камуфляж.

"Скайрокет" впервые поднялся в воздух 1 апреля 1940 г., пилотируемый Р.А.Джиллом. Проведение программы испытаний поручили уже Бобу Холлу, в дальнейшем ставшему вице-президентом фирмы, а заканчивал ее летчик-испытатель Конни Конверс. В первых же полетах обнаружился перегрев двигателей, но испытания продолжались, с параллельным устранением выявленных недостатков. За полтора месяца машина выполнила 25 полетов, средней продолжительностью по 3/4 часа, а тем временем доработали систему охлаждения масла. В январе 1941 г. Конверс начал испытания, целью которых являлось определение максимальной скорости при пикировании. 31 января была достигнута скорость 783,5 км/ч, а в феврале - 812,5 км/ч.

Сам Конверс оценивал летные характеристики истребителя как хорошие: "…Двухдвигательная схема с противоположным вращением винтов полностью исключала возможность разворота самолета на взлете… Полет на одном двигателе не вызывал трудностей, несмотря на увеличение нагрузок на руль направления. Самолет легко выходил из штопора, правда, для управления рулем высоты приходилось прилагать необычно большие усилия. Все фигуры высшего пилотажа выполнялись легко и, конечно, обзор вперед был просто великолепным". Разумеется, встречались и некоторые проблемы, типа разрушения приемника воздушного давления при пикировании или остановки на несколько секунд одного из моторов при выполнении петли. Конечно, к мнению "фирменного" летчика надо относиться с осторожностью, поскольку объективность-объективностью, а честь фирмы превыше всего.

В январе 1941 г. Бюро Аэронавтики внесло изменения в программу испытаний XF5F-1, исключив из нее перевернутый штопор, число витков обычного штопора сократили с десяти до двух, ограничили скорость пикирования и тому подобное, чтобы высвободить время для модификации истребителя. Программа заводских испытаний завершилась 24 февраля 1941 г., после чего самолет перевезли на базу ВМФ Анакос-та, для проведения финальной части предварительных испытаний. Основную их часть провел Конни Конверс, а затем к работе подключились военные летчики.

В ходе испытаний в конструкцию самолета вносились изменения, большей частью по требованию Бюро Аэронавтики. Так, в июне 1940 г. последнее потребовало усилить вооружение и вместо двух 12,7 мм и двух 7,62 мм пулеметов с боекомплектом по 200 и 500 выстрелов на ствол соответственно, установить четыре 12,7 мм с боезапасом по 400 выстрелов. Грумман быстро откликнулась на это пожелание, (это обошлось военным всего в 5530 долл.) и разработала новую удлиненную носовую часть. По результатам исследований, проведенных в Нью-Йоркском университете, установили фонарь кабины уменьшенной высоты, а задние обтекатели мотогондол удлинили так, что теперь они выступали за заднюю кромку крыла. Все выше перечисленные нововведения, а также установка зализов между крылом и фюзеляжем позволили увеличить максимальную скорость на 25-30 км/ч. Испытания показали правильность выбранных решений, но длин-ная носовая часть нарушила аэродинамику передней кромки крыла, что привело к увеличению скорости сваливания на 10 км/ч, а само сваливание стало наступать практически внезапно, без предупреждающей тряски, что делало опасным пилотирование самолета на малых скоростях.

За время своего развития "Скайрокет" прошел три основных модификации. В первой из них он имел укороченную носовую часть и мотогондолу, удлиненные обтекатели шасси, боковые распорки фонаря кабины и обычную систему выхлопа. Во втором варианте появились створки ниши шасси, открывающиеся вперед по полету, вместо открывающихся вбок, в системе выхлопа установили реактивные патрубки, а руль направления получил компенсацию. В третьей и последней модификации самолет "обзавелся" удлиненным носом и мотогондолами, зализами между задней кромкой крыла и фюзеляжем и коками винтов. Оборудование кабины было перекомпоновано, удалили боковые распорки фонаря кабины и улучшили балансировку руля направления. В таком виде самолет поднялся в воздух приблизительно в ноябре 1942 г., когда фирма уже отказалась от его дальнейшей разработки.

Отвергнутый флотом в 1938 г. истребитель F4F "Уайлдкэт" был значительно доработан и принят на вооружение не только в США, но и в Великобритании, Греции и Франции, так что к ноябрю 1940 г. сборочные линии фирмы были полностью загружены. В таких условиях тратить драгоценное (в смысле стоимости) время на бесконечную доработку по требованиям военных единственного прототипа представлялось не целесообразным и 7 января 1941 г. Грумман предложила флоту принять XF5F-1 на вооружение "как есть", но в этом было отказано. В дальнейшем интерес к самолету со стороны фирмы продолжал все более и более убывать и 31 марта 1942 г. Бюро Аэронавтики получило предложение о расторжении контракта, что и было сделано 4 сентября 1942г.

Тем не менее испытания продолжались, но самолет с завидной регулярностью преследовали различные поломки и аварии. Так, 3 февраля 1942 г., во время посадки с выпущенным тормозным крюком, самолет скапотировал. Были серьезно повреждены законцовка правого крыла и правый элерон, хвостовое оперение и фюзеляж. На ремонт потребовалось 5000 долл. и четыре недели. Аналогичный инцидент произошел 18 мая того же года, правда с более легкими последствиями. Но по иронии судьбы, "Скайрокет" оказался одним из самых долгоживущих прототипов в тогдашней истории американской военной авиации. Последний полет он совершил 11 декабря 1944 г., когда из-за отказа системы выпуска шасси летчику пришлось совершить аварийную посадку "на брюхо", после чего самолет решили не восстанавливать. К этому времени машина совершила 211 полетов, налетав в общей сложности 155,7 ч. Но и на этом ее история не закончилась. С февраля 1945 г. разбитый планер использовался для тренировок наземного персонала по эвакуации летчиков из потерпевших аварию самолетов.

В ходе испытаний XF5F-1 военные выявили ряд недостатков, которые бы сильно затруднили эксплуатацию самолета: недостаточную продольную устойчивость при форсированном наборе высоты, плохую вентиляцию кабины, низкую эффективность тормозов, высокие нагрузки на систему управления, затрудненный доступ к вооружению при его обслуживании и тому подобное. Но, несмотря на все это, самолет позволил получить и фирме и морякам бесценный опыт разработки и эксплуатации двухмоторных истребителей, что открыло дорогу к созданию более совершенных машин такого же класса. Сам факт выдачи задания на двухмоторный истребитель-моноплан можно назвать революционным, поскольку это происходило в то время, когда на палубах авианосцев еще господствовали одномоторные истребители-бипланы, а монопланы только проходили испытания.

Практически параллельно с созданием "Скайрокета" Грумман разрабатывала на его базе истребитель-перехватчик для ВВС, получивший обозначение ХР-50 (Модель G-46). Заказ на постройку нового самолета ВВС выдали 25 ноября 1935 г. Хотя ХР-50 внешне и напоминал XF5F-1, в первоначальную компоновку внесли ряд существенных изменений. В отличие от своего палубного собрата, он был сред-непланом с носовой частью нормальной длины. Силовая установка осталась прежней, а вооружение изменили - теперь оно должно было состоять из двух 20-мм пушек и двух 12,7-мм пулеметов с боезапасом по 60 и 500 выстрелов на ствол соответственно. Кроме того, под крылом самолет мог нести две 450-кг бомбы. К числу новинок относились трехстоечное шасси и протектирован-ные топливные баки. Пилот был защищен листами брони.

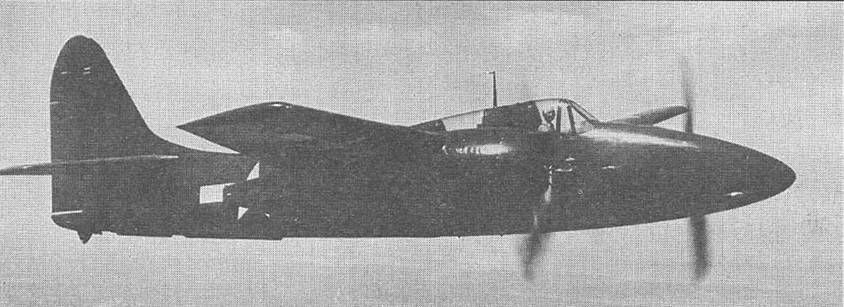

Грумман ХР-50

Первый полет нового истребителя состоялся 1 февраля 1941 г., а во время 15-го испытательного полета, проводившегося летчиком-испытателем фирмы Бобом Холлом, произошла авария. По неизвестной причине разрушился нагнетатель одного из моторов, и разлетевшиеся во все стороны лопатки компрессора перебили трубопровод гидравлической системы. Одновременно (вот он "закон мировой подлости"), перебита тяга, позволявшая летчику выпустить шасси вручную. Холл продолжал кружить над аэродромом, обсуждая с "землей" сложившуюся ситуацию. В конце концов ему удалось выпустить основные стойки шасси, но носовая оставалась в убранном положении. Понятно, что в таком виде посадить самолет значило подвергнуть опасности жизнь испытателя и он получил приказ покинуть аварийную машину, что и проделал предварительно отогнав ее на безопасное расстояние от населенной местности. Парашют сработал нормально и уже через полтора десятка минут невредимого Холла подобрали спасатели.

Конечно, потеря прототипа не была приятным "подарком" для фирмы, но к этому времени Грумман уже разработала проект нового, более современного истребителя, взяв все лучшее от XF5F и ХР-50. Проект Модель G-51 был готов в мае 1941 г., а пять дней спустя после катастрофы ХР-50 ВВС заказали фирме два прототипа машины, получившей обозначение ХР-65. Параллельно Грумман должна была вести разработку палубного варианта этого самолета, но об этом чуть ниже. Через некоторое время, учитывая высокую загруженность фирмы заказами флота, у которого Грумман, можно сказать, была "придворным поставщиком", ВВС отдали предпочтение истребителю ХР-38 фирмы Локхид и 16 января 1942 г. контракт на постройку ХР-65 был расторгнут.

Первые прикидки нового палубного истребителя, идентичного ХР-65 были сделаны в 1940 г., а в декабре того же года фирма получила неофициальное предложение спроектировать для флота новый самолет. Команду разработчиков снова возглавил Дин Хаттон, ему помогал уже упоминавшийся выше Боб Холл, который был не только хорошим летчиком-испытателем, но и талантливым конструктором. Несколько позднее, в 1941 г., к разработке подключился еще один хороший конструктор - Гордон Израэль, подобно Холлу совмещавший конструкторскую работу с пилотированием самолетов.

Проект Модель G-51, ставший базой для создания и сухопутного и морского истребителя, как уже говорилось, сочетал в себе лучшие качества "Скайроке-та" и ХР-50, но значительно превосходил их по размерам, а следовательно и по весу. Если для ВВС это не имело существенного значения, то флоту еще требовалось доказать необходимость принятия на вооружение такой машины. Основные аргументы разработчиков были следующие:

во-первых, выбранная схема позволяла существенно улучшить летные характеристики машины, такие как скорость, скороподъемность и дальность полета (последнее было особенно важно, так как Тихоокеанский ТВД с его огромными расстояниями и отсутствием аэродромов, всегда рассматривался как основной для действий флота); во-вторых, увеличившиеся вес и размеры позволяли разместить на самолете необычайно мощное для палубного истребителя вооружение; в-третьих, двухмоторная схема обеспечивала более высокую надежность и безопасность. Еще одним соображением, которое конструкторы имели ввиду создавая машину, было ожидаемое появление новых авианосцев класса "Мидуэй", водоизмещением 45000 т. Аргументы приведенные фирмой оказались убедительными и 30 июня 1941 г. был заключен контракт с ВМС. Он предусматривал постройку двух прототипов с обозначением XF7F-1 (серийные номера 03549-50), первый из которых должен был быть поставлен через 480 дней после заключения соглашения, а второй еще 30 дней спустя. Общая стоимость программы, включавшая конструкторские работы и постройку опытных самолетов, оценивалась в 1077 тыс. долл. (сюда не входила стоимость моторов и винтов, так как они поставлялись заказчиком).

Первоначальный проект предусматривал создание одноместного среднепла-на с силовой установкой из двух моторов Райт XR-2600, мощностью по 1800 л.с., вращавших в противоположных направлениях винты изменяемого шага Куртисс-Электрик. Также были предусмотрены трехстоечное шасси, протек-тированные топливные баки и бронирование кабины пилота. Механизм складывания крыла должен был иметь гидравлический привод. Вооружение должно было состоять из четырех 12,7-мм пулеметов в корневой части крыла и двух пулеметов такого же калибра в носовой части фюзеляжа с боезапасом по 400 выстрелов на ствол. В спецификации также оговаривалась максимальная скорость 700 км/ч, потолок 10670 м, дальность полета 1600 км и максимальный взлетный вес 7560 кг.

Продувки моделей нового истребителя в Нью-йоркском университете заставили конструкторов несколько пересмотреть выбранную компоновку - из среднеплана самолет превратился в вы-сокоплан, а оси мотогондол опустили ниже крыла. Почти до середины 1943 г., Грумман обсуждала с ВМС вопрос о замене моторов Райт на более мощные двигатели Пратт-Уитни R-2800-22 "Дабл Уосп", которые к тому же имели меньшую лобовую площадь. В итоге вопрос был решен положительно, но затянувшиеся переговоры привели к задержкам в программе и первый XF7F поступил на испытания лишь в конце октября 1943 г.

Это был свободнонесущий высоко-план цельнометаллической конструкции с полумонококовым фюзеляжем и двух-лонжеронным складывающимся крылом. Силовая установка состояла из двух 18-цилиндровых двухрядных моторов воздушного охлаждения Пратт-Уитни R-2800-22W взлетной мощностью по 2100 л.с, приводивших во вращение винты изменяемого шага Гамильтон Стандарт Супер Гидроматик. От первоначально требовавшихся ВМС винтов противоположного вращения отказались, так как реактивный момент на столь тяжелом (около 10 т) самолете сказывался незначительно, а работа бортмехаников и обеспечение комплектующими упрощались. Крыло имело в корне профиль NACA 23015, а на конце - 23012. Складывание осуществлялось с помощью гидравлики. Также гидравлический привод имели шасси, закрылки, тормозной крюк, система перезарядки оружия. Рули направления, высоты и элероны оснащались регулируемыми в полете тримерами и имели матерчатую обшивку. Передняя стойка шасси убиралась в носовую часть фюзеляжа, а основные в мотогондолы. Вооружение было значительно усилено по сравнению с проектным, в носовой части теперь располагалось четыре (по два с каждой стороны) 12,7-мм пулемета Кольт-Браунинг с боезапасом по 400 патронов, а в корне крыла установили четыре 20-мм пушки с боекомплектом по 200 выстрелов на ствол. Высокорасположенная кабина пилота обеспечивала ему хороший обзор и была закрыта трехсскци-онным фонарем из бронестекла. Топливо общим объемом 1590 л размещалось в трех протектированных баках в фюзеляже, а, кроме того, под крылом могли подвешиваться два сбрасываемых бака по 568 л.

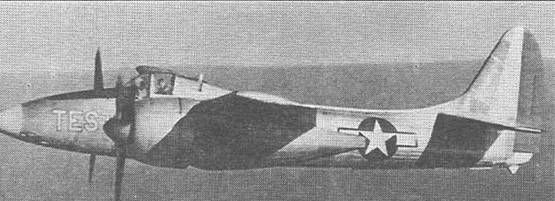

Опытный XF7F-1

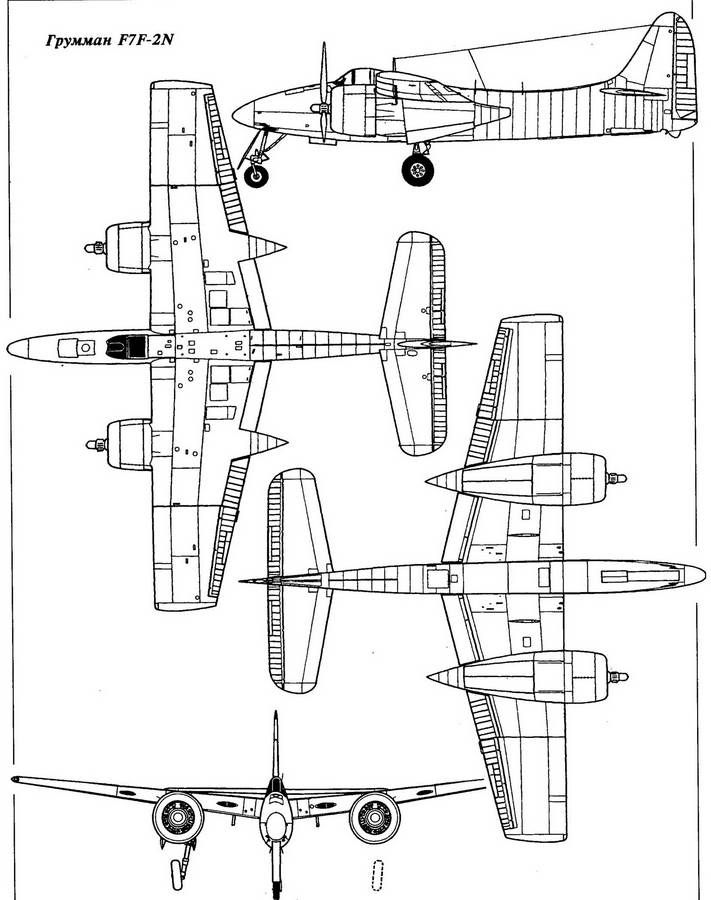

Грумман F7F-2N

Испытания новой машины проводил Боб Холл. После завершения необходимых наземных проверок он приступил к пробежкам по взлетной полосе. Во время одной из них, 2 ноября, по достижении скорости превышавшей взлетную, Холл обнаружил, что самолет оторвался от земли. Ему пришлось убрать газ и приземлиться. Так состоялось первое воздушное крещение XF7F, продолжавшееся 15 секунд. На следующий день, 3 ноября, состоялся первый официальный полет и после 20 минут пребывания в воздухе истребитель благополучно приземлился. Дальнейшие летные испытания, в которых участвовали как летчики фирмы, так и ВМС выявили ряд серьезных проблем. Еще во время исследований модели самолета в исследовательском центре NACA были высказаны предположения о своеобразных характеристиках штопора машины. Это подтвердил летчик-испытатель Корки Мейер - из обычного штопора прототип быстро перешел в плоский. Проблемы возникли и при посадке на палубу, имитировавшейся на наземном аэродроме. Оказалось, что неудачная конструкция Y-образного тормозного крюка приводила к возникновению нагрузок сильно превышавших расчетные на хвостовую часть фюзеляжа при посадке (особенно, если зацепление происходило не по центру тормозного троса), что в свою очередь вело к деформации обшивки и поломкам самого крюка. Устойчивость самолета при полете на одном моторе была признана недостаточной, выявили неудачную конструкцию гидроусилителей руля направления. Дальнейшие испытания прототипов, а второй из них впервые поднялся в воздух 2 марта 1944 г., выявили еще одну проблему, с которой фирма уже сталкивалась при испытаниях "Скайрокета" - сильный перегрев моторов.

Поскольку флот остро нуждался в новом палубном истребителе, заказ на первую партию из 500 самолетов с обозначением F7F-1 "Тайгеркэт" (камышовый кот) был выдан фирме еще до завершения испытаний прототипов. Обнаруженные недостатки вкупе с большой взлетной массой делали невозможной эксплуатацию самолета с палуб авианосцев и ставили под вопрос его дальнейшую судьбу. Но интерес к самолету проявил Корпус морской пехоты США (КМП), которому требовалась машина для непосредственной поддержки наземных войск с большой дальностью полета. "Тайгеркэт" с его мощным пушечно-пулеметным вооружением и способностью нести до 2087 кг бомб и ракет на внешней подвеске как нельзя более удовлетворял этим требованиям. Поэтому руководство ВМС приняло решение оснастить F7F базирующиеся на суше эскадрильи КМП, а высвободившиеся в ходе перевооружения истребители "Корсар" перебросить на авианосцы.

Судьба прототипов сложилась по разному - первый из них потерпел аварию 1 мая 1944 г., а 31 августа его списали. Второму прототипу повезло значительно больше. По завершению летных испытаний его перегнали в Морффит Филд в Калифорнии, где в принадлежавшей NACA лаборатории Эймс, подвергли продувкам в натурной аэродинамической трубе. Эта труба была только недавно построена и XF7F был вторым самолетом прошедшим в ней испытания. Разумеется, продувки натурной машины позволяли получить гораздо более точные результаты, чем при экспериментах с моделями. В случае "Тай-геркэта" удалось избавиться от перегрева моторов, отказавшись от массивных коков винтов и, кроме того, внести ряд мелких изменений в конструкцию. После завершения программы экспериментов в феврале 1945 г. опытный самолет вернули в испытательный центр флота, где после проведения доработки он снова приступил к полетам. В их ходе проверялось поведение машины с различными грузами на внешней подвеске, в число которых входили различные комбинации подвесных топливных баков, авиационные торпеды Мк.13 и тому подобное. Списали второй прототип 30 ноября 1946 г.

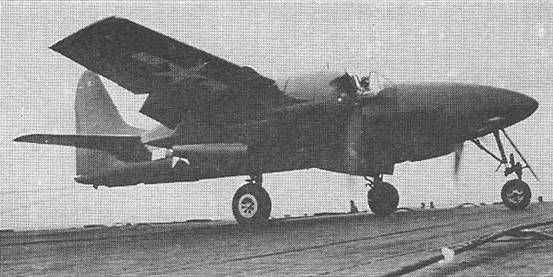

Первый серийный F7F-1 (№ 80259) был передан экспериментальному подразделению авиации ВМС в Филадельфии для проведения испытаний по посадке на палубу. Несколько позднее к этой программе подключили еще один серийный самолет. В августе 1944 г. в Филадельфии организовали сравнительные испытания "Тайгеркэта" и "Корсара". Оказалось, что по скорости F7F-1 превосходит своего соперника, но вот по маневренности "котенок" явно уступал, что впрочем не удивительно для этого тяжелого двухмоторного самолета. В официальном отчете было отдано должное высоким летным характеристикам машины, ее управляемости, хорошему обзору из кабины пилота и ее комфортабельности.

Первым подразделением получившим F7F на вооружение стала эскадрилья VMF-911 КМП в Шерри Пойнт, отвечавшая за переподготовку летчиков. Но век "единички" был недолог - ход войны на Тихом океане и продолжавшиеся проблемы с посадкой на палубу заставили ВМС пересмотреть программу выпуска, было выпущено всего 35 машин, после чего им на смену пришла более совершенная модификация F7F-2.

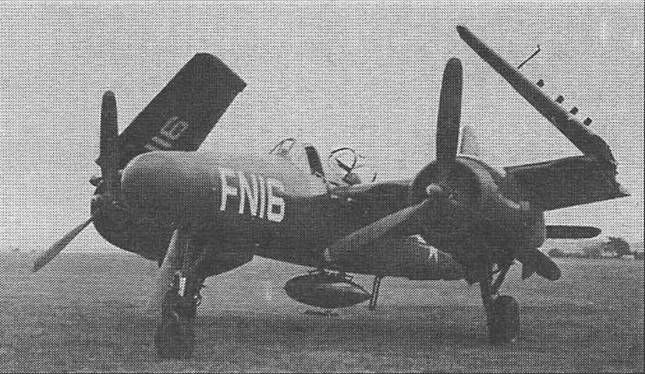

F7F-2N2

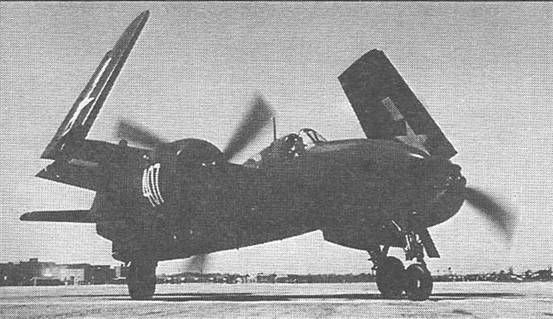

Флоту потребовались ночные истребители, и по его заказу Грумман переделал третий серийный F7F-1 (№ 80261). Главными отличиями "двойки" от своего предшественника стала установка радара AN/APS-6 в носовой части фюзеляжа, для чего потребовалось демонтировать оттуда 12,7 мм пулеметы (хотя "посадочные места" под них сохранили) и установка второй кабины для оператора РЛС. Ее разместили непосредственно за кабиной пилота, для чего пришлось уменьшить объем фюзеляжного топливного бака. Прототип поднялся в воздух 29 июля 1944 г., а всего было заказано 66 машин (№№ 80294-358). Первый серийный самолет был облетан 31 октября 1944 г., после чего начались поставки возрастающими темпами: 13 истребителей в ноябре, 14 - в декабре, 25 - в январе 1945 г. (это был максимум) и, наконец, последний F7F-2 передали флоту 8 марта 1945г.

Хотя большинство "двоек" были оснащены радаром и имели в своем обозначении литеру N, как и полагалось ночному истребителю, некоторое из количество выпустили в варианте одноместного дневного истребителя F7F-2. РЛС на нем не устанавливалась, она снова уступила место пулеметам, а кабина оператора РЛС была наглухо зашита металлическим листом. Несмотря на свое истребительное предназначение, как F7F-2, так и -2N были способны нести на внешней подвеске весьма внушительное ударное вооружение, которое могло состоять из восьми 12,7 мм НУРС HVAR или трех 30 мм ракет "Тайни Тим", бомб в различных комбинациях, к примеру, две 453 кг под крылом и одна 907 кг под фюзеляжем, торпеды Мк 13-3 или мины.

F7F-2N поступили на вооружение эскадрильи ночных истребителей КМП VMF(N)-531, базировавшейся на авиабазе Игл Моунтейн Лейк в Техасе. Первые "Тайгеркэты" облетали 17 января 1945 г., в их число входило и некоторое количество "единичек". К концу июня завершили обучение 27 экипажей (пилот и оператор РЛС) и обслуживающего персонала. После этого эскадрилью перебросили на авиабазу Эль Сентро в Калифорнии для подготовки к переброске в район боевых действий. По этому случаю подразделение получило 18 новеньких F7F-2N. По завершении проверок и испытательных полетов, 24 июля 1945 г. 16 "Тайгеркэтов" перевели на авианосец для доставки на Гуам. Они прибыли туда 7 августа, через день после того, как на Хиросиму была сброшена атомная бомба. После разгрузки и расконсервации техники VMF(N)-531 отправилась к месту службы на Окинаву (с промежуточной посадкой на Ивод-зиме), где она оказалась за день до окончания войны. Таким образом, новым груммановским "котикам" так и не удалось поучаствовать в той драке, для которой они предназначались.

В середине августа 1945 г. VMF(N)-531 вошла в состав эскадрильи ночных истребителей VMF(N)-533, базировавшейся на аэродроме Чиму Филд и имевшей на вооружении истребители F6F-5N "Хеллкэт". Вскоре большая часть старого состава 533-й отправилась домой в Штаты, а вновь прибывшие F7F совершали лишь рутинные тренировочные полеты. Такой порядок сохранялся до 6 октября, когда 12 "Тайгеркэтов" перебросили в Китай. Основной их задачей была вооруженная разведка и патрулирование в интересах подразделений КМП, следивших за разоружением японцев. В январе 1947 г. "двойки" вернулись на родину, но кто знал, что через три года F7F снова придется появиться в небе Индокитая.

Помимо F7F-2 и -2N существовала еще одна модификация "двойки", получившая обозначение -2D. Ее появление на свет связано с разработкой ВМС ряда радиоуправляемых летательных аппаратов, для использования в качестве мишеней или летающих бомб (к числу последних можно, например, отнести истребители "Хеллкэт", начиненные взрывчаткой, которые ограниченно применялись во время войны в Корее). Как правило, старт подобных летательных аппаратов производился с аэродрома по командам наземного оператора, а затем "бразды правления" передавались оператору, находившемуся в самолете сопровождения.

Рост скоростей радиоуправляемых самолетов потребовал создание нового самолета управления, отвечавшего современным требованиям. Для этих целей как нельзя более подходили F7F-2N, которые в 1946 г. уже постепенно снимались с вооружения. В течение того же года несколько переделанных "двоек" проходили испытания в экспериментальных эскадрильях ВМС VX-1 и VX-2. После их успешного завершения, в 1947 г. было отдано распоряжение о переделке всех пригодных F7F-2N в самолеты управления, которым присвоили обозначение F7F-2D.

Поступление новой модификации во вспомогательные подразделения ВМС началось в 1948 г. От своего "прародителя" она внешне отличалась отсутствием вооружения, каплевидным фонарем от истребителя "Биркэт" над местом оператора, что, вместе с более высоким расположением сиденья, обеспечивало великолепный круговой обзор, каплевидной антенной радиокомпаса в носовой части и большим количеством других антенн. Некоторые самолеты имели на концах крыла пилоны для подвески мишеней KD2G-2, разработанных фирмой Глоуб Эйркрафт, по своей схеме сильно напоминавших уменьшенный в размерах немецкий самолет-снаряд V-1. Во избежание случайного обстрела на учениях эти машины получили необычайно яркую окраску - крыло и хвостовое оперение стали оранжево-желтым, а, кроме того, на крыло наносились красные полосы. Такого же цвета был и руль направления.

По всей видимости, эта модификация "Тайгеркэта" дольше всех остальных оставалась на военной службе: приказ о снятии F7F-2D с вооружения вышел в декабре 1956 г., но эксплуатация в частях продолжалась до осени 1957 г.

Продолжая совершенствование истребителя, фирма Грумман провела исследования, показавшие, что увеличение площади хвостового оперения позволит улучшить устойчивость и управляемость машины. Один из прототипов был соответствующим образом переоборудован и испытан в аэродинамической трубе. Результаты испытаний оказались положительными - на свет появилась еще одна модификация "Тайгеркэта" -F7F-3. Первый полет серийного истребителя состоялся 10 марта 1945 г., а за период с марта 1945 г. по июнь 1946 г. выпустили 250 "троек" различных модификаций. Внешне от своих предшественников самолет отличался лишь увеличенным по высоте и площади вертикальным оперением, гораздо более серьезные изменения коснулись конструкции.

На истребителе установили моторы Пратт-Уитни R-2800-34W мощностью 2 100 л.с, с улучшенными высотными характеристиками, усилили конструкцию планера, а на месте кабины оператора установили дополнительный 300-литровый топливный бак, доведя суммарную вместимость топливной системы до 1 720 л. Пушечно-пулемет-ное вооружение осталось прежним -четыре 12,7 мм пулемета в носовой части с боезапасом 300 выстрелов на ствол и четыре 20 мм пушки (300 выстрелов на ствол) в корне крыла (следует отметить, что из-за некоторых проблем часть F7F-2N и "троек" раннего выпуска оснащались полностью пулеметным вооружением). Значительно усилили конструкцию пилонов, что позволило увеличить вес боевой нагрузки - теперь самолет мог нести под крылом 453-кг бомбы, а под фюзеляжем - 907-кг бомбу. Появилась также возможность использовать 1 135,5-литровые подвесные топливные баки. Увеличение веса самолета потребовало усилить конструкцию шасси.

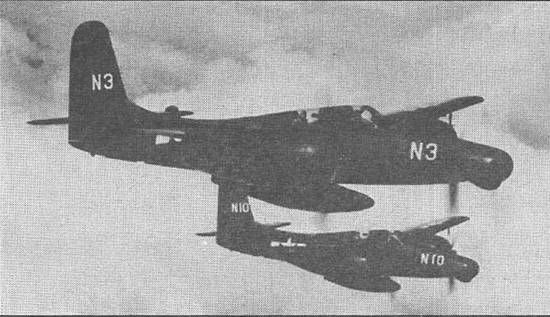

F7F-3N

Первые поставки нового истребителя КМП начались в марте 1945 г., а его освоение в эскадрильях велось форсированными темпами, чтобы поскорее испытать F7F-3 в бою. Джо Реннер, один из командиров авиабазы КМП Шерри Пойнт, предложил не перевозить самолеты морем, а перегнать их на Гаваи, чтобы затем, перелетая с острова на остров, доставить их своим ходом в район боевых действий. Это позволяло не только избежать возможных потерь в случае торпедирования транспорта, но и здорово экономило время. Для доказательства своей правоты Реннер совершил беспосадочный перелет из Шерри Пойнт в Сан Диего в Калифорнии. С его самолета было снято вооружение, орудийные порты заделаны, а три подвесных бака по 1135 литров довели суммарный запас топлива до 5000 литров. Перелет прошел без осложнений и после преодоления дистанции в 3700 км (а этого с лихвой хватало, чтобы долететь из Сан-Франциско до Гаваев) еще остался небольшой запас топлива. Пару дней спустя Реннер повторил перелет в обратном направлении, но высшее командование не обратило внимания на эти достижения и боеготовые соединения отправились морем на Гуам, опоздав вступить в бой.

Как и предшественники, "тройка" имела ночной вариант - F7F-3N. Все повторилось в обратном порядке:

300-литровый топливный бак демонтировали, он уступил место кабине оператора, а вместо носовых пулеметов установили РЛС SCR-720. Из-за особенностей ее конструкции носовой обтекатель получил характерную "бородку". Другим внешним отличием "ночника" от дневного варианта стало отсутствие мачты радиоантенны за кабиной пилота.

Первый F7F-3N поставили заказчику 15 мая 1945 г., а последний - 20 июня 1946 г. Всего за этот период Грумман выпустила около 100 истребителей этого типа. Следует отметить, что из-за высокой унификации различных вариантов "тройки" и небольшого (по американским меркам) объема производства, все самолеты сходили с одной сборочной линии. После того, как очередной F7F-3N покидал сборочный цех и проходил приемочные испытания, его перегоняли в технический центр фирмы Локхид в Калифорнии, где производилась установка РЛС и другого электронного оборудования.

Учитывая большой радиус действия и высокую скорость истребителя, на его базе сделали фоторазведчик, получивший обозначение F7F-3P. Первую из этих машин флот получил в марте 1945 г., последнюю - в декабре. За девять месяцев выпустили около 60 самолетов. Подобно F7F-3N фоторазведчики сходили с общего конвейера и отправлялись на Локхид для доработки. Вооружение на них не ставилось, а в хвостовой части фюзеляжа монтировалось фотооборудование, состоявшее из двух камер бокового обзора и трех вертикально установленных камер для маршрутного фотографирования. Кроме того, на самолет устанавливали оборудование для дистанционного управления фотосъемкой и перископ в кабине пилота, обеспечивавший ему обзор вниз. В походном положении объективы камер закрывались крышками, которые также управлялись дистанционно.

Существовало еще две "штучных" модификации "тройки": F7F-3E и F7F-ЗК. Согласно директиве ВМС, выпущенной в январе 1946 г., модификация F7F-ЗЕ являлась ночным бомбардировщиком оснащавшимся радаром. По документам Грумман в этот вариант переделали три машины, но в боевых частях они уже служили под обозначением F7F-3N. Вполне возможно, что бомбардировочное оборудование на них или вообще не ставилось, либо было демонтировано. F7F-3K существовал в единственном экземпляре и представлял собой серийный истребитель (№ 80411), переделанный фирмой Белл Эйркрафт в дистанционно управляемый беспилотный самолет. Судьба его сложилась неудачно: 8 августа 1946 г., после демонстрационного полета (который, между прочим, включал и выполнение фигур высшего пилотажа) машина потерпела аварию при посадке на аэродром авиабазы Шерри Пойнт из-за механической поломки в системе выпуска шасси. Повреждения оказались настолько серьезными, что от восстановления самолета отказались.

Последней в семействе "Тайгеркэ-тов" стала модификация F7F-4N. Она вобрала в себя практически все изменения, вносившиеся в конструкцию предшественников в ходе эксплуатации: вертикальное оперение увеличенной высоты, усиленную конструкцию крыла и фюзеляжа, а также модифицированное шасси и посадочный крюк. В отличие от предыдущих модификаций "четверка" имела только один вариант - двухместный ночной истребитель, оснащенный радаром AN/APS-19, вооружение которого состояло из четырех 20-мм пушек в крыле с боезапасом 200 выстрелов на ствол. Кроме того, машина могла нести на пилонах под крылом бомбы, ракеты и подвесные топливные баки.

Прототипом XF7F-4N стала одна из "троек" (N 80548), которую фирма модифицировала и представила на испытания 27 июня 1945 г. Следует отметить, что в основном переделки заключались в установке на самолет соответствующего радиоэлектронного и другого оборудования "четверки" (радар, автопилот Р-1, прицел Мк.8 и тому подобное), и не касались усиления конструкции. Поэтому испытать этот самолет на авианосце не представлялось возможным. Прототип прослужил довольно долго: после проведения испытаний он в 1947-1948 гг. использовался для отработки электронного оборудования в Патуксент Ривер, а с мая 1950 г. по декабрь 1954 г. эксплуатировался в подразделении ВМС в Дейтоне и был пущен на слом лишь в июле 1956 г. Серийные F7F-4N были поставлены заказчику в период с 17 сентября по 7 ноября 1946 г. Столь короткий срок поставок объясняется тем, что выпустили их всего… 12 штук (NN 80609-80620). А ведь еще в мае 1945 г. ВМС предполагали заказать у фирмы Грумман дополнительно еще 1 250 машин. Но окончание войны и появление реактивной авиации поставили крест на этих планах.

F7F-1, оборудованный опытным локатором

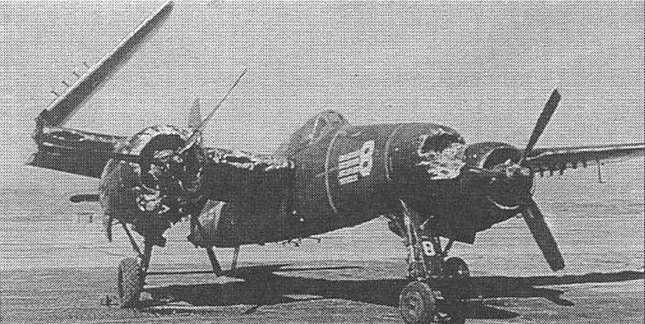

Корейская война. Этому "Тайгеркэту" не повезло - в ночном полете на малой высоте он зацепил за деревья, но все же вернулся на базу…

Хотя геометрические размеры самолета не изменились, за счет усиления конструкции увеличился его вес (пустого до 7 950 кг, а максимальный боевой до 10 020 кг) и, соответственно, ухудшились летные характеристики: максимальная скорость составляла 579 км/ч у земли и 702 км/ч на высоте 7 500 м, потолок - 11 460 м, а скороподъ-емность-21 м/с.

Казалось бы, то, что самолет не успел принять участие во Второй Мировой войне и малое (сравнительно) количество построенных машин должны были сделать "Тайгеркэт" "проходным" вариантом, который в наше время могли бы припомнить только историки авиации. Но история распорядилась по другому. Вспыхнувшая на Корейском полуострове, война заставила воющие стороны мобилизовать все ресурсы и предоставила "Тайгеркэтам" возможность проявить себя.

Сильное беспокойство войскам ООН в Корее доставляли ночные налеты пилотов северокорейских По-2, очевидно позаимствовавших опыт советских легких ночных бомбардировщиков. Первые "Тайгеркэты" прибыли в Корею в составе эскадрильи VMF(N)-542 корпуса морской пехоты. Отплыв из Сан-Диего 26 августа 1950 г. на борту авианосца " Кэйп Эсперанс" эта эскадрилья прибыла в японский порт Йокосука 11 сентября, а уже 19 сентября ее перебросили на недавно освобожденную авиабазу Кимпо, неподалеку от Сеула. Несколько позже, в октябре, к ней присоединилась эскадрилья VMF(N)-513, на вооружении которой помимо F7F-3 находились также ночные истребители F4U-5N и -5NL "Корсар". В марте 1951 г. VMF(N)-542 была отозвана в США для перевооружения, а ее "Тайгеркэты" были переданы VMF(N)-513.

Первую воздушную победу "Тайгеркэты" одержали 1 июля 1951 г., когда экипаж в составе капитана Лонга и оператора РЛС уоррент-офицера Бакингема перехватили и сбили северокорейский По-2 севернее Сеула (между прочим, это была первая ночная победа авиации Корпуса морской пехоты). Из-за малой высоты полета и невысокой скорости, а также малой радиолокационной заметности, По-2 являлся весьма трудной целью и Лонгу и Бакингему удалось свалить его только с третьего захода. Следующий По-2 был сбит 23 сентября экипажем в составе майора Ван Ганди и сержанта Уоллма, открывшим огонь с дистанции 150 м и поразивших противника первыми же выстрелами.

F7F-3 VMF(N)-513 использовались также в ночных ударных операциях, чему способствовало мощное вооружение истребителя (в том числе и бомбовое) и способность длительное время находиться в воздухе. Достаточно сказать, что до лета 1952 г. пилоты 513-й эскадрильи выполнили более 50% ночных тактических вылетов авиации ООН. Основной их задачей было уничтожение техники и живой силы противника, который осуществлял передвижение преимущественно по ночам. "Тайгеркэты" работали в паре с самолетами, несущими на борту осветительные бомбы, которым отдавалось указание сбросить их, если экипаж F7F-3N замечал потенциальную цель. Эти полеты были гораздо опаснее ночного перехвата - зенитная артиллерия северных корейцев действовала на малых высотах весьма эффективно. 23 июля 1951 г. был сильно поврежден самолет мастер-сержантов Кроуфорда и Барнетта, потерпевший катастрофу при посадке, причем Кроуфорд погиб. Ещё одну опасность представляли натянутые над дорогами проходящими в ущельях кабели: известен случай, когда один "Тайгеркэт" вернулся на базу намотав на винт около 60 м.

Помимо F7F-3N в Корее также использовались разведчики F7F-3R 1-го воздушного крыла Корпуса морской пехоты. Они вели разведку на малых высотах и несли серьезные потери, в результате чего их заменили на реактивные F2H-2 "Бэнши".

Появление на вооружении у северо-корейцев реактивных истребителей оставляло мало шансов поршневым машинам и к началу лета 1952 г. VMF(N)-513 полностью перевооружили на реактивные "Скайнайты", а "Тайгеркэты" были отправлены на "заслуженный отдых" в части второго эшелона, где они были полностью сняты с вооружения к середине 50-х годов. Несколько самолетов были переоборудованы для тушения лесных пожаров и использовались пожарной охраной западного побережья США до середины 80-х годов. В настоящее время существует, как минимум, один летный F7F-3 восстановленный энтузиастами из Окленда, который постоянно участвует в различных авиашоу, демонстрируя прекрасный образец истребителя заката "винтовой" эры, а еще несколько экземпляров этого самолета находятся в различных авиамузеях США.
