F-22A: не все так просто

Попробуем сами разобраться в облике истребителя пятого поколения, как его видят ВВС США. По сложившейся традиции, вся боевая реактивная авиация условно подразделяется на несколько поколений: первое включает самолеты, созданные в период с начала сороковых до пятидесятых годов; второе - до начала шестидесятых; третье - шестидесятые годы; четвертое - с начала семидесятых и до середины восьмидесятых. Чтобы с уверенностью сказать, что тот или иной образец боевой техники относится к следующему поколению, мало знать, когда он создан, необходимо проанализировать, имеются ли качественные отличия его характеристик от соответствующих показателей образцов предыдущего поколения.

Как известно, характеристики самолетов подразделяются на летные, тактические и технические. К ним относятся: максимальная скорость; практический потолок; дальность полета или радиус боевого применения; максимальная эксплуатационная перегрузка; скороподъемность; подлетное время до рубежа перехвата или линии боевого соприкосновения и ряд других. Кроме характеристик, для оценки технического уровня истребителя пользуются т.н. частными критериями совершенства, совокупность которых и определяет его боевую эффективность. Чаще всего это относительные величины, подобные удельной нагрузке на крыло или тяговооруженно-сти, которые позволяют судить о совершенстве конструкции. Под последней в данном случае следует понимать не только планер самолета, но также его системы и оборудование. Такими показателями могут быть: относительные массы планера, топлива, боевой нагрузки и радиоэлектронного оборудования; относительные объемы, занимаемые топливом, оборудованием и вооружением; относительная площадь омываемой поверхности, влияющая на сопротивление на дозвуковых режимах полета; относительная площадь миделевого сечения, влияющая на волновое сопротивление и на характеристики сверхзвуковых режимов, и многие другие.

Теперь перейдем непосредственно к объекту нашего внимания - истребителю F-22A. Некоторые из перечисленных характеристик его можно узнать из приведенной выше статьи, другие наверняка скоро появятся в прессе. Заинтересованный читатель, вооружившись калькулятором и линейкой, легко может определить значения некоторых критериев совершенства «Рэптора», а затем сравнить их с соответствующими данными

Су-27 или F-15. При этом окажется, что по многим показателям этот «суперсамолет» ничем не лучше истребителей четвертого поколения. Но мы не будем задерживать на этом внимание, отчасти потому, что некоторые из известных сегодня характеристик F-22A носят откровенно рекламный характер. Наша задача в другом - критически проанализировать некоторые из тех технических решений, которые позволяют отнести его к истребителям пятого поколения, отметить их сильные и слабые стороны. Такой подход даст возможность более осознанно воспринимать поднятую вокруг этой машины рекламную шумиху.

Прежде всего следует отметить, что F-22A вобрал в себя наиболее прогрессивные черты истребителей четвертого поколения. Во-первых, это интегральная аэродинамическая компоновка - плавное сопряжение крыла и фюзеляжа, повышающая несущие свойства и позволяющая максимально использовать внутренние объемы (F-16, Су-27, МиГ-29). Во-вторых, применение РЛС с фазированной антенной решеткой, что дает возможность обстреливать ракетами одновременно несколько целей (МиГ-31). В-третьих, увеличение дальности и продолжительности полета на внутреннем запасе топлива без дозаправки (Су-27). В-четвертых, повышение маневренных характеристик путем снижения нагрузки на крыло, роста тяговооруженности и применения электродистанционной системы управления (F-15, F-16, Су-27 и др.). В то же время ряд характеристик «Рэптора» качественно отличается от данных перечисленных только что машин. В первую очередь это сверхзвуковая крейсерская скорость полета, достигаемая на бесфорсажных режимах работы СУ, и значительно сниженная заметность для противника, - высокая маневренность не только на дозвуковых, но и на сверхзвуковых скоростях. Наконец, это высокая вероятность поражения цели без входа в зону боевого соприкосновения. Совокупность этих отличий и дает основания считать F-22A самолетом пятого поколения. При его создании стремление достичь именно таких характеристик стало определяющим при разработке технических требований и задало граничные условия для принятия решений по компоновке как самолета в целом, так и его отдельных систем. Однако требования эти оказались во многом противоречащими друг другу, что вынудило американских конструкторов пойти на ряд компромиссов, некоторые из которых отрицательно сказались на боевых качествах «Рэптора».

Стремление достичь сверхзвуковой крейсерской скорости полета неизбежно влечет за собой необходимость значительного снижения сопротивления. Одной из мер, направленных на достижение этой цели, стало размещение подвесного вооружения во внутренних отсеках F-22A. Однако это привело к увеличению суммарной площади миделевого сечения самолета по сравнению с вариантом, когда ракеты и бомбы располагаются под крылом на пилонах. Ведь при внутреннем расположении, кроме площади поперечного сечения самого оружия, требуется площадь для увязки его составляющих между собой и с элементами конструкции планера, а также для размещения необходимых приводов и механизмов, обеспечивающих боевое применение. В результате, хотя применение интегральной аэродинамической компоновки позволило снизить лобовую составляющую сопротивления, но из-за увеличения миделя волновая составляющая возросла.

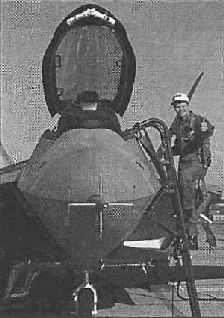

Пол Метц занимает место в кабине F-22A

F-22A в полете с отклоненной механизацией крыла

Поэтому размеры внутреннего отсека пришлось максимально обжать, оптимизировав его под размещение только узкой номенклатуры ракет «воздух-воздух», необходимых для решения основной задачи истребителя - завоевания превосходства в воздухе. Все остальные виды боевой нагрузки самолет может нести на внешней подвеске либо на внутренней, если их размеры не превышают размеров отсека. В любом случае размещение оружия далеко от оптимального, и в этом отношении «Рэптор» уступает всем многофункциональным истребителям четвертого поколения.

Кроме того, применение внутренних отсеков вооружения ведет к утяжелению и усложнению конструкции самолета, т.к. приводит к необходимости применения крыла многолонжеронного типа вместо кессонного и к соответствующему увеличению числа силовых шпангоутов. Конструкция последних также отходит от оптимальной из-за необходимости передачи потока сил по криволинейному незамкнутому контуру. Ситуация усугубляется необходимостью максимального снижения площади миделевого сечения фюзеляжа. Причем, вряд ли можно надеяться на уменьшение массы шпангоутов за счет применения композиционных материалов (КМ), т.к. следует учитывать вероятность боевых повреждений и практическое отсутствие возможности ремонта таких конструкций в полевых условиях. КМ можно применять лишь там, где есть возможность быстрой замены отдельных узлов или всего агрегата в целом: в консолях крыла и элементах их механизации, в вертикальном и горизонтальном оперении, створках отсеков вооружения и шасси, крышках люков, обтекателях различного рода и в ряде других узлов.

Другим средством достижения сверхзвуковой крейсерской скорости является увеличение тяги двигателей на бесфорсажном режиме, так как включение форсажа приводит к радикальному увеличению расхода топлива. Требованию бесфорсажного сверхзвукового полета отвечают двигатели с пониженной степенью двухконтурности, однако они обладают увеличенным удельным расходом топлива на дозвуковых режимах, на которых в основном происходит боевое маневрирование. Вот еще одно противоречие, возникающее при создании истребителя пятого поколения.

Снижение радиолокационной заметности F-22A достигнуто путем значительного уменьшения его эффективной отражающей поверхности. Для этого максимальное количество кромок - передние и задние кромки крыла, оперения, створок отсеков вооружения и шасси, люков и т.п. - сделаны параллельными и имеют не более двух направлений отражения сигналов. Кроме того, максимально ограничено количество поверхностей, пересекающихся под углами, близкими к 90°, чтобы избежать эффекта уголкового отражателя. Однако такая геометрия самолета не может не стать причиной снижения его летных характеристик. В частности, спроектированные в соответствии с этими требованиями воздухозаборники двигателей, у которых кромки не только параллельны между собой и с передней кромкой крыла, но и не образуют прямых углов, выполнены нерегулируемыми. Причина - трудности регулирования воздухозаборника такой конфигурации, сопряженные с существенным усложнением его конструкции. В результате воздухозаборники F-22A снабжены лишь системой перепуска воздуха и оптимизированы только для сверхзвукового крейсерского режима полета, что влечет за собой увеличенные потери на других режимах. Таким образом, при маневрировании, когда происходит быстрое изменение скоростного напора, двигатели «Рэптора» работают в невыгодных условиях. Уже одно это дает основания усомниться в некоторых заявленных характеристиках.

Стремление к снижению заметности усиливает противоречия в требованиях, предъявляемых к геометрии крыла условиями сверхзвукового крейсерского полета и маневрирования на дозвуковой скорости. Если для первых требуется крыло тонкого профиля, большой стреловидности и малого размаха, то для второго - наоборот: умеренной стреловидности, большого размаха, с применением высоконесущих профилей. На F-22A компромисс достигнут путем оснащения «сверхзвукового» крыла сильноразвитой адаптивной механизацией -отклоняемым носком, закрылками и флаперонами, повышающими его несущие свойства на дозвуке и маневрировании. При этом ради снижения заметности вся механизация имеет постоянную по размаху хорду, сохраняя тем самым параллельность кромок даже в отклоненном положении, однако профиль крыла в этом случае, особенно в концевых сечениях, изменяется далеко не оптимальным образом. Поэтому, даже несмотря на применение специальной крутки, крыло «Рэптора» не может обладать такими же высокими несущими свойствами, как, например, крыло Су-27.

Лучшие истребители четвертого поколения отличаются неустойчивой аэродинамической компоновкой (когда аэродинамический фокус самолета расположен впереди его центра тяжести), что повышает их маневренные качества на дозвуковых скоростях. Но в момент преодоления звукового барьера фокус самолета интенсивно смещается назад, уменьшая тем самым запас неустойчивости. Чтобы обеспечить необходимую для истребителя пятого поколения маневренность на сверхзвуке, надо еще более повысить степень его продольной статической неустойчивости на дозвуковых скоростях. Решение этой проблемы возможно при использовании отклонения вектора тяги двигателей F-22A для балансировки и изменения его пространственного положения. Все это может на порядок усложнить систему управления самолетом и двигателями. Да и само маневрирование на сверхзвуке с большими перегрузками требует повышенной прочности самолета, а значит, ведет к его дальнейшему утяжелению.

Мы затронули лишь некоторые обстоятельства из тех, даже самое поверхностное представление о которых позволяет трезвее взглянуть на это чудо американской конструкторской мысли. К сожалению, сегодня, кроме рекламных сведений, о F-22A мало что известно, особенно о его электронном оборудовании, которое мы не можем оценить хотя бы предварительно, как планер и силовую установку. Для того, чтобы более подробно разобраться в заявленных характеристиках самолета и решениях, принятых при его создании, требуется не одна статья. Тактический истребитель F-22A Raptor заслуживает самого пристального внимания и изучения. Будем надеяться, что в дальнейшем с появлением новой информационны еще вернемся к разговору о нем.

За истекшие семь лет самолет прошел всесторонние испытания, по опыту которых в конструкцию предсерийных F-22A внесены необходимые изменения

В полете - YF-22A, один из двух прототипов "Рэптора", впервые поднявшийся в небо в сентябре 1990 г.
