Не признанный в своем отечестве

Александр В.федорченко/ Нижний Новгород, Александр В.Котлобовский/ Киев, Андрей В.Хаустов/ «АиВ»

Истребитель F-6 из 19-й эскадрильи ВВС Пакистана на ВПП авиабазы Марсур

История этого самолета весьма драматична. Машина, на которой отрабатывались конструктивные решения, ставшие классическими в сверхзвуковой авиации, была обречена на «детские болезни». К моменту их преодоления, когда Ми Г-19 превратился в один из лучших истребителей своего времени, ему на смену пришли более скоростные самолеты. Его отличная маневренность казалась больше ненужной, а артиллерийское вооружение - устаревшим. В «эпоху перехватчиков» этот истребитель почти исчез с советских аэродромов, и тем неожиданней оказался его ренессанс за «Великой стеной». Проявившиеся в ряде локальных конфликтов великолепные качества «Девятнадцатого» опровергли мнение скептиков о его невысоком боевом потенциале. И сегодня -спустя сорок лет после появления в строю - МиГ-19находится на вооружении ряда стран.

История МиГ-19 документально прослеживается с 30.07.1950 г. В тот день на совещании в Кремле И.В.Сталин поднял вопрос о создании истребителей с радиусом действия большим, чем у МиГ-15 и МиГ-17.

Летающая лаборатория СМ-1

СМ-2/1 - первый из «семейства девятнадцатых»

Предусматривалась разработка двух-двигательных машин двух типов: всепогодного перехватчика с мощной бортовой РЛС* и маневренного сверхзвукового фронтового истребителя с высокой скороподъемностью и дальностью полета не менее 2000 км. Предполагалось, что последний из них будет выполнять полет на сопровождение в экономичном режиме на одном работающем двигателе, а воздушный бой вести на двух. Впоследствии эта весьма спорная концепция не прижилась.

Для этапной сверхзвуковой машины требовалось не только отработать аэродинамическую схему, но и создать новые мощные и экономичные двигатели. Было ясно, что два громоздких двигателя с центробежными компрессорами не впишутся в габариты фюзеляжа истребителя, к тому же выяснилось, что их газодинамические характеристики не позволят достичь заданных параметров расхода топлива. Необходимость перехода на двигатели с осевыми компрессорами для коллектива А.И.Микояна стала очевидной. Ставку сделали на АМ-5, создание которого завершалось в ОКБ А.А.Микулина.

Для быстрейшей доводки силовой установки на базе МиГ-17Ф в 1951 г. создали летающую лабораторию СМ-1 (И-340). В конце того же года летчики Г.А.Седов и К.К.Коккинаки выполнили на ней ряд полетов. Ведущим инженером по испытаниям назначили А.В.Минаева. Впоследствии он вспоминал: «Успех МиГ-19 в значительной степени был предопределен ускоренной доводкой двигателей в воздухе. Конечно, случались и неприятности, и лопатки двигателя отрывались, и чего только не было».

СМ-1 отличался от МиГ-17Ф хвостовой частью фюзеляжа, где вместо двигателя ВК-1Ф разместили два АМ-5, позже замененных на АМ-5А тягой по 2150 кгс. (Предполагалась, но не была реализована, установка АМ-5Ф с форсажными камерами.) Меньшие габариты двигателей по сравнению с ВК-1Ф позволил и разместить в фюзеляже три дополнительных топливных бака общим объемом 770л. На испытаниях СМ-1 достиг максимальной скорости 1193 км/ч на высоте 5000 м и скороподъемности 2440 м/мин. Благодаря более экономичным двигателям и увеличенному объему топлива существенно возрос радиус действия истребителя. По сумме боевых качеств СМ-1 превзошел МиГ-17Ф, но вопрос о его серийной постройке не поднимался.

* На основании этого задания ОКБ А.С.Яковлева создало Як-25.

Опытный СМ-2/2

В тот же период ОКБ A.M.Люльки разработало мощный турбореактивный двигатель ТР-ЗА с осевым компрессором, Под него ОКБ Микояна создало опытный истребитель И-350 («М»). Самолет имел крыло со стреловидностью 55° по линии четвертей хорд. Первый полет, выполненный 16.06.1951 г. Седовым, окончился аварией. При развороте перед заходом на посадку остановился двигатель. Летчику удалосьдотянуть до ВПП, однако при выпуске шасси правая стойка не встала на замок, и буквально за мгновение до касания земли Седов успел «дожать» ее от аварийной пневмосистемы. Причиной отказа двигателя стало неустойчивое горение топлива в камере сгорания. Этот недостаток устранить не удалось, и после пяти полетов доводку И-350 прекратили.

Важнейшим этапом в создании МиГ-19 стал самолет СМ-2 (И-360), появившийся в 1952 г. При внешнем сходстве с СМ-1 он имел существенные отличия. Главное - крыло стреловидностью 55° по линии четвертей хорд (на МиГ-17 - 45°) с меньшим размахом и с одним аэродинамическим гребнем на каждой консоли. Горизонтальное оперение было перемещено к верху киля, фюзеляж стал длиннее на 1,6 м, изменился фонарь кабины. Вооружение - две 37-мм пушки Н-37Д. Взлетный вес машины возрос с 5210 кг до 6820 кг. Самолет оснащался двумя двигателями AM-5A, позже замененными на AM-5Ф с тягой на форсаже 2700 кгс. В апреле 1952 г. прототип, обозначенный СМ-2/1, передали на аэродром ЛИИ, где 27 мая Седов на нем выполнил первый полет. В ходе испытаний машина достигла скорости 1192 км/ч. В том же году был выпущен второй прототип СМ-2/2. На нем для улучшения устойчивости и управляемости на больших углах атаки ГО переместили на фюзеляж. Позднее увеличили площадь руля направления и аэродинамических гребней. Всего в 1952-53 гг. на обоих прототипах Седов выполнил 132 полета, в которых случались и происшествия. Однажды произошел отказ вначале первого, а затем и второго двигателя. При аварийной посадке самолет стойками шасси зацепил ограждение летного поля, разрушил его, но приземлился без повреждений. Летом 1953 г. СМ-2/1 передали в ОКБ для проведения прочностных испытаний. Позже СМ-2/2 переделали в СМ-9/2.

Одновременно ОКБ выпустило однодвигательный вариант -И-1 (И-370), оснащенный двигателем ВК-7 с центробежным компрессором. Однако из-за низких характеристик силовой установки этот самолет не смог развить скорости большей М=1 и дальнейшего развития не получил.

Испытания СМ-2 выявили недостаточность тяги АМ-5Ф. В 1953 г. ОКБ Микулина создало более мощный двигатель АМ-9Б тягой 2600 кгс на бесфорсажном и 3250 кгс на форсажном режимах. В серии он получил наименование РД-9Б. Его габариты были идентичны АМ-5Ф, что позволило в минимальные сроки выпустить документацию для прототипов семейства СМ-9. Первый из них, СМ-9/1, внешне отличался от СМ-2/2 формой и площадью вертикального оперения. В конце 1953 г. самолет покинул сборочный цех, и 5.01.1954 г. Седов поднял его в воздух. Уже во втором полете была получена горизонтальная скорость, превысившая М=1. Позже на СМ-9/1 достигли скорости 1452 км/ч, практического потолка 17250 м и скороподъемности 10000 м за 1,1 мин.

Серийный МиГ-19

Первые «девятнадцатые»

Еще до окончания испытаний. 17.02.1954 г. вышло постановление о серийной постройке истребителя под названием МиГ-19 на авиазаводах № 21 в Горьком и № 153 в Новосибирске. Первые машины поступили в авиачасти в марте 1955 г., а 3 июля 48 таких истребителей участвовали в воздушном параде в Тушино, после которого самолет получил код НАТО Farmer A. Из-за отсутствия информации в ряде западных авиационных изданий самолет представляли по-разному: от МиГ-21 до ЦАГИ-418, а правильное название машины стало известно лишь через год - после следующего парада. На этом показе и в последующие несколько лет весьма эффектно выступала на МиГ-19 пилотажная четверка летчиков-инспекторов ПВО, возглавляемая командующим авиацией ПВО СССР генерал-полковником Е.Я.Савицким.

На серийных самолетах вместо пушек Н-37Д стояли три НР-23: две в корневых частях консолей и одна на правом борту фюзеляжа. Под крылом устанавливались два балочных держателя БД-3-56 для бомб либо 760-литровых подвесных баков. Ближе к фюзеляжу за нишами шасси могли монтироваться Пилоны для блоков НУРС ОРО-57К. МиГ-19 отличались от прототипа сдвижной частью фонаря без дополнительного переплета, отсутствием крыльевых ПВД и накладок на фюзеляже в зоне выхода стволов крыльевых пушек, а также наличием комплекса предупреждения об облу „нии РЛС«Сирена-2». На самолетах ранних версий антенна радиосвязи располагалась на фюзеляже по правому борту за фонарем кабины.

И-1 - однодвигательный «девятнадцатый»

СМ-9/1 - прототип истребителя МиГ-19

Дозаправка в воздухе опытного СМ-10

Старт истребителя СМ-30

СМ-9/2 - прототип истребителя МиГ-19С

СМ-9/ЗТ, вооруженный ракетами К-13

СМ-7/1 - первый прототип перехватчика МиГ-19П

Для замены двигателей хвостовая часть фюзеляжа отстыковывалась. МиГ-19стал первым советским истребителем, оснащенным тормозным парашютом, при использовании которого длина пробега уменьшалась с 800 до 600 м.

Кабина МиГ-19 была герметизирована, но для обеспечения безопасности летчика в случае ее разгерметизации на большой высоте был разработан специальный скафандр ВСС-04. Работы по его «сочленению» с истребителем проводили ведущий инженер В.А.Архипов и испытатели К.К.Коккинаки и В.А.Нефедов. Их выводы оказались удручающими: скафандр плохо вентилировался, был громоздок и затруднял пилотирование. На его основе вскоре создали высотно-компенсирующий костюм ВКК-2. В обычном полете он не наддувался и не мешал работе летчика. При разгерметизации кабины воздух поступал в трубки двойной оболочки костюма, компенсируя потерю давления и предотвращая «закипание» крови. Испытания костюма в барокамере до условной высоты 25000 м провел Коккинаки. Разработанный в 50-е гг. ВКК-2 применяется и по сей день.

К сожалению, вскоре после поступления на вооружение «девятнадцатый» заработал репутацию «летающего гроба». Тому служило несколько причин, и прежде всего - взрывы самолетов в воздухе. Поскольку они происходили внезапно, и летчик, как правило, погибал - причина катастроф долго оставалась необъяснимой. Оказалось, что теплоизоляция между двигателями и располагавшимися под ними топливными баками недостаточна, что вело к сильному нагреву и взрыву топлива. Проблему удалось решить лишь частично, установив между фюзеляжным баком № 2 и двигателями металлический экран.

Неудачным оказалось расположение тормозных щитков. При их выпуске образовывался вихрь, воздействовавший на горизонтальное оперение, и самолет внезапно с высокими перегрузками выходил на большие углы атаки. Еще одной неприятной для пилотов особенностью МиГ-19 была его высокая посадочная скорость - 230 км/ч против 160 км/ч на МиГ-15УТИ и МиГ-17. При отсутствии «спарки»это серьезно тормозило освоение машины.

Вместестем МиГ-19 имел существенные преимущества перед своим заокеанским конкурентом F-100C Super Sabre. «Девятнадцатый» обладал феноменальной по тем временам скороподъемностью (F-100C для набора 10000 м требовалось 4 мин), имел более высокую скорость (1452 км/ч против 1215 км/ч) и лучшую маневренность. По взлетной массе F-100C был на Зт тяжелее МиГ-19, имея при этом радиус действия на 200 км меньший. Не лишне заметить, что прототип советской машины появился на год раньше американской. Что же касается «детских болезней», то аварийность F-100 в начальный период эксплуатации была не меньшей.

Дальность полета МиГ-19 (2200 км с двумя 760-л ПТБ) оказалась недостаточной для ряда боевых задач, и в мае 1954 г. появилось задание создать опытный истребитель, оснащенный системе^ дозаправки в воздухе. В середине 1955 г. на одном из серийных самолетов демонтировали вооружение, а на закон-цовке левой консоли установили штангу топлив.оприемника*. Осенью 1955 г. Нефедов провел серию испытательных полетов машины, названной СМ-10. Контакт с заправщиком Ту-16 производился на высотах 9000-10000 м при скорости 450-500 км/ч. Система передачи топлива позволяла перекачивать до 1000 л/мин. Трудности в таких экспериментах вызывал вихрь, сходивший с закон-цовки крыла Ту-16. Вскоре СМ-10 передали в ЛИИ, где в 1956 г. летчик В.Н.Пронякин выполнил ряд полетов. Несмотря на положительные результаты испытаний, система дозаправки на МиГ-19 не прижилась.

В середине 50-х гг. стало очевидно, что возможность прорыва советских стратегических бомбардировщиков непосредственно к цели мала ввиду мощной ПВО вероятного противника. Это стало причиной разработки крылатых ракет авиационного базирования. Такое оружие создавалось и на базе планера МиГ-19. Для летных экспериментов построили пилотируемый вариант такой ракеты - летающую лабораторию СМ-20. Программу испытаний, включавшую старты с борта самолета-носителя Ту-95, провел известный летчик-истребитель Амет-Хан Султан.

Еще один экспериментальный самолет СМ-21 был построен на базе МиГ-19 (бортовой номер 406) для испытаний 210-мм НУРС С-21. Направляющие для ракет монтировались на подкрыльевые пилоны вместо ПТБ.

Воздушные разведчики НАТО часто проникали на территорию СССР с направлений, не имевших широкой аэродромной сети. Для пресечения полетов нарушителей предполагалось использовать перехватчики, стартующие с катапульты. Такое задание применительно к МиГ-19 сформулировали в 1955 г. Работы координировал М.И.Гуревич, ответственным по переделке самолета назначили А.Г.Агроника. Истребитель получил шифр СМ-30. Для старта использовался ракетный ускоритель ПРД-22 и подвижное катапультное устройство ПУ-30 (модифицированный трейлер ЯАЗ-210). На земле комплекс буксировался тягачом. Единственное внешнее отличие СМ-30 от МиГ-19 - два подфюзеляжных гребня.

Осенью 1956 г. комплекс подготовили к пускам. Ведущим испытателем назначили Г. М.Шиянова. Первый запуск произвели в беспилотном режиме. По свидетельству очевидцев, впечатления превзошли все ожидания. Грохот порохового ускорителя слился с ревом маршевых двигателей, из-под фюзеляжа МиГа вырвался факел пламени в несколько раз длиннее самолета, через 2,5 с он угас, словно втянувшись в истребитель, а к земле полетел похожий на бочку отработанный ускоритель. Катапультное устройство после старта… ремонту не подлежало: под воздействием раскаленной реактивной струи направляющие рельсы деформировались, а поперечные рамы были выбиты. Катапульту пришлось доработать, оснастив ее экранирующим желобом.

* В ходе экспериментов расположение штанги дозаправки изменяли.

На прототипе СМ-7/2 появился переставной стабилизатор и подфюзеляжный тормозной щиток, но грот за фонарем не устанавливался

Экспериментальный истребитель СМ-50

Экспериментальный истребитель СМ-12

Экспериментальный истребитель СМ-12ПМУ

Пара МиГ-19П на старте

Строй истребителей МиГ-19 над Тушино, июль 1956 г.

Доработанный МиГ-19П с пилонами под ракеты К-13

Летчики в костюмах ВКК-2 у перехватчика МиГ-19П

К апрелю 1957 г. установка опять была готова к пускам. Шиянов прошел комплекс наземных тренировок на специальном тренажере, причем в одном из «катапультирований» из-за ошибки пиротехника испытал перегрузку 18д вместо планируемых 5д. 10 апреля произвели попытку пуска, но из-за отказа ускорителя самолет остался на земле. 13 апреля пуск состоялся, причем, когда самолет уже ушел в воздух, реактивная струя, попав под желоб, приподняла катапульту. Всего Шиянов осуществил 11 стартов* и еще семь - С.Н.Анохин. В ходе последнего из них 3.07.1955 г. на МиГе устанавливались два подвесных 760-л бака.

Всего подготовили 5 СМ-30 и 6 ПУ-30, которые передали в НИИ ВВС. Там комплекс прошел всестороннюю проверку со стороны заказчика. Ведущим испытателем являлся летчик-инспектор ПВО В.Г.Иванов, кроме него, полеты выполняли Л.М.Кувшинов, В.С.Котлов, Н.П.Трусов, А.С.Благовещенский и Г.Т.Береговой. Испытания прошли успешно, и было решено представить комплекс министру обороны Г.К.Жукову и высшему генералитету. Как часто бывает при ответственных показах, первая попытка взлета не удалась, но через несколько минут старт состоялся. Он произвел сильное впечатление на руководство. Пилотировал машину Шиянов.

После успешной отработки взлета СМ-30 возникла не менее сложная проблема - обеспечение его посадки на площадки длиной не более 400 м. Серию таких экспериментов провел К.К.Коккинаки. Использование тормозного парашюта оказалось неэффективным, и пришлось разрабатывать более радикальные способы. Первый из них был весьма необычен. Поперек ВПП перебрасывали капроновый фал с гирляндами парашютов на его концах. Садящийся истребитель цеплял фал передней ногой шасси, парашюты надувались и тормозили машину. Нужную длину пробега удалось получить, однако вся система оказалась крайне неудобна в эксплуатации. Следующим вариантом стало использование аэрофинишера, а самолет предполагалось оснастить посадочным крюком. Но эту работу завершить не успели, т.к. на вооружение стали поступать ЗРК, и руководство потеряло интерес к СМ-30.

С управляемым стабилизатором

Еще в ходе испытаний СМ-2 и СМ-9/1 выявилась недостаточная эффективность рулей высоты на сверхзвуковых режимах полета. Тогда же впервые проявилось и явление «подхвата»: при переходе на сверхзвуковую скорость самолет становился более «вялым» по тангажу, и летчик, стремясь преодолеть это явление, сильнее тянул ручку управления на себя, чем переводил рули на большие углы отклонения. В ходе маневра самолет тормозился, и эффективность рулей резко восстанавливалась, что приводило к внезапному возрастанию перегрузки. Преодолеть названные проблемы решили, установив цельноповоротный стабилизатор. Тем более, что аналогичным путем пошли американцы, модернизированные «Сейбры» которых с 1952 г. воевали в Корее.

Первым «девятнадцатым» с управляемым стабилизатором стал СМ-9/2, появившийся в январе 1954 г. и облетанный Седовым 16.09.1954 г. В заводских испытаниях этого самолета принимали участие Коккинаки, Нефедов и Мосолов. Полеты проходили не без ЧП. В третьем из них, который проводил Коккинаки, начались самопроизвольные колебания стабилизатора. Несмотря на перегрузки и травмы, полученные от ударов о выступающие элементы оборудования кабины, пилот смог набрать высоту, а затем благополучно привести самолет на аэродром. В аналогичную ситуацию вскоре попал и сменивший Коккинаки Г.К.Мосолов, причем ему удалось укротить машину всего в 300 м над землей. «Эти секунды полета оставили свой след не только на летчике, но и на самолете - кое-где не выдержали заклепки, покоробилась обшивка,» - писал об этом случае летчик-испытатель Д.В.Зюзин.

31 августа 1955 г. СМ-9/2 передали в НИИ ВВС. Ведущим летчиком-испытателем назначили С.А.Микояна. В ходе полетов выяснилось, что на дозвуковых режимах истребитель слишком чувствителен к изменению положения стабилизатора, поэтому приняли решение установить автомат регулировки управления (АРУ). Его счетно-решающее устройство в зависимости от скорости и высоты полета регулировало отклонение стабилизатора и нагрузку на ручку управления: при одинаковых ходах ручки на низких скоростях стабилизатор отклонялся на большие углы, чем на высоких.

* За испытания СМ-30 Г.М.Шиянову присвоено звание Героя Советского Союза.

Благодаря АРУ летчик почти не ощущал разницы в управлении истребителем при переходе с одного режима полета на другой. Создал этот автомат А.В.Минаев. 26 августа 1955г. передали на заводские испытания СМ-9/3, а 27 ноября машину подняли в воздух. Вскоре на «тройке» установили доработанное вертикальное оперение с меньшим по площади рулем направления и большим форкилем. Однако испытания этого прототипа носили скорее доводочный характер, т.к. решение о запуске самолета в серию под обозначением МиГ-19С (код НАТО Farmer С) было уже принято. С сентября началась подготовка его производства, а окончательно новая модификация сменила МиГ-19 на сборочных линиях в июне 1956 г. На серийных машинах пушки НР-23 заменили на 30-мм НР-30. Воздушные тормоза были усовершенствованы путем установки дополнительного переднего щитка по оси фюзеляжа (с углом отклонения 45°) и ограничения отклонения задних с 50° до 25°. На верху фюзеляжа появился невысокий гаргрот, а под стабилизатором на каждом борту - по три воздухозаборника для охлаждения двигательного отсека. Для защиты от воздействия пороховых газов при стрельбе из пушек на фюзеляже сделали небольшие накладки. Позднее на пушки установили массивные дульные тормоза, увеличили фюзеляжные накладки, добавили еще по одному воздухозаборнику под стабилизатором, а на последи их сериях - удлинили форкиль. На МиГ-19С для ВВС ГДР в месте перехода форкиля в киль установили антенну радиокомпаса АРК-ЗА и переместили пилоны для блоков НУРС на переднюю кромку крыла.

В процессе развертывания серийного производства самолета изменения продолжали вносить. Причиной наиболее серьезной доработки стало неожиданное явление, с которым столкнулся летчик-инспектор ПВО В.Г.Иванов, облетывая СМ-9/2 осенью 1955 г. Осуществляя полет на сверхзвуке на высоте 11000 м, он ввел машину в глубокий вираж, после чего самолет внезапно стал вращаться с большой угловой скоростью и, перевернувшись в сторону крена, перешел в неуправляемое падение. Летчик предпринял несколько безрезультатных попыток вывести его из штопора. Надеясь, что с повышением плотности воздуха эффективность рулей возрастет, он переждал еще шесть витков, затем вновь повторил попытку - и опять неудача. Передав по радио: «Самолет потерял управление, катапультируюсь!». Иванов на высоте 3000м предпринял последнюю попытку спасти машину и перевел РУДы на режим «Максимал». Истребитель словно нехотя опустил нос и перешел в отвесное пикирование. В горизонтальный полет его удалось вывести на предельно малой высоте. Позже выяснилось, что при выполнении энергичного маневра на сверхзвуке горизонтальное оперение попало в зону сходящего с крыла возмущенного потока и потеряло эффективность. Чтобы уменьшить вероятность возникновения штопора, на серийных МиГ-19С стабилизатор перенесли вверх ближе к основанию киля. После этих доработок в конце 1955 г. начались госиспытания МиГ-19С, которые проводил тот же Иванов.

Дополнительные испытания МиГ-19С на штопор были проведены в 1958 г., когда летчик А. Щербаков выполнил серию экспериментов в диапазоне высот до 19000 м. В одном из них самолет попал в перевернутый штопор, из которого перешел в прямой, а перед самым выводом - вновь в перевернутый. В ходе полетов впервые были проведены исследования поведения истребителя на сверхзвуковых штопорных режимах. По их результатам выпустили методики для строевых летчиков.

Проводились эксперименты и по совершенствованию вооружения МиГ-19. В феврале 1959 г. СМ-9/3 переоборудовали в СМ-9/ЗТ, оснащенный двумя управляемыми ракетами Р-ЗС (К-13) класса «воздух-воздух» с ИК-головкой наведения. На основе МиГ-19С было построено несколько летающих лабораторий, применявшихся до середины 70-х гг.

Обслуживание отсека радиоаппаратуры на МиГ-19П

Низ носовой части и подфюзеляжный тормозной щиток МиГ-19С

Воздухозаборники охлаждения двигательного отсека МиГ-19С

Ракеты РС-2УС на пилонах МиГ-19ПМ

В полете - перехватчик МиГ-19ПМ с ракетами РС-2УС

На базе МиГ-19С была выпущена малая серия тактических разведчиков МиГ-19Р с фотокамерами АФА-39, установленными вместо фюзеляжной пушки.

Несмотря на доработки, МиГ-19С продолжал преподносить неприятные сюрпризы. Сейчас это можно объяснить новизной конструкции, отсутствием опыта у проектировщиков и технологов, однако многочисленные катастрофы не приносили популярности машине. Нередко проявлялись дефекты гидроагрегатов системы управления. Из-за неотработанной технологии сборки в трубопроводах оставалась мельчайшая металлическая стружка, которая засоряла жиклеры, приводя к отказам. Иногда при этом происходила внезапная перестановка стабилизатора и самолет переходил в набор высоты или пикирование. На малых высотах это могло закончиться фатально. Случалось, что располагавшиеся в крыле снарядные ленты обрывались в ходе энергичных маневров. Имели место и пожары из-за утечки гидрожидкости из системы управления и попадания ее на двигатели. При длительной эксплуатации резиновый протектор фюзеляжного бака № 2 разрушался, и топливо подтекало в отсек под двигателями. Если техсостав вовремя не обнаруживал это, то при работе двигателя на форсаже лужица топлива испарялась, и газовоздушная смесь взрывалась.

Скороподъемность и значительный потолок МиГ-19* поначалу вполне удовлетворяли военных. С появлением у НАТО высотных разведчиков, таких как RB-57, потребовался перехватчике еще большей высотой полета. В 1956 г. был испытан СМ-9В, оснащенный более мощными двигателями РД-9БФ** и имевший облегченный состав вооружения - крыльевые пушки были сняты (их зоны закрывались обтекателями), а на фюзеляжной - уменьшили боезапас.

Основная опора шасси

Щитки основной опоры шасси

Эта машина также отличалась дополнительными воздухозаборниками сверху хвостовой части фюзеляжа. Практический потолок истребителя достиг 18500 м, максимальная скорость - 1572 км/ч. Малую сериютаких машин, названных МиГ-19СВ, доработали из МиГ-19С на ремзаводах. На специально подготовленном МиГ-19СВ 6 декабря 1956г. летчик НИИ ВВС Н.И. Коровушкин достиг высоты 20740 м.

Радикальным средством увеличения высоты полета стало использование ЖРД. Появившийся в 1959 г. СМ-50 представлял собой МиГ-19С с новыми маршевыми двигателями РД-9БМ тягой по 3300 кгс и установленным под фюзеляжем ЖРД РУ-013 тягой 3200 кгс. Самолет имел два подфюзеляжных гребня. Его потолок составил 24000 м, причем на набор 20000 м уходило всего 8 минут. Максимальная скорость - 1800 км/ч. В Горьком в СМ-50 переоборудовали пять МиГ-19С. Однако эксплуатация ЖРД требовала подготовки сложных наземных комплексов, а появление ЗРК С-75 сделало такой самолет ненужным.

Передняя опора шасси

Всепогодные перехватчики

Опыт второй мировой и корейской войн показал, что истребители ПВО должны действовать днем и ночью в любых погодных условиях. Для этого перехватчик должен иметь поисковую РЛС. Поэтому одновременно с «девятнадцатым» -фронтовым истребителем создавался его всепогодный вариант. Первым прототипом стал СМ-9/1, переделанный на опытном заводе ОКБ в июле-августе 1954 г., после чего машина получила обозначение СМ-7/1. Носовую часть самолета удлинили на 360 мм и установили радиолокатор РП-1 «Изумруд». Станция оснащалась двумя сканирующими антеннами: АР-18-16, располагавшейся под полукруглым обтекателем в центре воздухозаборника, и АР-18-1 - в его верхней губе. Дальность обнаружения цели с эффективной поверхностью рассеивания (ЭПР) 16 кв.м составляла всего 12 км, а сопровождения - 2 км. 28 августа 1954 г. в ЛИИ летчик Нефедов выполнил на СМ-7/1 первый вылет, а 15 декабря заводские испытания завершились.

Первым перехватчиком с поворотным оперением стал СМ-7/2, вооруженный двумя пушками НР-23 и двумя блоками НУРСОРО-57К под крылом.

* Предельная скороподъемность на форсажном режиме 180 м/с на высоте 5000 м; на максимальном режиме двигателей без форсажа - 115 м/с у земли. "В небольшом количестве под обозначением МиГ- 19СФ строился и вариант МиГ- 19С с этими двигателями.

СМ-7/2стал основой для серийного МиГ-19П (код НАТО Farmer В), постройка которого началась осенью 1955 г. на авиазаводе № 21. (Ориентировочно, выпущено более 200 таких машин.) Серийные МиГ-19П отличались заостренной формой обтекателя антенны АР-18-16. На самолетах поздних серий взамен РЛС РП-1 стояла более совершенная РП-5. Помимо вооружения и спецоборудования, от МиГ-19С самолет отличался: отсутствием триммера на руле направления*, перемещенным на законцовку правой консоли ПВД и меньшим количеством воздухозаборников хвостового отсека фюзеляжа. В кабине появился довольно громоздкий тубус экрана РЛС, что в сочетании с удлиненной носовой частью фюзеляжа ухудшило обзор. В ходе эксплуатации вооружение МиГ-19П модернизировалось. В начале 60-х гг. на самолет установили две направляющие для ракет Р-ЗС. МиГ-19П, состоявшие на вооружении ПВО СССР, оснащались комплексом «Горизонт-1» для наведения на цель по командам с земли. Доработанные перехватчики получили обозначение МиГ-19ПГ.

МиГ-19П значительно усилили боевой потенциал ПВО, но «порадовали» авиаторов целым букетом новых дефектов и прежде всего многочисленными отказами РЛС. Перемещение ПВД на крыло также стало причиной ЧП, в том числе ожогов рук (штанга ПВД имела электрообогрев), а в Польше произошел совершенно необычный случай. В 1959 г. поручик Р.Операч совершал тренировочный полет на МиГ- 19П на высоте 3100 м при скорости около 1000 км/ч. В ходе маневров произошел обрыв правой снарядной ленты. Она съехала к концу крыла и, ударив по месту крепления ПВД, замкнула датчик АРУ на режим малых скоростей. Расход рулей резко возрос, и пилот даже небольшими движениями ручки управления вызвал резкие, с огромными перегрузками маневры самолета. Летчик ранил голову о переплет фонаря, несколько раз кратковременно терял сознание и смог справиться с машиной, только уменьшив тягу двигателей. На земле определили, что диапазон перенесенных им перегрузок составил от +10 до -5 д**.

Во второй половине 50-х гг. в СССР поступили на вооружение управляемые ракеты класса «воздух-воздух» РС-1У и РС-2УС. Последняя имела стартовую массу 84 кг, скорость полета 1650 км/ч и осколочную 13-кг боевую часть. В течение всего полета ракеты самолет-носитель должен был подсвечивать цель бортовой РЛС. РС-2УС не отличались маневренностью и представляли реальную угрозу лишь для тяжелых бомбардировщиков. Кроме того, дистанция пуска ракеты (6 км) превышала дальность сопровождения цели станцией «Изумруд», что снижало эффективность ее применения. Несмотря на это, было принято решение разработать на базе МиГ-19П перехватчик-ракетоносец.

Лицензионный истребитель S-105 ВВС ЧССР

Блок НУРС ОРО-57К и фюзеляжный тормозной щиток на МиГ-19С

Пилон навески блока НУРС ОРО-57К

Подобную работу ОКБ проделало ранее, создав на базе МиГ-17ПФ перехватчик МиГ-17ПФУ, вооруженный ракетами РС-1У. 7.01.1956 г. окончилась постройка прототипа СМ-7/М, на котором отсутствовали пушки, под крылом были установлены 4 направляющие АПУ-4 под ракеты РС-2УС, а РЛС РП-1 заменялась на РП-2У с дальностью сопровождения цели 3500 м. В январе 1956 г. СМ-7/М передали на испытания. После их завершения в том же году перехватчики под названием МиГ-19ПМ (код НАТО Farmer E) начали строить серийно на авиазаводе №21, где их выпустили около 250. МиГ-19ПМ имел удлиненный форкиль (подобно поздним МиГ-19С), триммер на руле направления и не нес пилонов для блоков НУРС. На первых серийных машинах на фюзеляже перед крылом имелись накладки (вероятно, использовался задел МиГ-19П). На самолетах поздних серий устанавливался комплекс «Сирена-2». В 60-е гг. МиГ-19ПМ оснастили комплексом «Лазурь», после чего истребители получили наименование МиГ-19ПМЛ.

Надежность радиоэлектронного оборудования МиГ-19ПМ оказалась еще ниже, чем у предшественника, а летные характеристики по сравнению с МиГ-19С ухудшились. Например, максимальная скорость упала с 1452 км/ч до 1250 км/ч. В сочетании с частыми отказами системы управления это еще больше снижало репутацию самолета. Правда, к концу эксплуатации надежность машины удалось значительно улучшить.

Постройка МиГ-19С и МиГ-19ПМ завершилась в декабре 1957г. с переходом авиазавода № 21 на выпуск МиГ-21, а № 153 - Су-9. Всего в СССР выпущено 2069 серийных «девятнадцатых» всех модификаций. С приходом новых истребителей МиГ-19 быстро снимали с вооружения. Большая часть машин уничтожалась, остальные экспортировались. Некоторое количество самолетов переделали в беспилотные мишени. К 1970 г. в ВВС и ПВО СССР оставалось не более 350 МиГ-19 всех модификаций (в основном перехватчиков). К 1974 г. последние из них, сохранившиеся в ПВО, были заменены на МиГ-25иСу-15.

* На самолетах последних серий триммер устанавливался.

** Предельная эксплуатационная перегрузка для МиГ-19С/П не более 8д.

Экспортированные из СССР

* На самолетах последних серий триммер устанавливался.

** Предельная эксплуатационная перегрузка для МиГ-19С/П не более 8д.

МиГ-19ПМ ВВС ГДР готовят к вылету

Замена фюзеляжной пушки на МиГ-19С ВВС ГДР

Большая фюзеляжная накладка - характерная черта поздних МиГ-19С и S-105

МиГ-19С был самой массовой модификацией «девятнадцатого» (до 70% выпущенных машин) и первой, поставляемой на экспорт. Как правило, за рубеж отправляли самолеты, успевшие послужить в СССР. В декабре 1957 г. 12 МиГ-19С доставили на авиабазу Кбелы в Чехословакии. 3.01.1958 г. первая машина была облетана. Самолеты поступили в 1 -и ИАП в Чешских Будейовицах и 11-й ИАП в Затеце. В начале 1958 г. Болгария получила 24 истребителя, которые распределили между 19-м ИАП на авиабазе Граф Игнатьеве (использовались до 1965 г.) и авиаполком на аэродроме Узундиево (до 1963 г.). Позже часть самолетов свели в отдельную эскадрилью в Узундиево, где они эксплуатировались до 1978 г. В октябре 1959 г. первые из 12 заказанных МиГов прибыли во 2. Staffel (2-ю эскадрилью) Fliegergeschwader 3 (3-го авиаполка) ВВС ГДР, и чуть позже в Fliegergeschwader 8. Там они использовались до октября 1968 г., причем шесть из них были потеряны в летных происшествиях и один разбит на рулежке. В 1958 г. из СССР в Египет и Сирию было поставлено 100 и 40 МиГ-19С соответственно, а в июне 1967 г. в Египет еще 60, причем последние машины из этой партии сохранились на вооружении до 1985 г. В 1960 г. 15 МиГ-19С получил Ирак. В начале 60-х гг. 15 МиГов было продано в КНДР, 30 - в ДРВ, по 40 - на Кубу и в Индонезию. Последней страной, закупившей советские «девятнадцатые», стал Афганистан, получивший 18 МиГ-19С в 1965 г.

МиГ-19П состояли на вооружении четырех стран Варшавского договора. В конце 1957 г. ЧССР получила 27 перехватчиков, поступивших в 1-й и 11-й ИАП. Летом 1958 г. первые из 12 МиГ-19П получил 28-й ИАП ВВС Польши, дислоцировавшийся в Слупск-Редзиково, где они находились до 1966 г. Румыния приобрела 10 самолетов в 1959 г. и 5 - в 1960 г. Они эксплуатировались в 66-й НАД в Девеселуле до начала 70-х гг. В 1966 г. Болгария получила от Польши ее бывшие МиГ-19П. На авиабазе Доброславцы они применялись до 1975 г. Пять разобранных машин были переданы в КНР.

Весьма широко поставлялись за рубеж МиГ-19ПМ (экспортировано более 120 машин). В 1959-60 гг. ВВС Чехословакии получили 33 истребителя, состоявших на службе до начала 70-х гг. В октябре 1959 г. 12 МиГов поступили в 1. Staffel Jagdgeschwader 3 (3-й ИАП) ВВС ГДР. Эскадрилья достигла оперативной готовности лишь в начале 1961 г. и до 1969 г. потеряла в летных происшествиях 4 машины, после чего была перевооружена на МиГ-21. В марте-апреле 1960 г. 12 МиГ-19ПМ поступили в 3-ю эскадрилью 31-го ИАП ПВО Венгрии. До 1974 г. три самолета разбились, два пилота погибли. В 1959 г. ВВС Польши получили 13 МиГ-19ПМ, распределенные между 28-м и 39-м ИАП. Самолеты эксплуатировались до 1966-67 гг., когда были переданы Болгарии. 45 перехватчиков в 1959 г. закупила Румыния. Они применялись в 66-й НАД до середины 70-х гг. В октябре 1959 г. 15 МиГ-19ПМ было поставлено Албании. Самолеты получил 7594-й ИАП на авиабазе Ринас. В 1965 г. их обменяли у Китая на истребители F-6. Пять МиГов в 1959 г. в разобранном виде поставили в КНР.

Последние эксперименты

Максимальная скорость МиГ-19 ограничивалась главным эбразом воздухозаборником с округлой передней кромкой, имевшим повышенное лобовое сопротивление. Для повышения ТТХ самолета инженеры ОКБ разработали воздухозаборник с острой кромкой и коническим центральным телом. 8 1956-57 гг. им оснастили три самолета, построенные на базе МиГ-19С: СМ-12/1, СМ-12/2 и СМ-12/3 с двигателями РД-95Ф-2. Между собой они отличались расположением ПВД, крыльевых пилонов и размерами накладок на фюзеляже у стволов пушек. На этих самолетах была достигнута максимальная скорость 1930 км/ч и потолок 18000 м. Скороподъемность хоть и снизилась (10000 м зa 2 мин), но вдвое превосходила таковую на F-100C. В целом по боевым качествам самолет получался немногим хуже создававшегося в то же время МиГ-21 (при этом он был зачительно дешевле). Однако экономические соображения тогда были на втором плане, и вопрос о запуске в серию СМ-12 нe поднимался.

В качестве летающей лаборатории в программе МиГ-21ПФ в 1957 г. был построен СМ-12ПМ с воздухозаборником большого диаметра и регулируемым центральным конусом из радиопрозрачного материала.

Истребители J-6 и перехватчики J-6A ВВС КНР на ночном аэродроме

Вооружение машины состояло из двух ракет РС-2УС. Силовая установка - два двигателя РС-26 развитие РД-9БФ) с тягой на форсаже 3800 кгс. На испытаниях СМ-12ПМ достиг скорости 1720 км/ч и потолка 17400 м. скороподъемность - 10000 м за 4 мин. В 1958 г. появился СМ-12ПМУ. Его главная особенность -комбинированная силовая установка, состоявшая из двух маршевых двигателей РСМ-26 [переименованы в ТРД-9Е) с тягой на форсаже по 3800 кгс и одного ЖРД РУ-01С (переименован в С-155) тягой 4000 кгс. Ракетное вооружение осталось прежним, хотя изменилась форма и расположение пусковых устройств. Самолет достиг скорости 1920 км/ч и потолка 24000 м.

Построенные за рубежом

30.06.1956 г. в Москве был подписан договор о лицензионной постройке в Чехословакии 600 истребителей S-105 (МиГ-19С). первые два МиГа в разобранном состоянии доставили из СССР мiae 1957 г. К сожалению, машины оказались из разных серий, Это затормозило подготовку производства и лишь в конце 1958 г. два истребителя собрали и облетали. До конца 1959 г. было выпшущено только четыре S-105, а до ноября 1961 г. - всего 103 таких истребителя. Они состояли на вооружении до июля 1972 г. В сентябре 1958 г. чехословацкая делегация вела переговоры о лицензионной постройке 430 истребителей S-106 МиГ-19ПМ), но летом 1959 г. проект был аннулирован.

Крупнейшим производителем МиГ-19 стала КНР. По ряду оценок, за «Великой стеной» до 1986 г. выпустили более 4000 таких машин, включая учебно-тренировочные. Китайские инженеры смогли доработать истребитель, сделав его надежным и неприхотливым. Самолет широко поставлялся на экспорт, стал одним из самых распространенных сверхзвуковых истребителей планеты и заслужил отличную репутацию в многочисленных локальных конфликтах.

А началась история китайского «девятнадцатого» в 1957 г., когда между СССР и КНР был подписан договор о лицензионном выпуске МиГ-19П (J-6) и двигателя РД-9Б fWP-б). Чуть позже стороны заключили аналогичное соглашение по МиГ-19ПМ, а в конце 1959 г., перед самым разрывом отношений между странами - по МиГ-19С. СССР передал техдокументацию^ пять разобранных МиГ-19П. Участие в производстве советских специалистов не предусматривалось. В марте 1958 г. авиазавод в Шеньяне приступил к сборке истребителей. Первый самолет, пилотируемый Ван Юхаем, взлетел 17 декабря 1958 г. Из-за низкого уровня производства первый J-6 китайской постройки летчик By Кемин поднял в воздух лишь 30 сентября 1959 г. Особенно большим количеством дефектов отличались двигатели WP-6, технологически слишком сложные для авиапромышленности КНР. Лишь в конце 1960 г. их качество довели до приемлемого уровня. В мае 1958 г. в КНР провозгласили политику «большого скачка», что подразумевало в том числе и резкое увеличение выпуска вооружений. МиГ-19П был слишком сложной машиной, поэтому его сборку перевели на менее мощный Наньчаньский авиазавод, а освободившиеся цеха в Шеньяне отвели под постройку более простого МиГ-19С (также обозначавшегося J-6).

Однако в Наньчане ни один МиГ-19П так и не собрали, сосредоточив усилия на освоении МиГ-19ПМ (J-6A). Из СССР в марте 1959 г. доставили пять комплектов для сборки лидерных машин, первую из которых Ван Юхай облетал 28.09.1959 г. Освоение на заводе самолета шло тяжело, за два года в Наньчане выпустили всего 7 перехватчиков, после чего программу заморозили. В 1974 г. работы по J-6A возобновили, возможно, используя албанские МиГ-19ПМ. Испытания завершились в 1976 г. и, начиная с 1977 г., была построена малая серия перехватчиков, вооружение которых состояло из четырех ракет PL-1 (китайский аналог РС-2УС).

С декабря 1963 г. в Шеньяне началась поточная сборка J-6. По данным зарубежных источников, до завершения выпуска в 1986 г.* ПВО КНР получила около 800 таких машин, ВВС - более 1200, а авиация ВМФ - более 300. J-6 первых серий почти не отличались от поздних МиГ-19С (с увеличенным форкилем),

* «Девятнадцатый», находясь в серийном производстве с 1954 по 1986 гг., долгое время считался рекордсменом среди истребителей. В настоящее время пальма первенства принадлежит МиГ-21, выпуск которого начался в конце 1957 г., а в КНР под обозначением F-T его строят и поныне.

Истребители J-6 ВВС КНР

Истребитель F-6 ВВС Египта

Спарка FT-6 ВВС Бангладеш

разве что пилоны для блоков НУРС переместили на переднюю кромку крыла, резервный ПВД у козырька фонаря кабины - с левого на правый борт (на некоторых машинах сохранилось исходное расположение) и уменьшили до двух с каждого борта количество воздухозаборников на фюзеляже под ГО. Самолеты поздних серий имели своеобразную «визитную карточку» -контейнер тормозного парашюта в основании киля. Экспортные варианты J-6 обозначались F-6 и по желанию покупателя комплектовались различным оборудованием.

J-6III ВВС КНР имели нерегулируемый носовой конус

Например, заказанные Пакистаном F-6 оснащались двумя направляющими для ракет класса оздух-воздух» А1М-9 Sidewinder и катапультными креслами Martin-Baker k. PKD 10. На пакистанском авиаремонтном заводе в г. Камра для них разработали подфюзеляжный конформный ПТБ, использование которого позволило освободить для юружения крыльевые пилоны.

В 1966 г. на базе J-6 был создан зонтовой разведчик JZ-6. С 1967 г. он выпускался небольшой серией. В 1971 г. два самолета переоборудовали в высотные разведчики, а в 1976 г. появился универсальный вариант для высотной и низковысотной разведки, оснащенный дополнительными камерами для съемки в инфракрасном диапазоне.

В середине 60-х гг. максимальная:орость 1450 км/ч считалась уже недостаточной. Улучшая J-6, китайские инженеры создали истребитель J-6III. Его прототип поднялся в воздух 6.08.1969 г. шолет оснастили усовершенствованными двигателями WP-6A, крылом меньшего размаха с более широкой хордой и воздухозаборником с центральным конусом, диапазоне средних высот J-6III имел преимущества над J-6 в скорости полета* и маневренности. Было выпущено несколько сотен таких машин, которые в эксплуатации проявили себя с самой худшей стороны, результате заводу-изготовителю пришлось вводить огромное количество доработок, в серийной постройке остался лишь J-6. В СССР спарка МиГ-19 если и существовал, то лишь в эскизах и чертежах, а для подготовки пилотов использовались МиГ-15УТИ. В КНР J-6 стал основной машиной ВВС, и вопрос о его учебном варианте приобрел особую остроту. В октябре 1966 г. Минавиапром КНР сформулировал задание на постройку учебно-боевого истребителя JJ-6. 6 ноября 1970 г. такой самолет выполнил первый полет, и с декабря 1973 г. по конец 1986 г. Шеньянский авиазавод ипустил 634 JJ-6 (включая экспортные FT-6). Наиболее радикальной модификацией J-6 стал ударный самолет Q-5 (А-5), имеющий боковые воздухозаборники, доработанное вертикальное оперение, крыло увеличенной площади и новую носовую часть. Изменился состав вооружения и целевого оборудования. По сути дела это новый самолет, рассказ о котором выходит за рамки публикации.

F-6 и его учебно-тренировочный вариант FT-6 широко экспортировались в страны «третьего мира».

* Точные показатели неизвестны, ориентировочные - 1600-1800 км/ч.

Окна фотоаппаратов разведчика JZ-6

Первой из них стал Пакистан, получивший с декабря 1965 г. по март 1966 г. 60 F-6 и в 1978 г. еще - 125 (40 самолетов передано ВВС Бангладеш). 40 машин получили ВВС ДРВ, 100 - КНДР, 16 - Кампучии, 40 - Ирака (при посредничестве Египта), 24 -Ирана, 12 поставлено в Танзанию, 12 - в Замбию, 9 -в Судан, 70- в Албанию, около 50 - в Сомали, еще около 100 F-6 закупил Египет, которые поступили в две авиабригады. В КНР, КНДР, Албании, Египте, Иране, Ираке, Пакистане и Бангладеш F-6 продолжают оставаться на вооружении, и не исключено, что «девятнадцатый» еще встретит полувековой юбилей своей карьеры.

В боях

Впервые МиГ-19 применили против реального противника в конце 50-х гг. в ПВО СССР. В один из осенних дней 1957 г. комэск 9-го ГИАП (Туркестанский корпус ПВО) вылетел с аэродрома Андижан на перехват высотной воздушной цели - разведчика U-2. Поднявшись на 17000 м, летчик доложил, что наблюдает идущий с превышением в 3000 м крестообразный самолет, но «достать» его не имеет возможности. Вскоре полк посетил генерал-полковник Е.Я.Савицкий. Внимательно выслушав доклад летчика, он пришел к выводу, что тому что-то померещилось, ибо, по данным разведки, «самолетов с подобными характеристиками быть не может». Позже летчика перевели в другую часть. Но «несуществующий самолет» 9.04.1960 г. вновь нарушил госграницу на участке того же полка, идя на высоте 20-21 км. Из Андижана взлетела четверка МиГ-19, однако, поднявшись на 16000 м, пилоты не обнаружили противника, а тот, отсняв полигон ПВО у оз. Балхаш и космодром Байконур, безнаказанно ушел. 1 мая 1960 г. в советском воздушном пространстве произошел инцидент, получивший широчайшую международную огласку: пилотируемый капитаном Ф.Г.Пауэрсом U-2 проследовал от афганской границы до Свердловска, где был сбит ракетой ЗРК С-75. Под этот же ракетный залп попала пара истребителей МиГ-19П, преследовавшая нарушителя (летчики к-н Б.Айвазян и л-т С.Сафронов). Машину С.Сафронова сбили, летчик погиб, а его напарнику в пикировании удалось выйти из-под удара. Как ни прискорбно - первый «девятнадцатый» уничтожили свои.

Первая победа на МиГ-19 была одержана 1.07.1960 г. в Заполярье -капитан В.Поляков сбил разведчик RB-47. В конце 50-х - начале 60-х гг. на МиГах было сбито значительное количество аэростатов с разведаппаратурой. Немало боевых эпизодов пришлось на долю пилотов МиГ-19 советской 24-й ВА, дислоцированной на территории ГДР. 20.05.1960 г. пара в составе к-на Л. Шкарубы и ст. л-та М. Крылова принудила к посадке разведчик RB-47. Через некоторое время нарушитель был отпущен. 2.04.1963 г. пара МиГов, обстреляв вышедшую за пределы южного Берлинского коридора «Цессну-310», заставила ее пилота приземлиться. 28.01.1964 г. был уничтожен самолет Sabreliner ВВС США (экипаж погиб).

В 1968 г. войска стран Варшавского договора участвовали в ликвидации «отклонений в строительстве социализма» в Чехословакии. Ввиду вероятных вооруженных провокаций со стороны НАТО, на чешские аэродромы перебазировали несколько авиаполков из СССР, в том числе МиГ-19П из Прикарпатского ВО. Поскольку передислокация наземного персонала задерживалась, на месте самолеты первое время обслуживались польскими техниками.

Воздушные границы ЧССР неоднократно нарушались различными летательными аппаратами со стороны ФРГ и Австрии. 12.10.1959 г. пилоты S-105 Я.Буреш и Й.Файкс принудили к посадке на аэродром Карловы Вары итальянский F-84F. В сентябре 1960 г. чехословацкие летчики заставили приземлиться американский F-100.

Ударный самолет А-5

Вероятно, это единственный случай встречи в боевой обстановке истребителей такого типа. Применялись МиГи этой страны и для борьбы с аэростатами.

Болгарским летчикам также приходилось бороться с НАТОвскими воздушными нарушителями, главным образом с греческими и турецкими. Так, ныне генерал, летчик Трифонов уничтожил семь самолетов и аэростатов. Часть побед он одержал, летая на МиГ-19.

По ту сторону Атлантики МиГ-19 достаточно активно применяли ВВС Кубы, используя их против самолетов и плавсредств ЦРУ. Известен эпизод, произошедший в середине 60-х гг. Четверка МиГов, пилотируемая советскими инструкторами, вылетела на перехват судна-нарушителя, но из-за ошибки наземного оператора наведения атаковала танкер торгового флота ГДР. Произошел международный скандал, летчикам грозил трибунал, однако власти Кубы взяли на себя ответственность за инцидент.

С середины 60-х гг. J-6 стали основным средством защиты воздушных границ КНР. С 1964 по 1971 гг. летчики ВВС и авиации ВМФ Китая на J-6 уничтожили 21 нарушителя, в том числе: два А-6 Intruder, два RF-101 Voodoo, по одному F-104C Starfighter и A-3Skywarrior. Бои не всегда заканчивались удачно. Так, в 1965 г. группа J-6 атаковала над морем С-130 ВВС США. Экипаж «Геркулеса» запросил помощь и, подоспевшие «Фантомы» авиации 7-го флота США вынудили пилотов МиГов уйти в сторону берега. Еще хуже, потерей двух истребителей, окончился бой с тайваньскими F-104C в 1967 г. В период ухудшения обстановки на советско-китайской границе J-6 неоднократно залетали на 1 -1,5 км вглубь территории СССР. В январе 1974 г. они прикрывали с воздуха высадку китайского десанта на Парасельские острова. В марте 1979 г. эпизодически применялись в ходе интервенции армии КНР в северные провинции Вьетнама. Столкнувшись с отлично оснащенной ПВО, китайцы потеряли как минимум один самолет этого типа. Однако и после вывода войск из Вьетнама китайские МиГи неоднократно вторгались в воздушное пространство соседа.

Своеобразной «боевой деятельностью» летчиков КНР стало их дезертирство в соседние страны. С J-6 связано шесть таких инцидентов: пять на Тайвань и в Южную Корею и один в СССР. Если в первых случаях беглецы получали политическое убежище, денежное вознаграждение до 1,2 млн. USD и воинское звание гоминьдановских ВВС на ступень выше, чем в НОАК, то перелетевший в СССР летчик был выдан властям КНР. Угон самолетов был делом небезопасным. 27.05.1983 г. над Тайваньским проливом своими бывшими коллегами был сбит J-6, летчик которого пыталсядезертировать. Даже после успешного бегства пилотам не всегда удавалось скрыться от гнева «великого кормчего». 10.01.1966 г., пользуясь данными агентурной разведки, группа J-6 сбила над морем гоминьдановскую амфибию HU-6 Albatross, на борту которой погибло 11 человек, в том числе 3 бывших дезертира, летевших на международный симпозиум.

Истребители F-6 из 19-й эскадрильи ВВС Пакистана на авиабазе Марсур. Ближайшая машина имеет пилоны под

ракеты AIM-ЭР Sidewinder

Комформный топливный бак под фюзеляжем пакистанского F-6

Достоверных данных о применении МиГ-19С в ВВС ДРВ нет, хотя по американским источникам в 1965-68 гг. пилоты ВВС США сбили 25 таких истребителей. Ко времени возобновления американских бомбардировок территории ДРВ в январе 1972 г. на вооружении 925-го ИАП этой страны состояли F-6. По оценкам пилотов США, «девятнадцатый» был сильным и крайне опасным противником, обладая мощным вооружением, отличными разгонными характеристиками, лучшей, чем у МиГ-21, маневренностью и большей, чем у МиГ-17Ф, скоростью. С января 1972 г. по январь 1973 г. вьетнамские летчики на F-6 выполнили 78 боевых вылетов, потеряв 5 самолетов (по американским данным 10). 10.05.1972 г. пара F-6 сбила F-4E Phantom II из состава 432-го TRW. Погиб майор ВВС США Р.Лодж, имевший на своем счету три воздушные победы, а штурман-оператор капитан Р. Лоучер попал в плен. Утверждалось, что бой провел северовьетнамский ас Ле Тань Дао, счет побед которого достиг шести. В тот же день пилоты F-6 уничтожили еще один «Фантом» из того же 432-го TRW. Его экипаж, капитаны Дж. Харрис и Д. Викинсон, погиб. В 1979 г. вьетнамские F-6 вновь участвовали в боях - на этот раз против полпотовцев. Руководство Демократической Кампучии* бросило против армии СРВ все наличные силы, в том числе… F-6, на которых, вероятно, воевали северокорейские летчики. Три кампучийских МиГа были сбиты, а остальные достались победителям и позже привлекались для штурмовок опорных точек «красных кхмеров». О потерях вьетнамских F-6 не сообщалось.

Первым из ближневосточных стран применил МиГ-19С в боях Египет. В начале 60-х гг. его ВВС активно действовали в Северном Йемене, оказывая помощь местным республиканцам в гражданской войне. Поскольку воздушный противник отсутствовал, МиГи наносили удары по наземным целям. Ряд налетов «девятнадцатые» совершили на объекты в Южном Йемене, невзирая на то, что тогда он являлся протекторатом Великобритании. Воздушный бой египетские МиГ-19 впервые провели 29.11.1966г. над Синайским полуостровом. Пара МиГов была атакована парой израильских «Миражей», которые сбили оба «девятнадцатых», причем один из них ракетой класса «воздух-воздух» R-530. В начале лета 1967г. пять эскадрилий ВВС ОАР, оснащенных МиГ-19С, базировались в Египте, а одна в Сирии (там она оставалась до октября 1975 г.). 5 июня началась «шестидневная война», и самолеты ВВС Израиля, внезапно нанеся удары по аэродромам противника, уничтожили и повредили на земле большое количество арабской авиатехники. Египтяне потеряли в тот день 20 МиГ-19С на аэродромах и 8 - в воздушных боях. О боевой работе сирийских и иракских МиГов информации пока нет, но, по заявлению израильтян, только в воздухе ВВС арабских стран потеряли 29 МиГ-19С. Тем не менее, израильские летчики единодушно утверждали, что «девятнадцатый» - отличное средство ведения воздушного боя. Ирак в 1974 г. применял МиГ-19С в боях с курдами, которые а апреле заявили об уничтожении одного такого истребителя. Во время войны с Ираном иракские F-6 поначалу использовались как штурмовики, а затем - как истребители ПВО для прикрытия тыловых объектов. В ПВО использовал свои F-6 и Иран: на них летали пилоты из Корпуса Стражей Исламской Революции.

Крупнейшим конфликтом с участием F-6 стала индо-пакистанская война декабря 1971 г. К ее началу эти самолеты состояли на вооружении 15-й, 19-й и 25-й эскадрилий ВВС Пакистана. Истребители применялись как для ударов по наземным целям, так и в воздушных боях. Первой «добычей» летчиков F-6 стал «Хантер»,уничтоженный л-том Дж. Куази 4 декабря близ Мианвали. В тот же день, отражая налеты индийской авиации на аэродромы, л-т К. Латиф сбил, а л-т Шарфраз повредил Су-7Б. Через три дня в бою с четырьмя Су-7Б л-ты Атиг и Мушаф уничтожили еще по одному самолету. Всего, по официальным пакистанским данным, на F-6 были сбиты: 1 МиГ-21, 6 Су-7Б, 2 «Хантера» и повреждено еще четыре индийских самолета.

* Так именовал себя в то время режим Пол Пота

Китайский J-6, сбитый над вьетнамской провинцией Лангшон в марте 1979 г.

Самым результативным пилотом стал уинг-коммандер (подполковник) С. Хатми, одержавший три победы (сучетом войны 1965 г. 5 сбитых). Признавалась потеря четырех F-6: одного в воздушном бою и трех от наземной ПВО (одного из них от своей). ВВС Индии заявили об уничтожении восьми F-6 и не признали сбитым в схватках с истребителями ни один Су-7Б.

После ввода в 1979 г. в Афганистан советских войск F-6 привлекались для защиты воздушных границ Пакистана от афганских и советских самолетов. Вначале такие инциденты оканчивались вытеснением нарушителей, позже -вооруженными столкновениями. Примечательно, что даже после поступления на вооружение более современных F-16 и F-7P «шестерки» не были списаны и поныне обеспечивают ПВО каждого крупного военного аэродрома Пакистана.

В Афганистане МиГ- 19С применялись для нанесения ударов с воздуха по отрядам моджахедов. За все время конфликта не отмечен ни один факт уничтожения в боях этих машин.

Применялись F-6 и на африканском континенте. В Танзании они использовались в 1978-79 гг. входе войны с Угандой. МиГи ВВС Судана осуществляли тактическую поддержку войск при проведении операций против повстанцев на юге страны. По меньшей мере один самолет был потерян. В Сомали эти истребители применялись как для патрулирования границы с Эфиопией и Суданом, так и для ударов с воздуха по отрядам вооруженной оппозиции.

Разбитый F-6 ВВС Сомали на аэродроме, 1992 г.

Летали сомалийские и иностранные пилоты. В 1988 г. во время боев с отрядами Сомалийского Национального Движения близ г. Харгейса два F-6 были сбиты. К концу года из-за отсутствия запчастей правительственная авиация обладала всего тремя боеспособными F-6, а когда в декабре 1992 г. американские войска высадились в Сомали, аэродромы этой страны представляли собой сборище металлолома.

Краткое техническое описание истребителя МиГ-19С

МиГ-19С - одноместный двухдвигательный реактивный фронтовой истребитель. По схеме - свободнонесущий реднеплан со стреловидным крылом и оперением и управляемым стабилизатором.

Фюзеляж - типа полумонокок круглого поперечного сечения (переходящего в эллиптическое в хвостовой части). Имеет эксплуатационный разъем для демонтажа двигателей, который делит его на носовую (шп. №№ 1-20) и хвостовую (шп. №№ 20А-35) части. К шп. № 35 крепится хвостовой обтекатель. Спереди носовой части располагается воздухозаборник, разделенный на два рукава, которые огибают отсек, передней ноги шасси (шп. №№ 1-4) и кабину пилота (шп. №№ 4-9). Над воздухозаборником расположен фотопулемет АКС-5, под ним -ПВД. В носовой части размещается радиодальномер СРД-1М, антенна которого выведена на левый борту ниши шасси. Кабина пилота - герметичная, вентиляционного типа. В ней находится: приборное оборудование, прицел АСП-5Н, работающий совместно с СРД-1М, и катапультное (шторочного типа) кресло. Бронирование кабины: спереди -10-мм плита, сзади по шп. № 7 - 16-мм бронеспинка и 25-мм бронезаголовник, выполняющий роль противокапотажной рамы. Фонарь состоит из неподвижного козырька с лобовым 64-мм бронестеклом и сдвижной части, аварийно сбрасываемой из любого положения. За кабиной находится протектированный топливный бак №1 (1485 л). За ним расположен двигательный отсек, под которым размещен протектированный бак № 2 (330 л). Снизу, между шп. № 12-14, находится передний тормозной щиток площадью 0,45 м2, отклоняемый на угол 45°. На шп. №№ 9 и 15 находятся узлы крепления крыла. В хвостовой части фюзеляжа размещаются удлинительные трубы и форсажные камеры двигателей, а под ними - непротектированные топливные баки №№ 3 и 4 объемом 180 и 175 л. По бокам фюзеляжа, между шп. №№ 23 и 25, находятся тормозные щитки площадью по 0,52 м2, отклоняемые на угол 25", а снизу по левому борту между шп, №№ 30 и 33 - контейнер тормозного парашюта ПТ-19. Над двигателями размещены тяги управления, гидроагрегаты и маслобаки. Сверху хвостовой части фюзеляжа крепится киль с форкилем и цельноповоротное горизонтальное оперение, снизу -подфюзеляжный гребень площадью 0,54 м2.

Крыло - площадью 25 м2 с углом стреловидности 55° по линии 25% хорд. Бортовой профиль - ЦАГИ С-12С, концевой -ЦАГИ СР-7С, толщиной 12 и 7% соответственно. Угол поперечного «V» составляет -4°30'. Силовой набор каждой консоли - лонжерон с подкосной балкой, 28 нервюр и стрингеры. Обшивка - дюралевая работающая. Задний стрингер - силовой (мощный двутавровый профиль, соединенный с нижней и верхней обшивками), служит для крепления щитков-закрылков со скользящей осью вращения и элеронов с внутренней весовой компенсацией. Угол отклонения закрылков - 15" на взлете и 25° на посадке, элеронов - ± 20°. Левый элерон оснащен триммером. Для повышения эффективности управления самолетом на больших числах М на нижней поверхности перед закрылками установлены интер-цепторы, кинематически связанные с элеронами. На верхней поверхности крыла имеются аэродинамические гребни высотой в 12% хорды. Между лонжероном и подкосной балкой расположены отсеки основных стоек шасси. Вдоль бортовых нервюр монтируются пушки НР-30, боезапас которых размещен в носике крыла вдоль лонжерона. Под крылом устанавливаются балочные держатели для подвесных баков, бомб и блоков НУРС.

Оперение. Вертикальное - классической схемы, площадью 4,17 м2, стреловидностью 57,5° и сужением 1,78, снабжено форкилем. Руль направления имеет весовую компенсацию и, начиная с 8 серии выпуска, триммер. Горизонтальное оперение - управляемое цельноповоротное, площадью 7,78 м2, стреловидностью 55° и сужением 2,49. Диапазон отклонения: вверх 11030', вниз 26°30'.

Шасси - трехстоечное, убираемое, с носовым колесом. Все колеса тормозные. Переднее размером 480x200 мм, основные - 660x200 мм. Давление в пневматиках: основных - 10 кг/смг, носовом - 6 кг/см2. Амортизация стоек шасси - масляно-воздушная.

Система управления. В продольном канале - жесткая, силовой привод -включенный по необратимой схеме бустер БУ-14МС. Передаточное отношение от ручки управления к стабилизатору - переменное по числу М. Его изменение - с помощью автомата АРУ-2А. Загрузка ручки - с помощью пружинного загрузочного механизма через исполнительный механизм АРУ-2А. Регулированиеусилий на ручке - посредством изменения положения загрузочного механизма при помощи электромеханизма триммерного эффекта МП-100М, имеющего кнопочное управление.

Левый и правый борта кабины МиГ-19С

На случай разрушения кинематической связи между ручкой управления и стабилизатором имеется аварийное управление с помощью электромеханизма АПС-4. Проводка управления рулем поворота жесткая. В систему управления элеронами по необратимой схеме включен бустер БУ-13М. Силовая установка. Маршевые двигатели - РД-9Б максимальной тягой по 2600 кгс на бесфорсажном и 3250 кгс на форсажном режимах. Крепятся к фюзеляжу по шп. №№15 и 20. Общий запас топлива в фюзеляжных баках 2170 л, возможна подвеска двух крыльевых дополнительных баков по 760 л либо по 400 л. Системы. Гидросистема подразделяется на основную и бустерную. Первая запитывается насосом от правого двигателя и служит для уборки-выпуска шасси, закрылков и тормозных щитков, управления створками сопел двигателя и дублирования бустерной системы в случае ее отказа. Бустерная - для обеспечения работы гидроагрегатов управления самолетом и запитывается насосом от левого двигателя.

Воздушная система обеспечивает основное и аварийное торможение колес шасси, аварийный выпуск шасси и закрылков, спуск и перезарядку пушек, выпуск и отсоединение тормозного парашюта, подбрасывание сдвижной части фонаря при его аварийном сбросе, герметизацию кабины, закрытие перекрывных топливных кранов, работу системы противообледенителя фонаря кабины.

Радиооборудование включает приемо-передающую УКВ-станцию РСИУ-4 «Дуб», радиолокационный ответчик СРО «Барий-М», станцию оповещения об облучении РЛС «Сирена-2», радиодальномер СРД-Ш «Конус» (на машинах ранних серий СРД-3 «Град»), аппаратуру системы ОСП-48, в которую входят: автоматический радиокомпас АРК-5, радиодальномер малых высот РВ-2 и маркерное радиоприемное устройство типа МРП-48П. Вооружение. Стрелковое: три пушки НР-30 калибра 30 мм скорострельностью 900 выстр./мин.

Центральный пульт кабины МиГ-19С

Две из них располагаются в крыле, а одна - в носовой части фюзеляжа. Боезапас - по 70 патронов на ствол. У всех пушек осуществляется сбор звеньев; гильзы выбрасываются наружу. Предусматривается также установка блоков НУРС ОРО-57К с 8 ракетами С-5 в каждом. Два блока крепятся на специальные пилоны под крылом, а два - на узлы установки подвесных баков. На последние возможна подвеска авиабомб массой до 250 кг на каждый держатель.

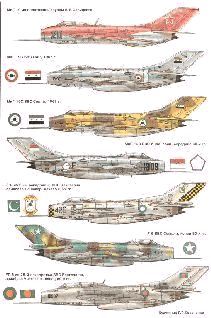

Окраска самолетов МиГ-19

МиГ-19 всех модификаций ВВС и ПВО СССР имели неокрашенные внешние поверхности. Стойки и ниши шасси, внутренние поверхности тормозных щитков и кабина пилота красились в средне-серый цвет, приборная доска и катапультное

кресло - черные, диски колес - зеленые. Опознавательные знаки (03) наносились на киль и крылья (сверху и снизу). До 1956 г. 03 находились и на фюзеляже за крылом. На носу самолета наносился двузначный тактический номер (трехзначный для машин, переданных в учебные части). В ПВО СССР в тот период номер был голубым с тонкой черной окантовкой (в гвардейских авиаполках - красный). МиГ-19 ВВС СССР имели, как правило, красные номера. Самолеты пилотажной группы Савицкого имели красную окраску верхних поверх-I ностей и серебристую -нижних. Бортовые номера - голубые с черной окантовкой. МиГ-19П, участвовавшие во вторжении в Чехословакию в 1968 г., несли на фюзеляже две красные идентификационные полосы.

ОЗ на МиГах ВВС Польши, Румынии, Венгрии и Болгарии располагались по правилам, принятым в СССР до 1956 г., причем на болгарских машинах килевой ОЗ был смещен к вершине и передней кромке киля. В ВВС ГДР, Чехословакии, Албании, Кампучии и Сомали тип расположения 03 подобен позднему советскому, причем килевой ОЗ на сомалийских F-6 располагался подобно болгарскому. Истребители ВВС КНР, КНДР и ДРВ несли 03 на фюзеляже за крылом и сверху/снизу на крыле. В 60-е гг. северовьет-намские самолеты имели ОЗ на левой консоли сверху и правой снизу. МиГ-19/Р-6 ВВС Сирии, Египта (ОАР),Ирака, Ирана, Пакистана и Бангладеш имели 03 сверху/снизу на крыле, на фюзеляже за крылом, а на киле -национальный флаг. На пакистанских машинах последний был стилизован в квадрат. МиГ-19 ВВС Индонезии имели ОЗ на фюзеляже за крылом (за ним, ближе к килю, размещалась большая буква F), на левой консоли сверху и на правой снизу. На правой верхней/левой нижней консоли -надпись AURI, а на киле - национальный флаг.

МиГи ВВС Кубы несли 03 на фюзеляже за крылом, на правой верхней/левой нижней консоли, а на руле поворота - стилизованный национальный флаг.
