Резина побеждает сталь

Жаль было расставаться с пружинами, но моих надежд они явно не оправдали. Я должен был это предвидеть: из пружины даже рогатки толковой не изготовишь. Когда-то я пытался заменить резиновые жгуты в рогатке на тонкие пружины, намереваясь смастерить «суперрогатку», но получился конфуз. Под смех товарищей «суперрогатка» выплюнула мне камень под ноги. Выходит, не так уж плоха резина и для рогаток, и для резиномоторов. И ведь используется здесь именно свойство резины накапливать энергию.

На первый взгляд кажется: ну что за материал резина по сравнению с прочнейшей проволокой? Но это только на первый взгляд. Проверим все в цифрах. Чтобы вытянуть резиновый жгут сечением в 1 см2вдвое, нужно приложить силу около 200 Н. Я вычислил это, подвешивая к жгуту различные грузы. А до разрыва хорошая резина из натурального каучука растянется раза в четыре, не меньше.

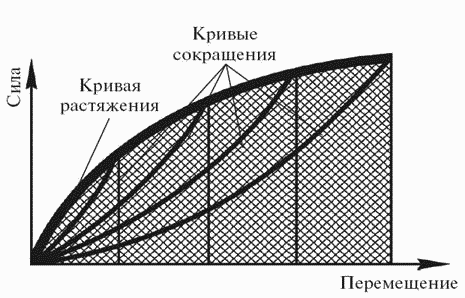

Экспериментируя с резиновыми жгутами, я заметил, что при растяжении жгута требуется больше силы, чем при его сокращении до той же длины. Я построил графики растяжения и сокращения этих жгутов и заметил, что далеко не вся энергия, затраченная на растяжение, возвращается при сокращении, особенно если растягивать жгут сильно.

Пропадает, а правильнее, переходит в тепло до 30 % накопленной энергии; стало быть, КПД резиноаккумулятора невелик!

Метровый резиновый жгут сечением в 1 см2имеет массу чуть больше 100 г, а накапливает при полном растяжении около 3 кДж энергии. Выходит, у резины как аккумулятора плотность энергии почти в 100 раз больше, чем у пружин, и достигает 30 кДж/кг! Вот, оказывается, почему модели с резиномоторами летают, в то время как ни одна модель с пружинным мотором еще не взлетела. Этим объясняется и мой конфуз с пружинной «суперрогаткой».

Какова же будет масса резинового аккумулятора, пригодного для автомобиля? Необходимые 25 МДж энергии наберут всего около 900 кг резины. Это уже не 50 тонн! Над таким аккумулятором стоит поработать.

Основная трудность, с которой пришлось столкнуться, — это как преобразовать натяжение резины во вращательное движение вала. Ведь в конечном счете накопленная энергия должна вращать вал. Если вращения не нужно, то все гораздо проще. Вот в подводном ружье или в той же рогатке резина тоже аккумулирует энергию. Но все обходится ее растяжением, и это очень облегчает задачу. В резиномоторах для моделей жгут из тонких резиновых нитей скручивают. Кто изготовлял такие резиномоторы, тот знает, как перекручивается жгут при заводке мотора, как трутся петли резины друг о друга. Их даже смазывают касторкой, чтобы уменьшить трение. В результате — много потерь энергии, быстрый износ. По сравнению с моделями для настоящих машин, работа которых определяется КПД и долговечностью, это совершенно неприемлемо.

Итак, резину нужно только растягивать. Первой мыслью, конечно, было привязать к концу резинового жгута веревку и намотать ее на вал, который должен вращаться.

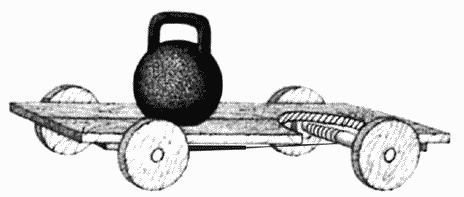

Я так и сделал. Превратить «безменовоз» в «резиновоз» было делом получаса. Под днищем тележки я закрепил конец резинового жгута, ко второму концу привязал шнурок, а шнурок намотал на ось колеса — и нехитрый привод был готов. Стоило прокрутить колеса тележки в обратную сторону, и энергия растянутой резины начинала катить «резиновоз», как только я опускал его на пол. Я убедился, что как транспортная машина он гораздо лучше «безменовоза»: и проходит большее расстояние, и движется более плавно.

Но для реальной машины это не подходит. Если даже изготовить толстенный резиновый жгут сечением в 1 дм2, то для накопления нужной энергии он должен иметь длину не менее 100 м! Растянется же этот жгут почти на целый километр. Такой жгут не то что на автомобиль, на поезд не поместится.

Если перекидывать жгут через блоки, как трос в подъемных кранах, то, хоть мы и сократим его длину, почти всю накопленную энергию «съедят» потери в блоках. Ведь резина — не стальной трос, она сильно растягивается, и при огибании блока жгут будет так тереться об его поверхность, что потери энергии, как и износ резины, неминуемы.

И еще. Сам по себе жгут сечением в 1 дм2, растягиваясь, может развивать силу в несколько тонн. Перекинув жгут через блоки, мы как бы складываем его раз в 100 (чтобы сократить километровую длину хотя бы до пригодных для автомобиля десяти метров), при этом усилие растяжения достигает сотен тонн. Этакая сила запросто «сложит» автомобиль, совсем как трубу телескопа. Подобные аварии машин так и называются — «телескопированием».

Да, неразрешимая проблема. Всем хороша резина, но слишком уж неудобна в обращении…

И тут совершенно неожиданно мне пришла удачная мысль: если навить резиновый жгут на очень скользкий цилиндр (представим, что мы имеем такой идеально скользкий цилиндр), как на катушку, по спирали, то можно сильно сократить длину жгута. К тому же все усилие растяжения резины «перейдет» во вращение вала, не понадобится никаких дополнительных механизмов, и нечего бояться, что автомобилю грозит «телескопирование». Допустим, диаметр цилиндра будет всего полметра, тогда на каждый метр его длины ляжет не менее 30 слоев жгута, который еще сильно сузится при растяжении. Это уже составит около 50 м растянутой резины. Километровый жгут уляжется на 20 м цилиндра, сделав при этом 600 оборотов.

Лучше нельзя и придумать, но пока нет гипотетического идеально скользкого цилиндра. А, собственно говоря, для чего он нужен? Для того, чтобы каждый последующий слой резины на цилиндре мог провернуться относительно предыдущего без трения… Стоп! Ведь такой же результат мы получим, если разрежем цилиндр, как колбасу, на отдельные слои и насадим их свободно на общую ось! Слои эти можно изготовить из легкой пластмассы, даже из дерева.

Я приглядел дома толстую добротную скалку, которой бабушка раскатывала тесто, и, воспользовавшись удобным случаем, распилил ее на множество тонких дисков. Выкрасил их сразу же раствором марганцовки, чтобы не узнали в моем «изобретении» бывшей скалки. Затем, проделав центральные отверстия, посадил диски на гладкий стальной стержень, на котором они могли бы свободно вращаться. Кроме того, я просверлил диски в разных местах, чтобы максимально облегчить конструкцию. В самые крайние диски аккуратно, стараясь не расколоть, вбил короткие толстые гвозди, перекинул через них зигзагами резиновый жгут, концы которого связал между собой. Чтобы диски не терлись торцами, проложил между ними шайбы.

Теперь, вращая крайние диски в разные стороны, я мог растягивать резиновый жгут, накапливая в нем изрядное количество энергии.

Установил я свой «резиноаккумулятор» на оси колеса детской коляски. Крайние диски закрепил неподвижно — один на оси колеса, другой на раме коляски. Закрутив колесо в обратную движению сторону до полного натяжения резины, оборотов на 50, я затем опустил его на землю. Коляска рванулась вперед, как норовистый конь, и резво вынесла меня прямо на середину двора на зависть младшим ребятишкам.

Потом я соединил вместе десять таких «резиноаккумуляторов», расположив их под днищем коляски, с приводом на одно заднее колесо. Второе посадил на ось свободно. Передние колеса я сделал рулевыми и проехал на своем «резиновозе» уже метров 300, вызвав удивление у прохожих. Еще бы! Детская коляска с длинноногим «малюткой» сама собой катилась по улице, причем довольно быстро и бесшумно, словно печка с Емелей из сказки!

Моим «резиноаккумулятором» заинтересовались специалисты, тоже из числа прохожих. Один из них, работавший на заводе, посоветовал мне подать заявку в Комитет по изобретениям, описав устройство «резиноаккумулятора». Он и помог составить заявку, так как это оказалось непросто, особенно если делаешь это в первый раз.

Какова же была моя радость, когда я получил официальное письмо, где говорилось, что мой «резиноаккумулятор» признан изобретением. А затем, почти через год, мне торжественно вручили государственный документ — авторское свидетельство на изобретение. Это был красивый диплом с красной печатью и зеленой лентой, с номером моего изобретения и чертежом «резиноаккумулятора». Тот, кто получает такое авторское свидетельство, уже считается изобретателем. Я очень гордился этим документом и повесил его на стенку.

Надо сказать, что «резиноаккумулятор» действительно вышел неплохой. Правда, он запасал не 30, как я ожидал, а всего 3 кДж/кг, но и это было в десятки раз больше, чем может накопить пружина.

Кстати, резина накапливает больше всего энергии и выделяет ее при максимальном КПД не при комнатной температуре, а при той, которая бывает в жаркой русской бане — при 80–90 °C! Поэтому-то автомобильные резиновые шины прочнее и экономичнее именно при данной температуре, которую они сами и принимают во время длительной езды с полной нагрузкой.

Конечно, я понимал, что это не совсем тот аккумулятор, о котором мечталось. И энергии не мешало бы побольше, и потерь ее в резине многовато. Да и материал — резина — недолговечный по сравнению, например, с металлом. Что ж, значит, все еще впереди.
